Все, что нужно знать о регуляторе давления воды в системе водоснабжения для частного дома

Для чего устанавливают редуктор?

Встраивание в систему водоснабжения регуляторов давления решает задачу защиты частного дома от затопления, значительно продлевает срок службы домашней техники. Водонагревательные колонки, двухконтурные котлы, бойлеры и другие приборы запрограммированы для эксплуатации в конкретных диапазонах водонапора.

Обязательно ли нужен?

Одно- двухэтажное жилое строение наиболее часто подвержено воздействию сверхдопустимого напора в водосистеме. По мере подъёма воды на верхние этажи в высотных домах напор теряет силу, и резкие скачки давления становятся менее опасными.

Редуктор давления водыПринцип действия редуктора сводится к следующему – принимая на себя беспорядочное давление из водопроводной системы. За счет установленного внутри механического датчика давления и регулировочного винта, ограничивающего подачу воды. Регулятор давления на выходе выдает то показание манометра, которое установил пользователь.

Как выбрать для коттеджа?

Выбор зависит от технических параметров редукторов: их пропускной способности, надёжности и цены. Далее приведем сравнительную характеристику преимуществ и недостатков приборов, имеющих отличие в принципе действия.

Мембранный

Максимальная проходимость воды через прибор — до 3 кубометров в час. Опирающаяся на пружину внутренняя мембрана, при возрастании напора на входе — прогибается.

Смещение передаётся клапану, который закрывает вход. Происходит регулирование напора проточной воды путём изменения проходного диаметра отверстия.

Редуктор надёжен и неприхотлив в работе. Для более точной регулировки и визуального наблюдения за напором комплектуется манометром. К недостаткам прибора можно отнести высокую стоимость, меньшую производительность по сравнению с аналогами.

Мембранное устройство редуктора размещено в гермокамере, не подвергается засорению и может эксплуатироваться без предварительной очистки воды фильтром.

Поршневой

Имеет большую возможность пропуска воды — до 5 кубометров в час. Наиболее прост в конструктивном отношении, относится к бюджетным вариантам устройств. Стабилизация давления в водной системе происходит за счёт перемещения поршня.

При увеличении водонапора он воздействует на пружину. Смещаясь, поршень закрывает часть прохода, а соответственно, и водоток. Давление на выходе нормализуется.

При падении напора воды, наоборот: пружина распрямляется, и клапан приоткрывает входное отверстие. Объём проходящей воды увеличивается. Для отслеживания процесса регулировки, корректирования показаний давления в процессе эксплуатации, на корпусе регулятора есть место для установки манометра.

При относительно невысокой стоимости модель имеет серьёзный недостаток. Наличие в водной системе твёрдых фракций быстро выводит прибор из строя, чаще требуется ремонт или замена.

Монтаж поршневого редуктора производится в тандеме с фильтром грубой очистки. Это значительно продлевает время его работы.

Подробная информация о поршневом регуляторе давления в видео:

Лабиринтный

Один из самых простейших редукторов по конструкции и использованию. Внутренняя подвижная механическая часть отсутствует.

Возникающие в водотоке гидравлические удары (скачки давления) гасятся за счёт прохождения воды через системно расположенные небольшие каналы (лабиринты).

Этот тип регуляторов монтируется непосредственно перед входом сантехнического оборудования.

Применение устройств регулирования в системе водоснабжения

Редуктор применяется в системах холодного водоснабжения централизованного, автономного и распределительного типа. Снижение давления необходимо, в первую очередь, для безопасной эксплуатации бытовой и коммерческой гидравлической техники.

Редуктор применяется в системах холодного водоснабжения централизованного, автономного и распределительного типа

Использование редукторов производится:

• в коммунальных сетях водоснабжения;
• в насосных установках;
• в системах орошения посевов;
• в системах пожаротушения;
• в водопроводах.

Преимущества использования регуляторов:

• Защита систем от различного рода гидроударов, резких скачков давления;
• Понижение расхода вода, и, как следствие, сокращение трат;
• Значительное снижение уровня шума и вибрации;
• Постоянное давление потока.

Какую модель выбрать?

При выборе редуктора давления нужно обратить особое внимание на следующие моменты:

• пропускную способность подведённого или имеющегося водопровода, требующийся объём воды для нужд водоснабжения частного дома в м3/ч;
• диапазон настройки для рабочего состояния — минимальное и максимальное значения при регулировании;
• комплектацию редуктора манометром или наличие заглушенного отверстия для его присоединения;
• наличие резьбового соединения, а желательно и полусгонов к нему — это значительно упрощает монтаж и снятие прибора для замены или ремонта.

Основные технические параметры и приблизительная стоимость наиболее часто применяемых моделей РДВ (редукторов давления воды):

Важно! В ряде случаев высокая стоимость редуктора оправдывает себя за счёт надёжности прибора, удобства в эксплуатации, длительного срока службы.

Пошаговая инструкция по монтажу

Простота конструкции и лёгкость регулирования позволяют выполнить работы по встраиванию устройства в сантехническую систему, не обладая профессиональными навыками.

Установка

Порядок производства монтажа:

1. Определяют установочное положение устройства. На корпусе прибора находят изображение стрелки и совмещают его с направлением водного потока в системе.
2. Монтаж регулятора давления в трубопроводной системе производят с помощью двух полусгонов (с обоих концов).

Распространённое название этого соединения — «американка». Обычно эти запчасти идут в комплекте с изделием, при их отсутствии — легко подбираются в любом специализированном магазине.

В зависимости от материала труб водопровода (пенопропилен, металлопластик, металл) покупают соответствующие полусгоны. В ряде случаев требуется приобретение переходников.

• В полипропиленовом варианте трубопроводов соединительные изделия с помощью сварочного паяльника припаивают к концам труб. Затем устанавливают сам регулятор с помощью закручивания гаек полусгонов с обеих сторон прибора. При металлическом исполнении трубопровода соединение производится при помощи льна и сантехнического герметика. Для установки полусгонов этим способом потребуются газовый или разводной ключи.
• Эти же инструменты используют для затяжки гаек на резьбовых концах регулятора, при подсоединении его к системе водопровода.
• Если устанавливаемый редуктор укомплектован манометром, при монтаже обращают внимание на визуальную доступность показаний на циферблате устройства.

Регулировка прибора

Нормативное давление в водной системе составляет 2-4 атм, реальное — всегда выше. Заводская предустановка регуляторов давления в среднем соответствует 3 атм. Для более продолжительного срока службы редуктора перепад водного напора после прибора не должен превышать в постоянном режиме работы 1,5 атм.

Для получения нужного напора производят регулировку редуктора:

1. с помощью запорной арматуры (шаровый кран, вентиль) перекрывают воду в домашней системе водопровода;
2. при помощи плоской или фигурной отвёртки производят поворот винта регулирования на нужный угол;
3. открывают входной кран и одновременно вентиль смесителя раковины или ванны, отслеживают по манометру показания настройки;
4. процесс повторяется до достижения желаемых результатов.

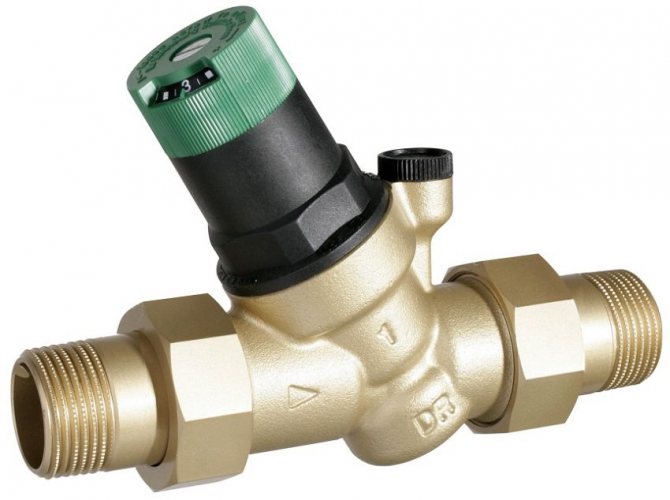

В современных моделях для корректировки напора предусмотрена ручка и шкала значений давления. В зависимости от направления поворота ручки происходит уменьшение или возрастание водотока на выходе прибора.

Виды

В продаже есть много конструкций и типоразмеров подобных устройств, которые предназначены для работы в различных сетях или системах.

При выборе необходимо обратить внимание на основные параметры редуктора:

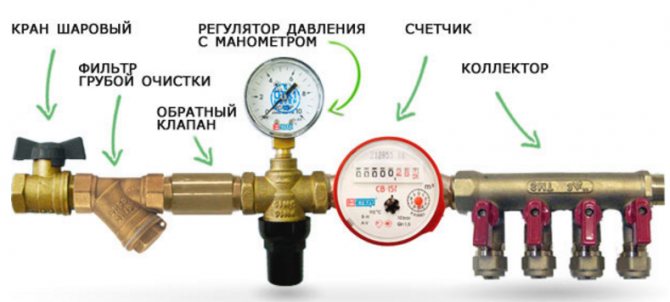

• Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный размер резьбовых соединений — 12 дюйма. Как правило, редукторы устанавливаются в составе сборки — шаровый кран-фильтр и грубой очистки-счетчик.

  Все эти устройства имеют резьбу 1/2 дюйма и последовательно соединяются друг с другом.

  Если на редукторе другая резьба, придется усложнять сборку, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск появления протечек.

• Максимально допустимая температура. Эта характеристика поможет определить, для какой линии подходит редуктор — для горячей или холодной.
• Конструкция устройства.

Механический

Регулировка давления производится с помощью специального клапана, изменяющего величину прохода для водного потока. На клапан воздействует пружина, усилие которой уравновешивает давление воды.

Как только оно изменится, пружина либо растянется, либо сожмется, реагируя на произошедший скачок. Механические устройства просты, легко устанавливаются и настраиваются. Кроме того, устройства такого типа недороги, что увеличивает их популярность среди пользователей.

Проточный

Это специфическая конструкция, предназначенная для понижения избыточного давления воды с одновременным уменьшением расхода. Внутри такого устройства нет подвижных деталей, что делает его практически вечным.

Напор воды уменьшается за счет разветвления потока на сеть мелких каналов. На выходе они снова объединяются в единый поток, но уже с измененными параметрами.

Обратите внимание! Единственная проблема таких устройств — зависимость от качества воды. Мелкие частицы постепенно забивают каналы, постепенно выводя редуктор из строя.

Электрический

Это группа приборов, обеспечивающих точную и мгновенную регулировку параметров потока. Они имеют разную конструкцию, от довольно простых механизмов с сервоприводом, толкающим шток с клапаном, до сложных приборов с датчиками давления, приводными устройствами и массой дополнительных функций.

Несмотря на свои возможности, электрические редукторы не пользуются большим спросом. Они нуждаются в подключении электропитания, обслуживании и частой регулировке. Цена этих устройств гораздо выше, чем у механических моделей.

Автоматический

Все редукторы работают по автоматическому принципу. Поэтому к данной категории можно отнести абсолютно любое устройство, независимо от его конструкции и технических параметров. Именно в этом и состоит ценность устройства — автоматическое изменение давления, не требующее вмешательства человека.

Однако, есть еще автоматические редукторы с функцией запуска циркуляции. При увеличении давления они останавливают насос, а при уменьшении — запускают его, обеспечивая номинальный режим работы системы.

Важно! Используются в автономных системах водоснабжения и отопления.

Бытовой

Бытовые редукторы рассчитаны на работу с потоками определенного давления и температуры. В отличие от промышленных моделей, они способны регулировать напор лишь до 15 атмосфер. В жилых зданиях, многоквартирных или частных домах этого вполне достаточно, а бытовые приборы и сантехника требуют еще меньше.

Мембранный

Роль клапана играет эластичная мембрана, которая уравновешена пружиной. Мембранные редукторы меньше зависят от качества воды, поэтому спрос на них выше.

Полную характеристику мембранных регуляторов ищите здесь.

Поршневой

Поршневые устройства представляют собой классический тип механических редукторов. Функции клапана выполняет поршень, закрывающий проход для потока воды.

Уравновешивает усилия пружина, натяжение которой регулируется винтом. Самая простая, дешевая и популярная конструкция.

Электронный

Электронные редукторы — самые дорогие и сложные устройства. Они обладают высокой точностью, но довольно капризны и требуют создания хороших условий для работы.

Справка! Используются в связке с дорогими импортными сантехническими или бытовыми приборами.

Полная информация об электронных регуляторах давления воды в нашей статье.

Какой вид и когда выбрать?

Выбор редуктора зависит от условий его работы, особенностей сантехники и прочих факторов. Если в доме много импортных элементов сантехники, посудомоечных и стиральных машин, душевых кабин и т.п., нужен качественный и точный редуктор с гарантией работоспособности.

Для простого снижения перепадов и отсечки гидроударов подойдет более простая механическая модель.

Грамотная эксплуатация после установки

Система водоснабжения насыщена (в большей или меньшей степени) кальциево-магниевыми фракциями.

Со временем, в камере и механической части редуктора происходят неизбежные отложения. Сигнализирует о засорении прибора постепенное падение напора на выходе.

При небольшом сужении, дефект можно исправить подкручиванием регулировочного винта.

При значительном падении водонапора при выходе из регулятора необходимо провести профилактику. Путём откручивания гаек полусгонов с обоих сторон, прибор отсоединяют от системы водоснабжения (предварительно перекрывают входной вентиль).

С помощью сильного напора в течение 1-2 мин. производят тщательную промывку редуктора. Под промывочную струю подставляют как входное, так и выходное отверстие регулятора. В большинстве случаев этот метод помогает, давление приходит в норму. Если профилактика не даёт положительных результатов, требуется замена прибора.

Внимание! Перед демонтажём редуктора нужно убедиться в точной причине неполадки. В первую очередь следует промыть отстойник или заменить картридж у фильтров, стоящих на входе.
