Как сделать рацию
Если вам надоели бесконечные счета за мобильную связь и вы хотите перейти на тариф «Бесплатный», если вы мечтаете сделать свою радиостанцию для пацанов на районе или же просто хотите сохранить анонимность переговоров на расстоянии до полутора километров, то значит приведенная ниже схема простой самодельной рации своими руками как раз для вас.
Как сделать самодельную рацию?
Сделать простую рацию своими руками гораздо сложнее, чем купить уже готовый вариант в магазине, однако кто знает, где застанет вас экстремальная ситуация, вдруг это будет катастрофа транспорта, по счастливой случайности перевозящего:
3 транзистора П416Б, 4 транзистора МП42
Резисторы на 3К, 160К и 4,7К по 2 штуки, на 22К, 36К, 100К, 120К и 270К по 1 штуке и аж 6 резисторов типа 6,8К
Конденсаторы типа 10МК*10В, 3300, 1000, 100, 6, 5-20 по 2 штуки, 22, 10 и 0,047МК по 1 штуке и аж целых 4 конденсатора типа 5МК*10В
а также
антенну, микрофон, динамик, включатель, переключатель, источник постоянного тока, 2 платы текстолита, соединительные провода и проволоку диаметром 0,5 и 0,1 мм
помноженное на количество самодельных раций, которые вы собираетесь сделать своими руками.

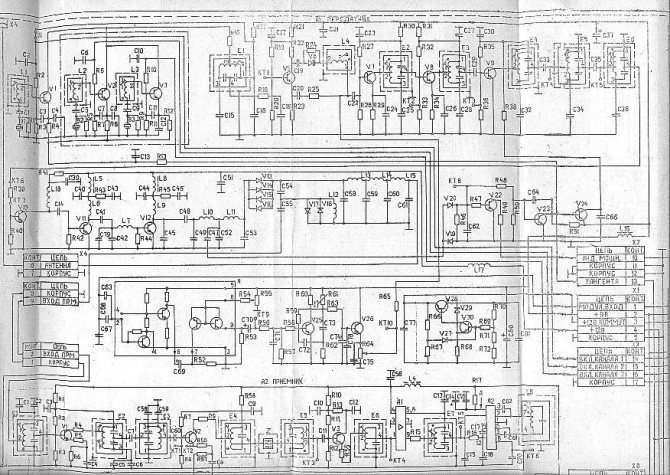

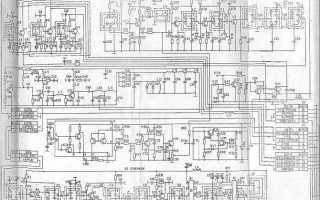

Схема простой самодельной рации:
где, А1 является одной общей антенной для посылки и получения сигнала, SA1 выключателем питания, а переключатель SA2 соединит самодельную радиостанцию к источнику тока: во время посыла сигнала к передатчику, и соответственно к приемнику во время получения.
Следующий рисунок наглядно показывает схему обмотки катушек, в качестве основы для которых выступят оргстекло, полистирол или на крайний случай картонные цилиндры диаметром 0.8 см и высотой 2 см, а в качестве обмотки- 1 слой медной проволоки диаметром 0.5 мм, положенной что называется виток к витку. Катушки L5 и L1 вашей простой самодельной рации своими руками должны иметь по десять витков, катушка L2 должна состоять из четырех витков и находится между половинками обмотки L3, состоящей из восьми витков и имеющей отвод проволоки посередине. Для тех, кто не врубается в простые схемы рации своими руками – катушки L3 и L2 намотаны на одной основе.
L4 и L6 представляют собой 200 витковую обмотку 0.1 миллиметрового провода вокруг корпуса резисторов типа МЛТ-0,5 с минимальным сопротивлением в 1МОм.
Если вы дочитали до этих строк, то наверняка хоть что-то соображаете в электротехнике, а поэтому расположить детали на текстолитных платах (одна из них будет с задающим генератором, а другая – с усилителем низких частот и приемником) на одной стороне и соединив их на другой стороне проводом с изоляцией диаметра 0.2- 0.3 мм, для вас не должно составить труда, впрочем как и подключить батареи питания при помощи многожильного провода, изолированного хлорвинилом. Сделать печатный монтаж можно при наличии фольгированного гетинакса, а каркас вашей простой самодельной рации – сантиметровыми обрезками медной проволоки, вбитыми в дырочки диаметром в один миллиметр.
Осталось убедиться, что обмотки дросселей и катушек взаимноперпендикулярны, ручка конденсатора С15 располагается на передней панели радиостанции, а задающий генератор отделен от других деталей вашей простой самодельной рации своими руками жестяным экраном, который в свою очередь соединен с «+» питания.
Отсутствие микрофона с успехом исправит наличие пары наушников с высоким сопротивлением, а вместо телескопической антенны от радиоприемника можно воспользоваться метровой латунной трубкой диаметром 0.5 см.
Настройка и отладка самодельной рации
Даже если вы исправно посещали все занятия кружка юных радиолюбителей, не факт, что ваша простая рация своими руками сразу заработает так как нужно.
Читайте также:
Отладку самодельной рации начинают с улучшения качества приема сигнала, для чего поменяйте R10 на переменный резистор 33-47 кОм и дождитесь, пока шум не станет максимально громким. Теперь меняйте уровень индуктивности L5 подстроечным сердечником, добиваясь лучшего качества сигнала, а напоследок поменяйте переменный резистор обратно на постоянный с нужным сопротивлением.
Если тембр вашего голоса сильно искажается при передаче сигнала, более тщательно подберите резисторы R1 и R3, а чтобы отладить генератор и антенну, соберите волномер, электронная схема которого приведена чуть ниже. Основой для катушки L из десяти витков 1.2 мм проволоки станет каркас диаметром 2.2 см, где третий снизу виток – отвод. Конденсатор С1 нужно сделать подстроечным, с воздушным диэлектриком, а его ручку расположить напротив действующей частоты передатчика сигнала вашей самодельной рации, убедившись, что её катушка L3 находится рядом L катушкой волномера, сделав её тем самым своеобразным индикатором. Теперь пробуя вместо С9 конденсаторы разной емкости нужно добиться максимального отклонения стрелки на шкале деления волномера, и, поднеся последний непосредственно к самой антенне и вращая подстроечный сердечник L1, отладить антенну в резонанс частоте настройки контура L3C8C9, пока стрелка на шкале волномера не покажет максимальное отклонение.
Как сделать радиостанцию своими руками
Скачать бесплатно схемы для изготовления множество видов приемников и передатчиков самому в домашних условиях, начиная от самодельной радиостанции, кончая радио и рациями разных видов можно >.
Отзывы: 11
В схеме приемно-исполнительного узла на РИС. Автор схемы говорит, что радиус действия однотипных радий на открытой местности — метром. Соблюдайте полярность! В итоге подстраиваем все контуры передатчика если это необходимо до достижения максимальных показателей используемого прибора и настраиваем контуры УВЧ-приемника L11, С26 и L14, С28 в резонанс. Что же, остается заменить сам стабилизатор. На торцевой стенке корпуса располагаются переключатель SA2 прием — передача и выключатель питания SA1. Категория: Радиоприемники Для пользования этой радиостанцией не требуется никаких разрешений или согласований Мощность её передатчика не превосходит мощности радиоуправляемой игрушки, а дальность действия не более метров.
Шаг Припаиваем электролитические конденсаторы.
Содержание
Чем больше сопротивление R9, тем больше коэффициент усиления. Установите ручку конденсатора С1 против деления, соответствующего рабочей частоте передатчика, а катушку L волномера расположите в непосредственной близости от катушки L3.
Микроамперметр рассчитан на ток мкА. Считаю, что подключение плюсового вывода конденсатора С6 надо перенести за диод D2 или исключить С6 из схемы. В результате на обмотки реле РА или РВ поступит напряжение. Антенна должна крепиться на изоляторах, и не в коем случае иметь контакт с землей. Схема радиоприемника транзистора, необходимого для усиления звуковой частоты; динамика; катушки индуктивности, необходимой для колебательного контура; переменной емкости для настройки на определенную радиостанцию; резистора или сопротивления, необходимого для выбора рабочей точки транзистора говоря простым языком для того чтобы наш транзистор работал правильно и хорошо и не перегревался антенны; источника питания; Антенна радиоприемника Для антенны отлично подойдет медная проволока длиной порядка 4 метров.
На сайте размещаются только проверенные радиосхемы простых светодиодных эффектов, сигнализаций и блоков питания. Моточные данные катушек индуктивности Катушка. К сожалению, измерить ЭПС конденсатора нечем. Для настройки генератора и антенны передатчика сделайте волномер. Схемы — Питание цепей управления (кроме радиостанции и АЛСН) на ВЛ80С.
-
Читайте также:

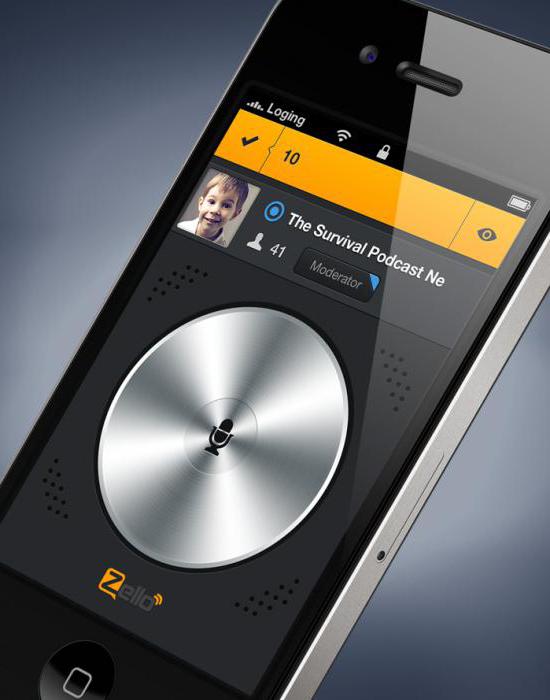

Приложение «Zello-рация»
Самым удобным и простым способом испробовать прелесть разговора по рации будет установка приложения с такой функцией на свой смартфон. Лидирует среди них Zello, которое также можно установить на ноутбук или ПК. Программа полностью бесплатна для всех существующих ОС. Zello часто используют разработчики мобильного софта — оно позволяет им добавить функцию общения по рации в свои приложения.
Для передачи голоса Zello использует Wi-Fi или мобильный интернет. Приложение также поддерживает bluetooth-гарнитуру. Ваше голосовое сообщение сначала сохраняется системой, а затем уже оправляется адресату. Zello поддерживает общение 800 собеседников, отображает их статуса подключения, хранит истории голосовых посланий, создает специальных каналов, защищенные паролем.
Преимущества и недостатки Интернет-радиостанций
Интернет-радио – это просто страница во “всемирной паутине”. Соответственно — такое удовольствие обойдется гораздо дешевле, чем создание настоящей эфирной станции.
Ощутимые преимущества это типа вещания не только в большей доступности, есть еще ряд моментов:
- такая станция не обязательно регистрируется как средство массовой информации;
- специальное оборудование, конечно, нужно, но не в таком количестве, как для эфирной – это просто сервер и набор программ;
- создать такую станцию можно гораздо быстрее, чем эфирную.
Важно! К недостаткам можно отнести то, что такую станцию надо специально “раскручивать” чисто сетевыми методами, то есть давать ссылки, привлекать знакомых, в то время как эфирную владельцы любых приемников довольно часто ловят случайно.
Детали и доработка схемы
Доработан усилитель мощности передатчика. Для этого изменены номиналы резисторов R5 и R7, составившие по 1 кОм каждый, и добавлены резисторы R* 33 кОм и R** 47 кОм (рис. 2). Поскольку в этом случае работа каскадов усилителя мощности происходит в классе А, то возрастает ток покоя транзисторов. Однако при этом происходит заметное увеличение коэффициента усиления и, соответственно, отдаваемого в антенну сигнала, что в свою очередь увеличивает дальность связи.
Рис. 2. Доработка усилителя мощности передатчика, схема.
Моточные данные катушек индуктивности приведены в табл. 1.
Дроссели L6, L9, L10-стандартныетипа Д-0,1 индуктивностью 110 мкГн. Катушка контура ПЧ намотана на сердечнике СБ-12. Настройка производится вращением сердечника. Бескаркасные катушки L7, L8 П-контура настраиваются растяжением или сжатием витков.
В случае если не удалось найти микросхему МС34119Р — не стоит отчаиваться. Функцию бесшумной настройки можно выполнить на другой широко распространенной микросхеме LM386, не имеющей входа “ON/OFF”, или просто на транзисторах по любой известной схеме. Пример использования в качестве УНЧ-приемника ИМС LM386 показан на рис. 3. При этом транзистор VT4 и резистор R20 не устанавливаются, а точки А, В и С, показанные на рис. 1, соединяются между собой соответственно.
Рис. 3. Пример использования в качестве УНЧ-приемника ИМС LM386.
Табл. 1. Моточные данные катушек индуктивности
| Катушка | Диаметр каркаса, мм | Сердечник | Число витков | Диаметр провода, мм |
| L1 | 5 | от СБ-12 (подстроечник) | 15 | 0,3 |
| L2, L3, L5, L11, L14 | 5 | от СБ-12 (подстроечник) | 7 | 0,5 |
| L4 | поверх L3 | — | 3,75 | 0,5 |
| L12 | поверх L11 | — | 3,75 | 0,5 |
| L13 | поверх L14 | — | 3,75 | 0,5 |
| L7, L8 | 5,5 | — | 8 | 0,8 |
| L6, L9, L10 | — | стандартный дроссель Д-0,1 | — | — |
| L15 | 4 | СБ-12 (в сборе) | 80 | 0,1 |
Итак, что нужно для изготовления рации?
Для создания рации вам потребуются следующие предметы:
- 4 транзистора МП-42 и 3 транзистора П416Б;
- Резисторы. Их потребуется немало: по две шт. 3К, 160К, 4,7К, по одной – 22 К, 36 К, 100 К, 120 К, 270 К, и шесть шт. 6,8 К;
- Конденсаторы: по два 10 МК 10 В, 3300, 1000, 100, 6, 5-20, 22, 10 и один 5 МК 10 В – 4; 0, 0, 47 МК.
- Телескопичная антенна;
- Микрофоны и динамики;
- Платы из текстолита — 2 шт.
- Паяльник;
- Розетка;
- Кусачки.
Практически все из вышеперечисленного входит в специальный набор для радиолюбителей JC986A. Дальнейший алгоритм будет опираться на данный набор.
Стоит учесть то, что создание собственной рации требует навыков работы с паяльником и знаний того, как определить номиналы элементов.
КАК СДЕЛАТЬ РАЦИЮ
Раннее на страницах нашего сайта была поднята тема, как сделать простую ФМ рацию, однако на форум посыпались справедливые замечания и просьбы о более подробном объяснении работы и рисунках схемы. Поэтому покопавшись в архивах представляю дополнительные материалы. В те далёкие 90-е годы о программе sPlan, да и вообще о персональном компьютере можно было только мечтать — на ПК стоимостью 500 баксов не очень-то замахнёшься, имея стипендию 5 долларов. Так что ниже показаны снимки страниц с тетради (желающие могут перевести их в более удобочитаемый вид).
Здесь рация разделяется на два абсолютно независимых узла — приёмник и передатчик, оба вещательного FM диапазона 88-108 мегагерц. Такая частота была выбрана не случайно — многие имеют уже готовый ФМ радиоприёмник, что позволяет упростить изготовление рации, делая лишь передающую часть. К тому же можно сразу и слушать и говорить, если разнести частоты приёмника и передатчика на 10-20 мегагерц.
Естественно можно и даже нужно собрать приёмник самому, используя для этого самую распространённую микросхему К174ХА34 или её зарубежный аналог. Микросхема очень неприхотлива в настройке и запускается практически сразу. Рисунок печатной платы для приёмной части рации смотрите ниже.
Передатчик можно выполнить по различным схемам: на 3-х транзисторах без стабилизации частоты (по типу простого ФМ жучка) или с кварцевым резонатором. Второй вариант сложнее в настройке, но и качественнее.
На рисунке видно, что микрофонный усилитель — это ОУ УД1208. Далее сигнал поступает на модулятор (варикап и кварц), частота кварца в несколько раз меньше ФМ и уже выходной транзистор выделяет нужную гармонику.
Изначально в схеме выходного каскада стоял транзистор КТ610, но после его сгорания и отсутствия аналогичного, для замены установил СВЧ транзистор от усилителя кабельного телевидения — стало работать ещё лучше (только дырка осталась). Фото схем и плат не высокого качества. Для более детального изучения схемы рации скачайте архив.
Монтаж всего приёмопередающего блока на плате из стеклотекстолита. Отдельным узлом собран приёмник и отдельным передатчик рации.
Кстати вы спросите: А почему бы вообще не использовать как рацию обычный мобильный телефон? Во-первых вредное излучение (2 ГГц пол ватта, против 0,1 ГГц 0,05 ватт). Во-вторых питание — надолго мобильного аккумулятора не хватит, а здесь используя неплохие банки, можно непрерывно разговаривать хоть сутками. И наконец, не везде есть мобильные сотовые станции.
Как сделать корпус рации. Вариантов масса, но лучше всего согнуть из листового алюминия или использовать готовую экранированную коробочку. Особенно если у вас не кварцованный передатчик. Снаружи корпус покрасить или обклеить самоклейкой.
На фото показан вариант с двумя регуляторами — один отвечает за громкость, а другой настройка частоты приёмника. Он ведь у нас не кварцованный, поэтому возможен небольшой уход, в случае ударов или вибраций. А с другой стороны так даже лучше — будете по нему музычку слушать:)
Питать самодельную рацию можно от чего угодно. Напряжение 5-12 В. Естественно при меньшем питании и дальность будет меньше, хотя работоспособность сохраняется и при 5 В.
Приложение «Zello-рация»
Самым удобным и простым способом испробовать прелесть разговора по рации будет установка приложения с такой функцией на свой смартфон. Лидирует среди них Zello, которое также можно установить на ноутбук или ПК. Программа полностью бесплатна для всех существующих ОС. Zello часто используют разработчики мобильного софта — оно позволяет им добавить функцию общения по рации в свои приложения.
Для передачи голоса Zello использует Wi-Fi или мобильный интернет. Приложение также поддерживает bluetooth-гарнитуру. Ваше голосовое сообщение сначала сохраняется системой, а затем уже оправляется адресату. Zello поддерживает общение 800 собеседников, отображает их статуса подключения, хранит истории голосовых посланий, создает специальных каналов, защищенные паролем.

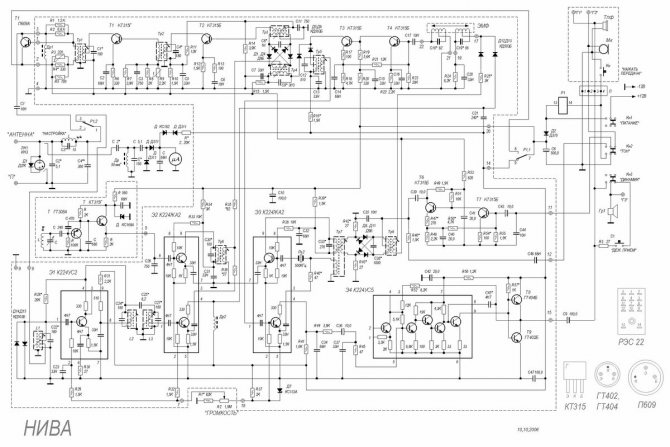

Как спаять радиостанцию на диапазон 50 мГц своими руками
Через диод D2 напряжение поступает на контроллер U2 и узел начальной установки на транзисторе Q1. Изменяя его сопротивление можно менять ток протекающий через биполярный транзистор , а соответственно и усиление сигнала.
Формируем электроды резистора. Проследите, чтобы соединительные провода были по возможности короче, а витки катушек и дросселей располагались взаимно перпендикулярно. В зависимости от полученного Uстаб каждой пары стабилитронов падение напряжения на этих резисторах хоть не много, но будет отличаться. Использование в качестве УВЧ биполярного транзистора, конечно, нельзя считать оптимальным решением. Кроме того, это устройство OTP предлагает преимущество простых и эффективных обновлений программы с помощью инструментов разработки и программирования. При таком токе через обмотку намагниченность сердечника надежно удерживает контакт реле в замкнутом состоянии при кратковременных провалах напряжения на входе драйвера. Радиоволны разных частот, наводят в антенне электрические сигналы разных частот и с многих радиостанций. Второй случай более интересен в стационарном режиме работы, при питании от сетевого адаптера. Для настройки порога срабатывания СПШ необходимо вместо резистора R22 временно установить переменный резистор сопротивлением 27 кОм. Не огорчайтесь, а примитесь за наладку. Принцип радиосвязи
Отладка самодельной рации
Даже если вы тщательно следовали указанному алгоритму, техника может работать неисправно. Для того чтобы наладить работу механизма, задействуйте переменный резистор и подождите максимальной громкости шипения рации.
С помощью подстроечного сердечника меняйте уровень индуктивности до тех пор, пока сигнал не наладится. После этого не забудьте вернуть первоначальный резистор и подкорректировать его сопротивление.
Если ваш голос, излучаемый второй рацией, сильно искажен, подберите другие резисторы и займитесь созданием волномера, схему которого вы можете найти в Интернете вместе с фото самодельных раций. К слову, проверять качество связи нужно на расстоянии 5, затем 10 и 20 метров, делать это лучше на открытом пространстве.
-
Блендер погружной — какой фирмы лучше выбрать для дома. Фото+ видео отзывы
-
Тестер своими руками: инструкция, схемы и решения как сделать простой самодельный прибор. Пошаговая инструкция как сделать тестер из смартфона
-
Регулятор напряжения своими руками: мастер-класс как сделать простейшее устройство по регулировке напряжения
Мы описали пошаговый алгоритм того, как можно сделать рацию своими руками. Он должен помочь вам создать собственный механизм, обеспечивающий связь с родными или друзьями во время похода, туризма, рыбалки или контакта с ребенком.
Не забывайте соблюдать меры предосторожности во время работы с указанной техникой для того, чтобы избежать риска получения таких травм, как ожог или удар током.
Технические характеристики
- чувствительность приемника, не хуже, мкВ………………..0,5;
- выходная мощность передатчика, Вт…………………………3;
- девиация, кГц……………………………………………………..3;
- вид модуляции…………………………………………………… ЧМ;
- дальность связи на открытой местности, км………………….6;
- дальность связи в условиях города, км………………………..2.
Следует, однако, заметить, что характеристики радиостанции зависят от многих факторов, поэтому при повторении конструкции возможны отклонения величин в большую или меньшую сторону от указанных выше.
