Самостоятельное изготовление DVB-T2-антенны для цифрового ТВ

Несмотря на бурное развитие кабельного и спутникового ТВ, эфирное телевещание рано списывать со счетов. Но для качественного сигнала последнего необходимо находиться в зоне покрытия. По мере удаления от телевышки качество сигнала падает, и число помех возрастает. В таких случаях хорошо помогает антенный усилитель для телевизионного приемника. Предланаем рассмотреть, что представляет собой это устройство, принцип работы, различные модификации, а также возможность создания усилителя ТВ сигнала для городской квартиры, загородного дома или дачи.

Что такое антенный усилитель и как он работает?

Это устройство, позволяющее усилить определенный диапазон телевизионных сигналов и снизить уровень помех, для получения максимально качественной «картинки». Помимо этого подобные усилители используются для снижения потерь в кабеле. Типовые структурные схемы таких устройств показаны ниже.

Типовые структурные схемы широкополосного (1) и многодиапазонного (2) антенного усилителя

Как видно из представленных схем поступающий сигнал обрабатывается фильтром внешних частот, после чего понижается аттенюатором до необходимого уровня. Далее сигнал поступает в блок регулировки уровня наклона АЧХ, принцип действия которого во многом напоминает эквалайзер. И на последнем этапе производится усиление сигнала, после чего он поступает на телевизионный приемник.

Разновидности

Несмотря на многообразие оборудования данного типа, по функциональному назначению и диапазону усилители можно разделить на следующие виды:

1. Устройства, работающие в широком диапазоне. Как правило, их используют для внешних мачтовых антенн решетчатого типа.

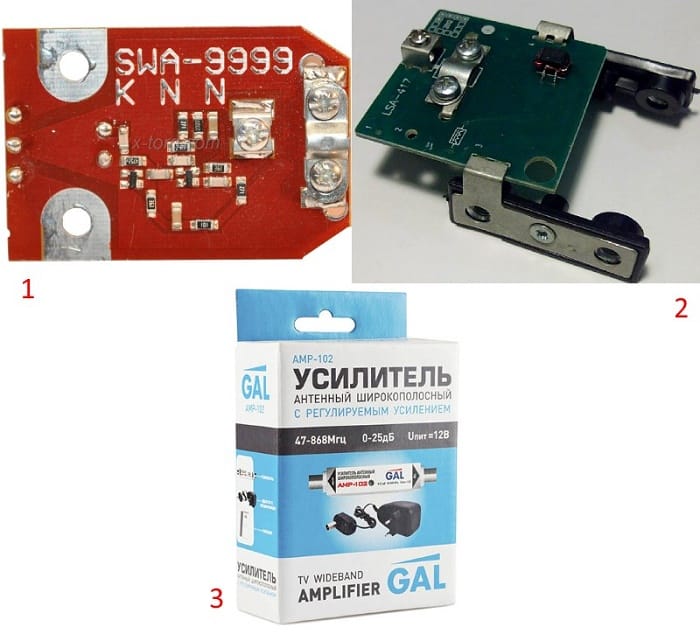

   Широкополосные антенные усилители SWA (1) , LSA (2) и Gal (3)

2. Оборудование, настроенное на определенный диапазон, например метровый или дециметровый. В качестве примера можно привести устройства для антенн цифрового телевидения в формате DVD T

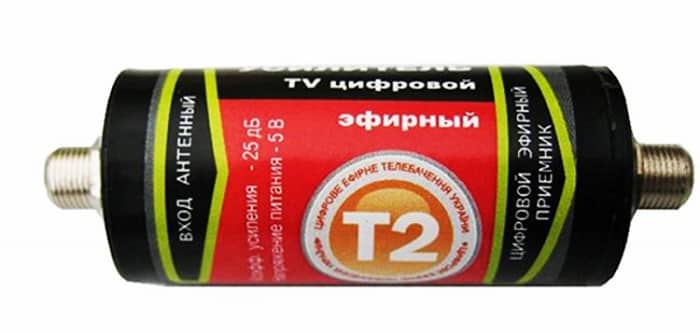

   Усилитель для цифрового сигнала

3. Приборы, работающие с несколькими диапазонами. Они могут принимать сигналы, поступающие с нескольких источников, и суммировать их в один. Или, наоборот, из одного сигнала сформировать несколько, как это сделано в ALCAD AI-200.

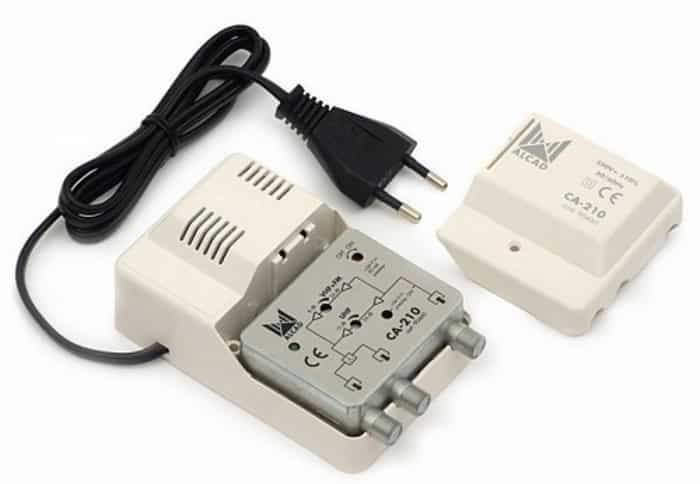

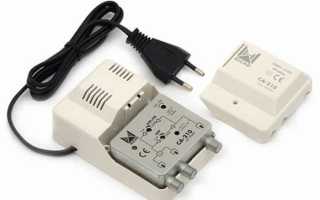

Домовой усилитель ALCAD AI-200 с разветвителем и встроенным блоком питания

Усиливать или нет

Задача усилителя – сделать так, чтобы уровень телесигнала, прошедшего от антенны по кабелю к ТВ-приемнику, стал достаточным для работы тюнера. Следовательно, необходим он только тогда, когда мощность импульса слишком мала.

Для его правильной работы достаточно 2-х простых условий:

• наличие сигнала;
• исправная работа антенны и кабеля.

Но в следующих случаях усилитель может оказаться вреден:

• На антенну поступает телесигнал достаточной мощности. Из-за специфики стандарта DVB-T2 переусиление приведет к «артефактам» (например, наложению на одном канале нескольких программ друг на друга).
• Антенна слишком плохо принимает телесигнал. Для усиления нужен качественный оригинал, иначе прибор не сработает. Повышать мощность шума бессмысленно.

Для правильного приема нужна хорошая уличная (или мощная комнатная) антенна. Приобретать усилитель для маломощных «двух палочек» или «петельки из проволочки» бессмысленно.

По питанию

Усилитель подключается к сети по одной из трех схем:

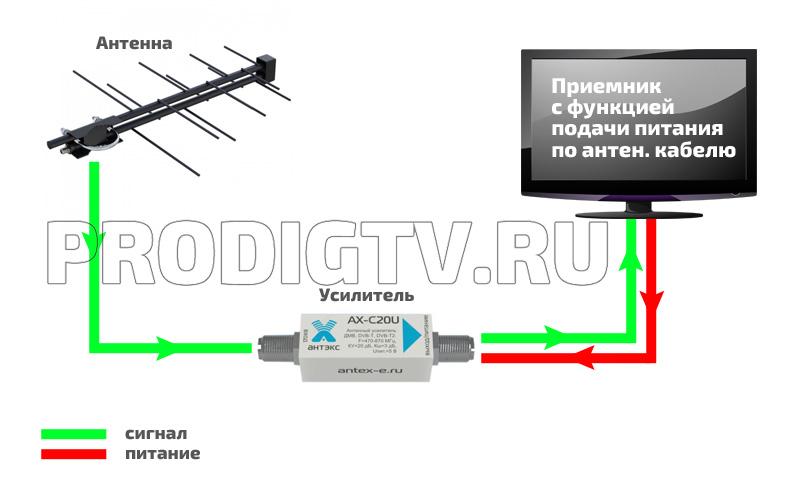

• Через антенное гнездо. Многие цифровые ресиверы и ТВ-приемники имеют функцию подачи питания по коаксиальному кабелю на усилитель. Для корректной работы просто активируйте эту функцию в настройках телевизора или приставки.



• От внешнего блока питания. Напряжение подается по тому же коаксиальному кабелю, по которому поступает сигнал. Адаптер идет в комплекте.
• От встроенного адаптера. Такие приборы работают от сети 220 Вольт.

По частотному диапазону

В зависимости от частот, которые используются в работе, усилители бывают трех типов:

• Широкополосные. Усиливают телесигнал в большом диапазоне частот. Однако при этом качество их усиления страдает. Ни одно устройство не может быть универсальным, равномерное усиление на всем диапазоне невозможно, неизбежны проседания в качестве.

• Диапазонные.

  Рассчитаны на работу с вещанием конкретной области частот и длины волны. Например, для просмотра 20 каналов федерального цифрового вещания подходят устройства, работающие с дециметровым диапазоном: именно там и вещает ЦЭТВ. Никаких посторонних шумов такой прибор не пропустит.

• Многодиапазонные.

  Это набор усилительных блоков, конструктивно связанных в единую систему. Каждый компонент предназначен для работы со своей областью вещания. Не пытаются охватить весь диапазон, но могут усиливать телесигнал в ДМВ («цифра») и МВ (аналоговые передачи). Конструкция дает возможность отдельной настройки коэффициента усиления по каждому диапазону.

По месту установки

По месту установки усилители относятся к одной из двух групп:

• Встроенные.

  Являются частью единого устройства – активной антенны. Внешне выглядят как печатная плата внутри общего кожуха. Их достоинство в том, что они изначально разработаны для использования с конкретной моделью телевизионной антенны. Недостаток же в том, что длинный кабель и соединения на пути от усилителя к ресиверу или телевизору ведут к ослаблению и снижению уровня сигнала. Находясь снаружи, платы усиления подвергаются воздействию ветра, осадков, на них накапливается конденсат при перепадах температуры.

• Внешние.

  Используются с пассивными антеннами наружного размещения. Внешне могут выглядеть по-разному: от отдельного устройства, по размерам напоминающего приставку к телевизору, до небольшого блока, врезающегося напрямую в кабель. Вне зависимости от дизайна внешние усилители антенн для цифрового ТВ должны подключаться до входа в приемное устройство.

Как выбрать хорошую антенну с усилителем?

Чтобы от приобретенного оборудования получить максимальную отдачу необходимо учитывать следующие факторы:

• Удаленность ближайшего ретранслятора телевизионного сигнала. Принято считать максимальным расстоянием 150 километров, но сильно усредненное значение, поскольку многое зависит как от типа местности, так и мощности телевизионной вышки. Например, находясь в низине можно не получать уверенный сигнал даже от близко расположенного ретранслятора. В этом случае исправить ситуацию поможет установка мачты под антенну.
• В каком частотном диапазоне будет работать оборудование. Необходимо учитывать, что характеристики широкодиапазонных антенн уступают узконаправленным. Это говорит о том, что для зоны уверенного приема вполне подойдет «всеволновка», соответственно, для получения сигнала с удаленного ретранслятора лучше предпочесть конструкцию под определенный диапазон частот (МВ, ДМВ, УКВ). Но здесь тоже необходимо учитывать особенности и характер местности, например, избавиться от отраженного сигнала можно только с помощью узконаправленной антенны.

Определившись с антенной, переходим к выбору усиливающего устройства для нее. Первое на что необходимо обратить внимание – коэффициент усиления (указывается в децибелах). Как правило, при расстоянии до 10 километров до ретранслятора, в усилителе нет необходимости.

Критерии выбора усилителя

Выбрать подходящий усилитель антенны для автомагнитолы можно при учете различных рекомендаций. Они следующие:

• Для начала уделяют внимание тому, что устройство должно быть расположено в непосредственной близости от антенны.
• Рабочая полоса должна перекрывать нужный диапазон частот. За счет этого можно будет слушать все доступные радиостанции.
• Амплитудно-частотная характеристика должна быть максимально равномерной.
• Коэффициент усиления выбирается в диапазоне 15-25 дБ.
• Стабильность работы должна обеспечиваться при разбросе питающего напряжения.
• Динамический диапазон выбирается с учетом необходимости защиты устройства от перегрузки.
• Коэффициент шума намного меньше значения сигнал/шума.
• Рекомендуется отдавать предпочтение устройствам популярных брендов. Они служат намного дольше, обладают более привлекательными свойствами.

Частота FM при установке подходящего усилителя будет практически без помех. Однако в некоторых случаях есть вероятность того, что подобный элемент приведет к появлению шума при высоком уровне сигнала.

Как сделать антенный усилитель своими руками – пошаговая инструкция

Приведем несколько типовых схем устройств для усиления телевизионного сигнала, начнем с самой простой.

Схема простого антенного усилителя на базе МАХ2633

Обозначения:

Схема запутывается от источника постоянного тока с напряжением от 2,8 до 5,2 вольт. Отличительные особенности: низкий уровень шума (около 2 дБ) и вполне приличный коэффициент усиления, порядка 13 дБ, при необходимости понизить который следует увеличить сопротивление R. Собранная схема не требует настройки. Приведенное устройство хорошо зарекомендовала себя при работе с комнатными антеннами теле- и радиоприемников. В интернете можно встретить описание данной схемы, как широкополосной, что не совсем верно, исходя из даташит МАХ2633 –предназначена для УКВ диапазона.

Теперь рассмотрим типовые транзисторные схемы, которые действительно являются широкополосными.

Антенный усилитель на транзисторе, включенном по принципу общего эмиттера

Обозначение:

• Транзистор VT1 – KT368.
• Сопротивления: R1 -100 Ом; R2 – 470 Ом; R3 – 51 кОм; R4 – 100 Ом.
• Емкости: C1- 1000 пФ; С2 – 33 пФ; С3 и С4 – 15 пФ.

Схема также отличается простотой и не требует настройки. КУ и частотные характеристики зависят от используемого транзистора. Устройства данного типа отличаются высоким коэффициентом усиления и невысокими частотными характеристиками (что исправляется в мульти вибраторных схемах с эмиттерной связью, при желании найти их несложно, но они более сложны в настройке). Питание осуществляется от источника с напряжением 9 вольт.

Вариант с подключением транзистора по схеме «общая база» обладает меньшим КУ, но зато более широким частотным диапазоном.

Антенный усилитель на транзисторе, включенном по принципу общей базы

Обозначения:

• Транзистор VT1 – KT315.
• Сопротивления: R1 -51 Ом; R2 – 10 кОм; R3 – 15 кОм; R4 – 1 кОм.
• Емкости: C1- 1000 пФ; С2 – 33 пФ; С3 и С4 – 15 пФ.

Дроссель наматывается на ферримагнитном кольце, проницаемость которого 600Н. Для метрового диапазона необходимо сделать 300 витков, используемый для этой цели провод – ПЭВ Ø 0,1 мм.

Добиться большего КУ можно, если собрать устройство на двухкаскадной схеме, ее пример приведен ниже.

Схема двухкаскадного антенного усилителя для ДМВ каналов

Обозначения:

• Транзисторы: VT1 и VT2 – ГТ311Д.
• Сопротивления: R1 — 680 Ом; R2 – 75 кОм; R3 – 1 кОм; R4 – 150 кОм.
• Емкости: C1, С2 и С4 — 100 пФ; С3 – 6800 пФ; С5 – 15 пФ; С6 – 3,3 пФ.
• Дроссели: L1 – 100 мкГн; L2 – 25 мкГн, L3 – представляет собой катушку на бескаркасной основе, диаметром 4 мм, намотаны 2,5 витка, используемый провод ПЭВ 2 Ø 0,8 мм.

Запитывается схема от источника с напряжением 12 вольт, настройка устройства не требуется.

Пошаговая инструкция по сборке будет общая для всех схем:

• Приобретаем все необходимые электронные компоненты.
• Подготавливаем инструменты и расходники.
• Изготавливаем печатную плату, навесная сборка и использование монтажных панелей нежелательно, поскольку в этом случае существенно увеличиться уровень шума.
• Запаиваем все элементы.
• Проверяем собранную конструкцию.
• Подключаем к собранному усилителю антенну и телевизионный приемник.

Как усилить сигнал антенны телевизора своими руками

Системы кабельного и трансляционного телевизионного вещания повсеместно развиваются с каждым годом. Однако, несмотря на бурный рост сети и расширенные возможности телеаппаратуры, качество изображения на экране телевизоров бывает низким. Это объясняется тем, что прием ТВ-сигнала антенны зависит от разных факторов: правильной установки, конструкции и формы прибора, расстояния до ретранслятора. Повысить качество получаемого изображения поможет автономное усилительное устройство или замена приемника на более мощный аппарат. В данном обзоре рассмотрим, как усилить слабый неустойчивый сигнал антенны телевизора.

Какие факторы влияют на ухудшение телесигнала

Прежде, чем изучать радиотехнические новинки, необходимо проанализировать, почему уровень функционирования приемника низкий. Причинами помех и плохого качества изображения могут быть:

• значительное удаление жилища от ретранслятора;
• неправильный выбор телевизионной антенны;
• высокий уровень естественных шумов;
• внешние препятствия для приема сигнала: высотные дома, деревья, промышленные сооружения;
• выход из строя кабеля;
• неверная ориентация передатчика;
• наличие возле антенны металлических предметов, способных проводить электричество;
• распределение телесигнала на несколько приемников;
• устаревшая техника.

Способы усиления мощности телеантенны

1. Поменять расположение антенны. Как правило, ее направляют в сторону передающей вышки.
2. Приобретение антенного усилителя. Они представляют собой электрические аппараты, которые подключаются непосредственно к антенне и дают толчок к улучшению принимаемого сигнала.
3. Расширить количество антенн для более четкого изображения, установленных на самом высоком месте.
4. Поменять устройство на более мощную антенну для телевизора.
5. Убрать все объекты и металлические предметы, которые могут мешать принятию ТВ-сигнала.
6. Проверить телевизионный кабель на целостность. В случае замыканий или обрывов поменять его на новый. Для качественного сигнала важно правильно выбрать кабель.
7. Создать эффект синфазной антенной решетки (САР). Он состоит в том, что идентичные приемники составляют сложную систему, которая работает на общую согласованную нагрузку так, чтобы фазы сигнала получились одинаковыми.

Зная, как улучшить телевизионный сигнал, можно до минимума снизить помехи изображения на экране и наслаждаться качественным просмотром вне зависимости от расстояния до телецентра.

Усилитель для антенны

Преимущества и недостатки антенных усилителей

Как и все радиотехнические устройства, аппараты обладают своими плюсами и минусами. К достоинствам усилителей антенн относят:

• за счет работы устройства принимается даже слабый телевизионный сигнал;
• минимальный коэффициент шума;
• улучшение сигнала в широкой полосе частот нескольких диапазонов волн.

Основные недостатки, с которыми могут столкнуться пользователи:

• перегрузка аппарата от мощных сигналов в метровом диапазоне МВ (49-230 МГц);
• самовозбуждение усилителя;
• прибор восприимчив к токам грозовых электрических разрядов;
• на выходе возникают пассивные потери.

Антенный усилитель своими руками

Можно сконструировать простой прибор, усиливающий свой ТВ-сигнал для телевизора своими руками. Такое приспособление имеет низкое энергопотребление, не создает значительных помех, и обладает частотным диапазоном до 900 МГц. Низковольтный усилитель с питанием 2,7-5,5 В потребляет ток в 3 мА, работает очень тихо.

Принцип работы состоит в следующем. На вход «1», который показан на микросхеме, подается напряжение. Благодаря резистору R1 создается смещение в рабочую зону. Он подсоединен к входу «2». На выход «6» приходит входной сигнал, при этом усиленный снимается с узла «3» и направляется к приемнику. Если микросхема правильно собрана, нет необходимости ее настраивать. Кстати, антенну для телевизора также можно сделать своими руками.

Как выбрать антенный усилитель

Для верного выбора усилителя антенны, обратите внимание на следующие параметры.

1. Расстояние от ретранслятора. Этот показатель должен находиться в пределах 10-150 км.
2. Диапазон частот.
3. Уровень сигнала на выходе прибора. Оптимальный вариант – 100 дБ на микровольт.
4. Коэффициент усиления устройства. Этот показатель должен быть не менее чем 40 дБ.
5. Тип прибора, для которого необходимо усиливать ТВ-сигнал.
6. Коэффициент шума. Рекомендуется не превышать этот параметр больше 3 дБ.
7. Ток потребления. Оптимальной величиной считается 30-60 мА.
8. Место расположения: на приемнике или возле устройства.

Обратите внимание! Для цифрового телевидения предпочтительней прибор с показателем в напряжении питания в 5 В. Если выбрать цифровую приставку DVD-T2 с таким параметром, не понадобится покупать блок питания для усилителя антенны.

Популярные усилители

Для улучшения качественного изображения на рынке радиотехнических приборов продаются различные усилители. В устройствах можно регулировать усиление. Большинство приборов имеют несколько выходов для подключения к нескольким телевизорам.

Модели для усиления телевизионного сигнала

1. Televes 5523. Итальянская компания представила улучшенный прибор с 5 выходами. Благодаря высокому коэффициенту усиления в 16 дБ радиотехническое устройство снижает уровень устойчивых шумов, телевизионных помех. Аппарат работает от отдельного источника питания, который входит в комплектацию прибора.
2. Terra HA123. Аппарат гарантирует стабильный прием сигнала в загородном или многоэтажном доме. Прибор с коэффициентом усиления в 28 дБ эффективно работает на разных частотах. Компактное устройство литовской фирмы имеет вес 600 г. Коэффициент шума до 30 дБ.

Модели для усиления эфирного и спутникового сигналов

1. Gecen A05-02. Прибор увеличивает уровень сигнала до 19-21 дБ. Рабочие частотные диапазоны для спутникового ТВ в пределах 950-2400 МГц, эфирного – 5-950 МГц. Питание к широкополосному усилителю Gecen A05-02 поступает через коаксиальный кабель со спутникового ресивера (читайте подробнее об установке спутникового ТВ). Чтобы получить усиленный сигнал эфирного ТВ, приобретается дополнительный источник питания.
2. Польские усилители серии SWA. Они устанавливаются в основном на «решетки» антенн и имеют разные усиливающие коэффициенты. Диапазон частот варьируется от 49 до 790 мегагерц. Питающее напряжение составляет 9 вольт. Монтаж осуществляется с помощью шпилечного или резьбового соединения.

Различные факторы могут негативно влиять на уровень телесигнала. Увеличить его помогают современные радиотехнологические устройства. Они обладают рядом преимуществ: мобильностью, высоким коэффициентом усиления и большим выбором моделей. Благодаря совместной работе антенны и усилителя можно смотреть телевидение в хорошем качестве.

Лучшие телевизоры 2021 года по мнению покупателей

Телевизор LG 43UJ634V Телевизор Samsung UE50MU6100U Телевизор Hyundai H-LED24F402BS2 Телевизор LG 22Lh550V Телевизор Samsung UE22H5600

Как подключить антенный усилитель к телевизору?

В завершении статьи дадим несколько рекомендаций, касательно правильного подключения оборудования:

Самый важный момент – антенные усилители для телевизора должны располагаться находиться как можно ближе к нему. Это связано с тем, что кабельные потери могут существенно повлиять на качество картинки. Требование касается как самодельных конструкций, так и серийных моделей, например BBK или Terra. Исключение могут быть только комнатные антенны, у которых короткая длина кабеля, но, как правило, такие устройства используют в зоне приема, где в усилителе нет необходимости.

Практический результат приема ДМВ

В заключение несколько слов о практических результатах приема ДМВ. Изготовление по прилагаемому описанию антенны с усилителем в течение нескольких лет использовался в г. Одессе для регулярного приема сигналов Кишиневского телецентра (расстояние — 160 км). За городом, в зоне радиотени для MB телецентра, уверенно принимаются сигналы маломощных ДМВ ретрансляторов, находящихся на противоположной стороне Одесского залива (расстояние — 60-80км). В ясные дни весенних и летних месяцев с хорошим качеством ведется прием болгарской программы БТ2 из Варны (расстояние — 500 км) и турецкой программы TV2 из Стамбула (расстояние более 600км).

Н.П. Тарасов

Схема двухкаскадного малошумящего антенного усилителя DVB-T2.

Усиление от 30дБ в зависимости от выбранных транзисторов. Питание усилителя 12 вольт.

Я использовал транзисторы BFR193. Они очень дешевые и обладают хорошими характеристиками. Высокий коэффициент усиления 50-200. Высокая граничная частота работы до 8000МГц. SMD исполнение. Обладают низким уровнем собственного шума. Конденсаторы керамические. Выводы конденсаторов и резисторов делаем, как можно короче. Можно использовать SMD, я просто делал из того что было под рукой.

Катушка L1 делается из отрезка медного провода длиной 3,5см диаметром 0.8мм. Ее диаметр 4мм и содержит два с половиной витка. Я намотал ее на гладкой части сверла 3,3мм (сама катушка получиться около 4мм).

BillCipher › Блог › Усилитель для FM магнитолы.

Воплотил его в жизнь на маленьком кусочке текстолита, с небольшими изменениями в схеме.

Спаял из жести корпус, припаял разъем для магнитолы, питание брал с проводка из магнитолы, на котором появлялся + после включения. Магнитола Pioneer с радиоприемником и mp3 плеером. Данный усилитель жил в моей 9ке, исправно принимал

на кусок провода все радиостанции в городе , при отдалении от города на 20-30км принимал сильные станции, которые приемник переставал ловить при выезде за город на 10км на. Шума немного добавилось, но чувствительнось компенсировала все неудобства. С нормальной внешней антенной на авто прием будет значительно лучше. К сожалению фотографий готового устройства нет, изготовлено было в одном экземпляре, печатка делалась ЛУТом. Размер печатки 42,5х22мм, есть файл в SL5 формате. По ссылке выше есть описание усилителя и фотки печаток для дип компонентов.

Немного о транзисторах. Применять нужно СВЧ транзисторы с минимальным коэффициентом шума, BFR91A лучший вариант на мой взгляд. Можно применить КТ3198Г или КТ368. Цена за транзистор в зависимости от жадности продавца… но можно найти от 10р за штучку. По себестоимости уложится рублей в 50 можно.

Источник

Изготовление антенного усилителя DVB-T2 (ДМВ) своими руками.

Плату можно изготовить без травления, просто вырезав контактные площадки. Смотрим рисунок.

Плату делаем из двухстороннего стеклотекстолита. Верхний и нижний слои соединяем четырьмя штырями и припаиваем.

Блок питания я использовал трансформаторный, чтобы меньше помех гнал, со стабилизацией напряжения на 12 вольт. Усилитель потребляет около 12мА.

У меня все сразу нормально заработало без настройки. Настройка сводиться в подборе резисторов R1 и R3 так чтобы токи на коллекторах транзисторов VT1 и VT2 были 3,5мА и 8мА соответственно.

Испытания провел на работе. В глубине помещения. Двор колодец. В качестве антенны кусок провода ШВВП. Результат без усилителя – ничего не показывает вообще. Подключаю усилитель и как любят говорить в рекламе, результат превзошел все мои ожидания, стабильная картинка без намека на срыв.

Список деталей самодельного антенного усилителя DVB-T2 (ДМВ).

• Транзисторы BFR193 — 2шт.(можно заказать у китайцев здесь). Конденсаторы 3.3пФ, 10пФ, 100пФ — 2шт., 4700—6800пФ. Резисторы 75 КОм, 150 КОм, 1 КОм, 680 Ом. Дроссель 100-125 мкГн. Катушка L1 самодельная 2,5витка и диаметром 4мм из медной проволоки длинной 3,5см и диаметром 0.8мм.

Особенности антенного усилителя

Усилитель предназначен для того, чтобы сделать антенну «активной». Разберём подробнее это понятие.

Существует два типа телевизионных антенн:

Они отличаются друг от друга тем, что пассивные устройства принимают сигнал исключительно за счёт своей формы, а в активных вариантах присутствуют ещё и другие действующие элементы. Именно добавив усилитель к антенне, вы сделаете её активной, что позволит значительно улучшить сигнал и добиться качественного изображения и звука на ТВ-приёмнике.

Плюсы и минусы усилителя антенны телевизора

Как и любое устройство, у усилителя есть не только преимущества, но и недостатки. Важно узнать о них заранее и решить, подходит ли агрегат под ваши потребности.

К преимуществам относятся:

• значительное усиление любого сигнала, а значит и повышение качества изображения;
• минимальный уровень шума, в отличие от многих других устройств;
• широкий диапазон частот.

Но есть и такие минусы:

• использование подобного устройства зачастую приводит к перегрузке сигнала — поэтому существует необходимость в некоторых случаях устанавливать дополнительные регуляторы;
• усилитель очень сильно подвержен влиянию грозы — большинство мастеров предпочитают не рисковать и устанавливают громоотводы, но стопроцентной гарантии, что они помогут нет;
• может произойти самовозбуждение усилителя;
• существуют потери сигнала на выходе.

Усилитель для телевизионной антенны своими руками

Первым делом следует подготовить все необходимые материалы. Это:

• алюминиевая пластина;
• медная проволока;
• кронштейн;
• переходник;
• саморезы, гайки, болты, шайбы;
• кабель для ТВ;
• резиновый тракторный ремень;
• изолента;
• молоток, гаечный ключ и другие инструменты.

ВАЖНО! Даже если у вас есть опыт в изготовлении подобных устройств, подробно изучите инструкцию перед тем, как приступать к работе. Важно понимать, в какой последовательности нужно выполнять действия, а также, для чего именно нужна каждая деталь.

Перед началом работы нужно ознакомиться со схемой для того, чтобы лучше понимать принцип работы устройства, а также найти фотографии уже готовых изделий.

Первым делом необходимо вырезать отверстия: три в резине и одно в алюминиевой пластине. Затем подобное отверстие делается также в кронштейне и том месте, где будет располагаться антенна. Проволока сгибается, а затем соединяется по концам с использованием самореза.

Затем нужно присоединить к кабелю переходник и провести изоляцию соединения. Теперь нужно собрать все детали вместе. Заключительным этапом станет изоляция места крепления кабеля и проволоки с помощью изоленты.

Подключение усилителя

Ещё одним преимуществом самостоятельно изготовленного усилителя станет то, что готовое изделие не придётся настраивать. Подключить его довольно легко.

Присоедините плату к комнатной антенне и проверьте качество усиления. Не должно быть лишнего шума во время работы устройства. Усилитель можно хранить в специальном корпусе, который обеспечит надёжную защиту от любых воздействий внешней среды.

Первое время после подключения следите за качеством усиления сигнала. Если заметите какие-либо неполадки, лучше устранить их сразу же.

ВАЖНО! Помните, что для получения хорошего изображения и звука важно не только наличие усилителя, но и месторасположение антенны. Потому будьте внимательны при выборе места крепления. Не забудьте про необходимость громоотвода.

Теперь вы знаете, что такое усилитель для телевизионной антенны, зачем он нужен и как сделать его своими руками. С таким прибором вы забудете о помехах и других проблемах, связанных с плохим уровнем приёма сигнала.

Телевидение — одно из самых популярных развлечений на данный момент, а тв-приёмник имеется уже не только в городских квартирах, но и в самых отдалённых областях страны, а также на дачах. С развитием современных технологий качество только улучшается, поэтому вам не нужно отказываться от удовольствия смотреть свои любимые передачи только потому, что ваше жильё расположено в месте, где осуществляется плохой приём телевизионного сигнала.

Как определить что сигнал слабый

Устанавливать усилитель для антенны авто следует только в том случае, если уровень сигнала низкий. Основными признаками можно назвать:

Для магнитолы усилитель является устройством, которое способно повысить уровень сигнала. При этом можно повысить качество передачи в два раза. Провести установку аппарата можно самостоятельно, проблем с этим не возникает.

Причины плохого сигнала

Усилитель для автоантенны выбирается с учетом того, какая причина привела к возникновению проблемы. Основными можно назвать:

В большинстве случаев искусственные помехи и удаленность от источника становятся причиной ухудшения сигнала. Усиливать радио рекомендуется в случае частых дальних поездок.
