Как установить водометный двигатель

Истинным ценителям рыбной ловли, имеющим в своем арсенале не только надувную лодку и набор простых снастей, со временем приходится выходить за привычные рамки простой любительской ловли.

Увлекательное занятие втягивает рыбаков настолько, что рано или поздно у них появляются различные маломерные плавсредства, рассчитанные на разные условия, что-то вроде автопарка на все случаи жизни. А вот можно ли получить универсальное средство для большой воды и для ловли на мелководье, для преодоления больших расстояний и для прохода через пороги или отмели?

Сегодня, одним из наиболее подходящих для этого вариантов, будет установка на лодку водометной установки или водомета.

Описание

Водометный лодочный мотор – это двигатель, работающий от силы набора и выталкивания воды. Он предназначен для безопасного хождения по мелководью, различных водных аттракционов, в качестве подруливающего вспомогательного устройства или как основной двигатель. Водомет используется как на лодках ПВХ, применяемых для передвижения по болоту или по глубоководью, так и на каркасных судах и катерах.

Рыбаки уважают водометный движитель за его низкий рабочий шум, возможность троллинга и спиннинга. Водомет удобен тем, что позволяет с комфортом менять направление движения лодки не только в направлении вперед-назад, но и влево-вправо, компактно припарковывать судно к берегу.

Для каких лодок подойдут водометные моторы

Установку водомета чаще всего производят на легких лодках моторного типа, высокоскоростных судах, буксирах. Кроме этого, их могут также использовать в качестве подруливающего механизма для улучшения маневренности плавательных средств.

Устанавливаться подвесные лодочные моторы, работающие по реактивному принципу, могут на катерах. Многие производители двигателей для плавсредств типа Тохатсу, Ямахи, Сузуки, выпускают подвесные моторы, оборудованные водометными движителями или приставочными модулями (для гидроциклов). Активно водометы используются на водной бронетехнике.

Фото 2. Реактивный водомет.

Одним из востребованных материалов для изготовления лодок является алюминий, отличающийся относительно легким весом и достаточной прочностью. Благодаря плавному подъему дна к носу управлять в местах с быстрым течением во время прохождения порогов, боковых течений, намного проще. Корпус с плоским днищем дает возможность загрузить пассажиров и необходимые вещи, приспособления для рыбалки, а также произвести запуск мотора еще на пляже.

Водометы для рыбалки

Современный рынок водомоторики предлагает разнообразные варианты водометных лодочных моторов для рыбалки.

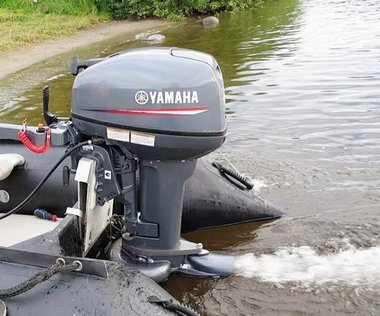

Yamaha 9.9 GMHS Jet

Это бензиновый, двухтактный, двухцилиндровый лодочный мотор водомет, обладающий мощностью 9,9 лошадиных сил. Двигатель отличается надежной сборкой рабочих деталей и механизмов, крепким корпусом с антикоррозийным покрытием и рабочим объемом цилиндра 246 кубических сантиметра. Водомет запускается от ручного стартера и управляется с помощью румпеля.

Установка и регулировка водометного двигателя также осуществляется вручную. Поскольку вес японского агрегата составляет 45 кг, то сделать это будет не сложно. В комплекте к водометному мотору предоставляется выносной 24 литровый топливный бак и небольшой ремкомплект.

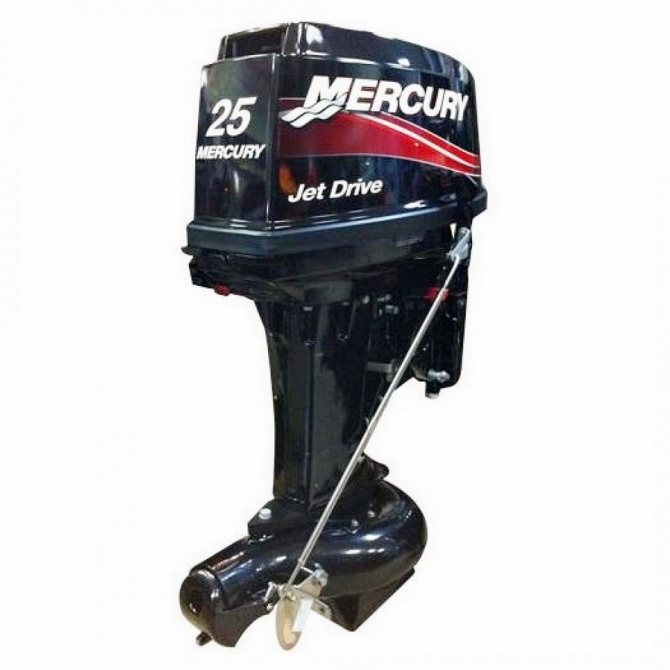

Mercury 25 ML JE

Мощный, бензиновый, двухцилиндровый лодочный двигатель, с мощностью 25 лошадиных сил и рабочим объемом цилиндра 430 кубических сантиметров. Водомет предназначен для установки на транец, высотой 508 мм, и отлично подходит для крупных лодок и катеров. Это ручной водометный движитель, который управляется с помощью румпеля. Установка, регулировка угла наклона – всё осуществляется вручную. Для такой мощности 56 кг веса силового агрегата вполне сносно.

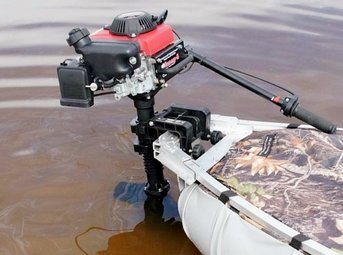

Honda-Кальмар-М

Практичный, легкий и выносливый водометный лодочный мотор, мощностью 3,5 лошадиных сил и рабочим объемом одного цилиндра 49 кубических сантиметров. Управление, установка и регулировка водомета ручная. Он весит около 9 кг и отличается компактностью и удобством транспортировки. Движитель удобен для хождения по болоту, в качестве сподручного мотора для швартовки, а также для сплава в заповедниках и охраняемых территориях.

Медуза МС-3,5

Водометный лодочный мотор не только для рыболовов, но и охотолюбителей. Сердце водометного мотора составляет двигатель Honda GXV50. Это четырехтактный движитель бензинового действия, со встроенным баком, объемом 5 литров, которого пни средней скорости вполне хватает на 6 километров водного пути. Компактный водомет развивает скорость до 10 км/ч. Благодаря раздвижной, телескопической ноге лодочного мотора, этот силовой агрегат спокойно подойдет как для транца под 381 мм, так и для 500 мм. Отличительный признак этого водометного движителя – возможность вертикальной установки или транспортировки, что не свойственно многим 4-х тактникам. В остальном, мотор-водомет достаточно удобен и спокойно покоряет мелководья, болота и прочие водоемы.

Устройство и принцип работы

Под водометным мотором (водометный движитель) подразумевается двигатель, работа которого происходит за счет силы выброса мощных струй воды. Он состоит из:

Различают несколько винтовых модулей (импеллеров):

Для маневрирования плавательного средства необходимо изменить направление реактивной струи, выходящей из узкого конца трубы. Чтобы сделать поворот, нужно воспользоваться рулевым колесом, при этом важно не допускать превышение угла в 90 °С. Для осуществления заднего хода следует повернуть против направления часовой стрелки на 360 °C. В таком положении происходит столкновение реактивной струи с рулевым пером, в результате чего она направляется под дно плавсредства.

Водометные моторы применяются на лодках и катерах со стационарным двигателем, мощность которого находится в пределах 100-150 л. с. Относительно количества оборотов, то в минуту их должно быть 3700-4200. Допустимое значение крутящего момента вала должно составлять 290. Если придерживаться таких параметров двигателя, то подвесной водомет значительным образом повысит ходовые характеристики плавательного средства, его маневренность.

Фото 1. Водомет Tonatsu M25.

Важное о водометах

Водометные лодочные моторы – отнюдь не идеальный способ хождения по мелководью. Стоить помнить, что вместе с водой в систему охлаждения, импеллер или водовод может затянуть песок, мелкий мусор и прочие частички. В случае постоянного хождения по мелководью может износиться ротор и стартер. Ну а за счет всасывания определенного объема воды увеличивается общий вес судна, так что легкого выхода на глиссирующий режим от этих движков ждать не стоит. Если сравнивать водометные лодочные моторы с земноводной техникой, то они похожи на вездеходы.

Как выбрать лодку под водомёт?

Правильный выбор лодки под водомет обеспечит хорошие ходовые качества судна.

Специальное днище

Конструкция днища предпочтительнее плоская, широкая, чем обеспечиваются маневренность и улучшенная «ходовая». Выбирая фигурное дно для лодки, потребуется большая глубина водоема, обязательно наличие глубокого киля. Это будет оказывать большое сопротивление с водой, и оказывать тягу потока воды.

Специальная конструкция днища предусматривает небольшое отверстие, с помощью которого поток воды попадает в каналы водотока. Это обеспечивает наличие жидкости в импеллере, вращение которого создает разрежение в системе, и вода двигается по трубе резервуара заборника.

После небольшого ускорения, водяной поток подается в сопло, при этом, диаметр выходного отверстия в днище должен быть меньше габаритных размеров водоводных каналов.

Выдерживание нагрузки от двигателя

Судно, которое передвигается на небольшой скорости, требует достаточной глубины водоема, чем лодка, курсирующая на поверхности воды. Это предусматривает обязательно достаточную мощность двигателя, при этом не перегружая судно более мощным мотором, чем оно может выдержать.

Наибольшее предпочтение имеют подвесные лодочные моторы с водометными насадками.

Лодка сможет практически «летать» по воде, но мотор износится мгновенно.

Выбор лодочного движка предусматривает обязательный расчет:

Большая масса

Большая масса двигателя для лодки обеспечивается мощностью и комплектацией, соответственно, больше мощность – больше масса. Вес лодки характеризуется выбором основного материала корпуса, наиболее популярным является алюминиевая конструкция.

Многие компании производители сконструировали судна из алюминия, которые в совмещении с подвесными водометами хорошо себя проявили.

Управление и маневренность становятся легче и плавнее, если в конструкции грамотно проработан плавный подъем линии днища к носу судна. Это позволит обеспечить проходимость лодки в бурлящей воде порогов и боковых течений.

Плотность днища и бортовых баллонов

Плотность днища напрямую зависит от материала, и обеспечивает прочность судна. Бортовые баллоны дают возможность проходить бурлящую воду, устойчиво плыть по глади водоема.

Конструктивные особенности

К главным элементам самодельного агрегата относятся двигатель внутреннего сгорания и винт, как и в заводских моделях. Пропеллер в этом случае располагается внутри трубы, размещенной вдоль корпуса плавательного средства. Водовод представляет собой не просто трубу, а узел, в состав которого входят следующие детали:

1. Заборник воды, расположенный спереди и служащий для поступления воды к винту.
2. Также в конструкцию водомета для лодки, своими руками созданного, входит выпрямляющее устройство. Его предназначение заключается в трансформации закрученного водного потока в прямолинейное действие.
3. Сопловой блок, который замыкает трубу, служит для выброса жидкости наружу.
4. Рулевое устройство реверсивного типа. Оно позволяет менять направление движения и осуществлять задний ход.

Лодка под водомёт

Сегодня специалистами создано множество устройств, водометов, которые улучшают маневренность и технические показатели лодок, судоходных катеров и т. д.

Водомет представляет собой специальное устройство для передвижения плавсредства по глади воды. Основой конструкции является винтовая конструкция гребного типа, которая чаще всего монтируется внутри корпуса плавсредства.

Такое конструктивное решение используется для улучшения и ускорения скорости движения маломерных судов, например, катеров, лодок, а также в качестве подруливающего агрегата на крупных судах.

Типы винтов

Существует несколько видов рабочих колес с лопастями, которые еще называют импеллерами. Среди них:

• Осевые модификации. Они являются наиболее простыми в изготовлении, но дают невысокий КПД и эффективно работают только на низких оборотах по причине высокой кавитации.
• Диагонально-осевые вариации. Хорошо агрегируют с силовыми установками средней оборотистости и имеют коэффициент полезного действия выше, чем предыдущие элементы.
• Винты диагонального и шнекового типа. Они сложнее в изготовлении, однако представляют собой разновидности с самым высоким КПД и могут взаимодействовать с моторами на высоких оборотах.

Стоит отметить, что при изготовлении водомета своими руками винты являются особо сложными в плане производства. Для этого используется способ точного литья с дальнейшим шлифованием. Специалисты не советуют использовать импеллеры, лопасти которых приварены к ступице, поскольку они часто обладают дисбалансом, что ведет к их деформации при эксплуатации на повышенных оборотах.

Основные характеристики водомёта

Использование водометных двигателей обеспечивает увеличение эксплуатационных возможностей плавсредства, так, для этого применяют двигатель-водомет с насосом осевого типа. Это возможно за счет обеспечения контроля и регулирования релевой тяги, за счет контроля за числом оборотов лопастей.

Еще одним важным показателем устройства конструкции является применение энергоносителя, который наиболее предпочтителен на силовых установках лодки.

К особенностям классических конструкций водомета можно отнести тот факт, что в разработанном устройстве используется специальный комплекс, в котором отсутствует гребной вал.

Помимо этого, в дополнение к конструкции на роторе монтируются лопасти центробежного насоса, а также оградительное стопорное кольцо, специально в статоре изготовлены нагнетательные отверстия насоса центробежного характера.

Плюсы и минусы

Самодельный лодочный водомет дает владельцу плавательного средства ряд преимуществ, а именно:

• Защищенность и маскировку винта в специальной трубе, что предотвращает контакт пропеллера с водорослями, увеличивая маневренность плавательного средства.
• Исключаются удары винта о дно. Это позволяет перемещаться на водоемах с малой глубиной и вблизи от берега.
• Водометы для лодок своими руками данного типа не представляют угрозы для купальщиков и рыб.
• В отличие от обычных гребных аналогов, современные водометные конструкции надежно защищены от отрицательного воздействия кавитации.

Без минусов также не обошлось. К ним относят следующие аспекты:

• При одинаковой мощности силового агрегата плавсредство будет двигаться медленнее.
• Страдает качество управляемости.
• Увеличивается масса лодки по причине дополнительного веса воды, входящей в часть водомета.

Как работает устройство?

Рассматриваемый агрегат выбрасывает воду с большой скоростью, создавая реактивную тягу, приводящую к движению плавательного средства. Если рассмотреть этот процесс детально, можно отметить следующие моменты:

1. Жидкость подается в водозаборник водомета для лодки, своими руками сделанный заранее. Он оборудуется специальной сеткой, которая отсеивает мусор и водоросли. При создании заборника воды обращайте внимание на возможность ламинарного течения воды в нем, поскольку дополнительное завихрение и турбулентность у винта существенно ухудшают характеристики мотора.
2. На следующей стадии импеллер с силой отбрасывает воду назад. Она попадает в камеру сужения, благодаря чему ее скорость возрастает.
3. Выпрямляющее приспособление дополнительно увеличивает скорость за счет трансформации вихревого движения в прямолинейное положение. Лопаткам этого аппарата придают форму, обеспечивающую минимальный показатель сопротивления движущейся жидкости. Изготовители применяют разнообразные конфигурации спрямляющих агрегатов. Одним из самых популярных вариантов является поджатие лопаточного типа, гарантирующее использование данного элемента также в качестве сопла.
4. На конечном этапе поток через сопло преобразуется с увеличением скорости.
5. Для придания оптимальных характеристик приспособлению важно выполнить сопловую часть в правильном профиле.

Разновидности водомётных установок

Водометная установка – комплекс устройств и элементов, обеспечивающих движение катера. Процесс возможен за счет реактивной тяги. Классическое исполнение водометного двигателя состоит из импеллера или винта, вала, на который он посажен, каналы для потока воды, РРУ или релевое реверсивное устройство.

Эффективность выбранной модели зависит от формы труб водовода места их расположения. Релевое управление обеспечивает возможность разворачивать судно, давать задний ход и т.д.

В зависимости от особенностей строения, схемы и назначения, водометы могут быть разного типа:

Самодельный водомет для лодки, своими руками созданный на базе центробежного насоса

Рассмотрим конструкцию на основе насоса типа Pacer Pumps 200GPM. Его корпус изготовлен из прочного пластика, вес составляет 18 кг. Нагнетающее усилие создается благодаря силовому агрегату Intek, мощностью пять лошадиных сил. Устройство оборудовано двухдюймовыми патрубками всасывания и нагнетания, усилие напора составляет порядка 35 метров.

Насос ставится на плавсредство, после чего соединяется с подходящей по размеру трубой из материала ПВХ. Она выводится через отверстие в носовом отсеке днища в воду. Дополнительно конструкция снабжается сетчатым фильтром и выполняет функцию водозаборника.

Настройка водомета на пвх лодке

МАГАЗИН ВОДОМЕТОВ И МОРСКИХ ТОВАРОВ

Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

ТЕХ ИНФОРМАЦИЯ

Рекомендация jet777.ru

Сузуки 20 4 такта, Меркури 20 4 такта

Меркури 40-50, Тохатсу 50, Ямаха 40-70 (в сборе)

Вал приводной в сборе Сузуки 30 2-х тактная

решётка водозаборника большая серия

Мерури 50 2, 4-х тактные

шайба регулировочная малая и средняя серия

Вал приводной Ямаха 75-100 Y100-4 4-х тактная

втулка заслонки реверса средняя серия

Вал приводной Меркури 50 AKL-44 long, 4-х тактный

гайка фиксации импеллера малая и сред серия

Эксплуатация

Учитывая, что гидравлическое усилие возрастает с уменьшением размера трубы, имеет смысл установить насос максимально близко к корме. Это даст возможность оптимизировать длину сопла и увеличить скорость движения жидкости в магистрали.

Рассматриваемый выше тип двигателя испытан на плавательном средстве длиной 3500 мм с величиной всасывающей трубы 3000 мм. В таких условиях водомет на лодку ПВХ, своими руками созданный, развил около 20 метров водного столба (порядка двух атмосфер). Это позволило развить скорость до 8 км/ч. При испытаниях подобного рода моторов следует быть готовым к неприятностям. Дело в том, что штуцер напора может беспрепятственно открутиться под потоком воды. Дополнительная обработка клеем не дает желаемого результата. Рекомендуется использовать добавочное крепление или фланцы.

Описание водометных лодочных моторов и обзор лучших моделей

Наличие маневренного и скоростного плавательного средства не только повышает комфортность активного времяпрепровождения на природе, но и увеличивает шансы на хороший улов. Именно для таких целей и ставится водомет на лодку, чтобы заставить ее двигаться на реактивной тяге выбрасываемой струи воды. Зная принцип его устройства и рейтинг лучших моделей, можно сделать правильный выбор этого силового агрегата.

Как сделать водомет для лодки своими руками на базе лодочного мотора?

В качестве опытных образцов можно использовать агрегаты «Ветерок 12», «Москва», «Стрела», СМ и прочие, подходящие по мощности и размеру. Водовод допустимо расположить внутри либо снаружи плавательного средства. Первый вариант популярнее, поскольку при внешнем размещении усиливается гидродинамическое сопротивление. Элементы водовода изготавливаются из труб и листовой нержавейки подходящей толщины.

Предварительно необходимо создать чертеж водомета для лодки своими руками, что позволит рассчитать положение и соединение всех используемых деталей. Заготовки нужной конфигурации изготавливают при помощи ручной оправки или гибочного вальцового станка. Лопасти винта вырезаются также из аналогичного материала. Затем их необходимо профилировать и приварить к ступице. На стадии проекта модель водоотвода можно выполнить из папье-маше. После ее разрезки пополам получится выкройка для окончательной заготовки. Крутящий момент от мотора будет осуществляться посредством стандартного редуктора. Он монтируется на основном дейдвуде при помощи специального фланца.

Как создать двигатель самостоятельно?

Двигатель своими рукам создать не так трудно, как может показаться на первый взгляд. Водометные движители обычно изготавливаются рыбаками на основе конструкции двигателя классического типа. Будущее изделие может базироваться, к примеру, на китайских моделях двигателей или на отечественных (от 5л до 100л). Чертежи данных конструкций представлены в следующем виде:

Чтобы сделать водометный мотор, можно воспользоваться классическим редуктором штатного образца: он должен быть закреплен на основном дейдвуде в области двигателя. Реализуется это путем использования фланца. После этого берется заготовка из металла, куда следует присвоить развертку водозаборника, 6 лопастей и водозаборника.

Чтобы создать заготовку на базе стандартной схемы, применяются напильник и вальцы. После, при помощи этих же инструментов производится обработка изделия. В результате проделанной работы заготовка получает необходимую форму. После этого наступает момент для того, чтобы сварить швы продольного и поперечного типов.

Водометная конструкция должна обзавестись также ступицей: для данной части отводится область в месте бобышка. Помпа лодки в сухой структуре имеет вес в двадцать килограмм. Тем не менее, схема этого изделия может встречаться в очень редких случаях. Однако любой человек может изготовить помпу самостоятельно, так как в глобальной сети присутствует вполне достаточное количество инструкционных материалов. Важно также учесть, что водометные лодки имеют большую степень рентабельности, чем лодки с простым двигателем.

Преимущества водометных двигателей

Водомет является примером пропульсивной системы со сложной конструкцией. Устройство посредством насоса втягивает воду, придает ей достаточный разгон и сквозь сопло выталкивает ее. Чтобы поворачивать плавсредство, предусмотрен поворот сопла в обе стороны по горизонтали, а задний ход обеспечивает дефлектор, направляющий поток воды обратно.

Слабой стороной системы считается потеря энергии при трении, но это с лихвой компенсируется эффективной работой импеллера водомета — крыльчатки насоса. Поэтому двигатели с гребными винтами и водометный движитель практически не отличаются в производительности на малых и средних скоростях. А при предельных нагрузках превосходство второго варианта становится неоспоримым.

При необходимости частого движения по мелководью с глубиной менее 1 м, водометы не имеют альтернативы. Двигатель способен вытолкнуть судно на берег, а после без проблем вернуть в водоем обратной струей — поток воды направляется под корпус самодельного водометного катера. Маневренность, если судном управляет опытный пользователь, знающий особенности системы, улучшается.

Основное преимущество — безопасность. Крыльчатка располагается внутри системы, а значит не может нанести вред людям или животным, оказавшимся вблизи лодки.

На каких лодках устанавливаются

Парадокс заключается в том, что водометные двигатели используют на гигантских паромах (мощные многовальные водометы), и на гидроциклах. А основной сегмент рынка прогулочных катеров приходится на моторы с гребным винтом. Но в ряде случаев водометные насадки на лодочные моторы оказываются незаменимым. Спасательные суда и катера, что служат буксиром для любителей водных лыж, применяют только водометные двигатели, ведь они полностью безопасны для людей и животных, оказавшихся поблизости.

Все о двигателях водометных для лодок

Практически в каждом современном водном транспорте задействуются водопроточные двигатели. Одной из наиболее используемых разновидностей данных устройств является водометный движитель.

Это устройство применяется для лодок нового образца, которые работают в области мелководья, либо служит подруливающим изделием, созданным для усовершенствования маневренности морского транспорта.

Устройство агрегата

Никаких кардинальных отличий в конструкции водомета и двигателя с гребным винтом нет. Входной вал оснащен импеллером, что создает направленный поток воды. В водомете крыльчатка находится внутри двигателя. Входящее и выходящее отверстие разнятся в диаметре. Изменить направление струи воды позволяет реверсивно-рулевая управляющая система.

Управление аналогичным катером с разными типами двигателя отличается. Поэтому производители водометов предлагают пройти курс обучения, чтобы пользователь, привыкший к винтовому мотору, изучил нюансы и смог обрести уверенность в действиях. Во избежание турбулентности до попадания воды в импеллер, используется профилированная внутренняя часть водомета.

Принцип работы и конструкция

Водометный движитель, или попросту водомет, представляет собой движитель (специальное устройство, которое преобразует энергию источника внешнего типа или двигателя, путем взаимодействия с окружающей средой, в процесс перемещения транспорта), чья сила, предающая морскому судну движение, образуется водной струей, которая выталкивается из него.

По сути водометный движитель – это насос водяного типа, функционирующий в подводном пространстве.

Принцип работы устройства напоминает способ передвижения некоторых моллюсков (осьминоги, медузы и т.д). Данные виды морских существ передвигаются посредством выбрасывания вбираемой воды.

Водометные движители в своей конструкции имеют четыре основных составляющих:

Водовод является трубой профилированного образца, в которой поток воды становится быстрее или благодаря механизму лопастного типа, или благодаря энергии топливного сгорания, или же благодаря давлению газа в сжатом виде. Последняя система способствует направленному движению струны сквозь выходное отверстие, расположенное в кормовой области. Водная масса, отбрасываемая резким импульсом, создает основной упор двигателя, а это в свою очередь заставляет судно двигаться на поверхности воды.

Водоводы находятся во внутренней части корпуса любой водометной подвесной лодки или катера с водометным движителем. То насколько может быть эффективен водометный двигатель, зависит в основном от того, какую форму имеют водопроводы, где они располагаются и какой конструкцией обладают водозаборники.

РРУ, во время совершения вращательных движений в горизонтальной потоковой плоскости, заставляет судно поворачиваться. В случае если поток перекрывается прямо из сопла, то водная струя делает поворот в обратную сторону, придавая судну обратный ход.

Водомет довольно часто забивается морскими водорослями. Когда они наматываются на импеллер и вал, то может произойти заклинивание механизма. Для таких случаев во избежание поломки системы, водометные лодочные двигатели предусматривают наличие на поверхности вала специальной шпонки. Можно открыть маленький люк удалить все водоросли.

Как сделать двигатель своими руками

Большинство потребителей считают водометные двигатели роскошью, ведь их стоимость может в полтора раза превосходить цену мотора с гребным винтом. Поэтому решение изготовить водометы для лодок своими руками будет выгодным. Практика показала, что лучше отдать предпочтение изготовлению на базе лодочного мотора «Ветерок-12» водомета, что будет обладать отличными эксплуатационными свойствами. Кроме того, стоимость и доступность серийных деталей агрегата играет важную роль.

После переделки самодельный водомет для лодки добавит в весе всего 1 кг, будет обладать показателем водоизмещения в 450 кг и позволит развивать скорость до 25 км/час.

Схемы и чертежи

Главной проблемой может стать поиск водомета оптимальной конструкции. Четкая схема сборки устройства на базе «Ветерок-12» практически не встречается в сети.

Чертеж водомета на лодку:

Материалы и инструменты

Чтобы приступить к работе, нужно подготовить необходимые материалы и инструменты, убедиться в их качестве. Ошибка во время работы или применение низкопробных материалов приведет к поломке мотора. Понадобятся следующие элементы:

• «Ветерок-12» или другой выбранный вами мотор с фланцем;
• специальный редуктор;
• развертки водосборника;
• металл для заготовок;
• штуцеры и ступица.

Среди инструментов не обойтись без сварочного аппарата и расходных материалов, напильника и гибочных вальцов либо оправки. Также заранее нужно купить надежный водостойкий клей от проверенного производителя.

Процесс изготовления

Для достижения нужного показателя гидродинамического сопротивления и повышения маневренности лодки, в водосборнике должно быть предусмотрено специальное углубление. Верхняя передняя кромка конструкции должна располагаться на 3,5 см ниже днища. Редуктор крепится на двигателе посредством фланца. На металле рисуются заготовки лопастей (6 шт), что позволит выполнить своими руками импеллер для водомета, обечайки и водосборника. Придать нужную форму частям конструкции можно посредством напильника и гибочных вальцов или оправки.

После предстоит выполнить большой объем сварочных работ: водоотвод и камера водомета получатся после сварки поперечных и продольных швов. Ступицу следует разместить на бобышке устройства. Место размещения водовода зависит от конструкции лодки: может располагаться в корпусе и за его пределами.

Водомет для лодки ПВХ создается по аналогичному принципу. Задание упрощается тем, что для модернизации подойдет любой лодочный мотор небольшого веса — импортные модели в этом аспекте имеют преимущество.

Выбор водомета

Учитывая то, что водометные установки имеют несколько разновидностей, нелишне указать на их особенности:

1. Водометные установки для установки на маломерные лодки.
2. Водометные движители для катеров и лодок с двойной системой управления.
3. Водометные установки, выполненные в одном целом корпусе с двигателем внутреннего сгорания.
4. Двигатели, выполненные в качестве насадок на обычные моторы для лодок.

Исходя из такой классификации, становится понятно, что на большие катера и яхты в основном устанавливаются стационарные водометные установки, являющиеся частью корпуса судна, управление движением судна производится посредством электрического или механического привода со штурвала судна.

Для небольших катеров и яхт используются съемные водометы, которые крепятся на транец, управление такими судами может осуществляться как со штурвала, так и непосредственно двигателем.

Для резиновых и малых лодок рекомендуются к применению малых моторов с водометами-приставками, с управлением непосредственно двигателем.

Условия применения водометного двигателя

Водометы считаются универсальными устройствами, поэтому их используют на любой глубине. Никаких особых требований к агрегатам при установке на ПВХ лодку не предусмотрено. Главное не ошибиться в просчете необходимой мощности самого двигателя, что соответствует параметрам судна. Стоит учитывать все особенности управления плавсредством, что позволит получить преимущества в маневренности и скорости при эксплуатации двигателя.

Самодельные водометы используются наряду с заводскими моделями, но обходятся гораздо дешевле как при создании, так и в обслуживании.

Применение водометов

Водометные устройства типа «Заря» достаточно часто используются на судах, плавающих на мелководье. К примеру, на таких, как легкие моторные лодки или скоростные суда, использующиеся для буксировки, а также судна, которые служат в качестве подруливающего агрегата для улучшения маневренности.

Водометные устройства используются в качестве движка на катерах.

Такие компании изготовители, как Suzuki или Yamaha, специализирующиеся на выпуске лодочных моторов, выпускают подвесные движки с уже встроенным водометным устройством или специальные приставки.

Модели предусмотрены для самостоятельной установки, к примеру, на водные гидроциклы, или на воднолыжники.

Многие конструкции, благодаря особенному строению, используются для установки на военную технику, к примеру, на плавающее на сегодняшний момент и активно используемой в РФ.

Для судов подводного флота, в настоящее время используются модели с водометным двигателями двух основных типов, выполненные во Франции или РФ.
