Тестер транзисторов и других радиодеталей своими руками

Необходимые детали

Это тестер, имеющий магнитоэлектрический механизм для измерения тока, поэтому он мерит только постоянный ток. Подвижная катушка со стрелкой крепится на растяжках. Применяется в аналоговых электроизмерительных приборах.

Найти на блошином рынке или купить в магазине радиодеталей проблем не составит. Там же можно приобрести и остальные материалы и компоненты, а также приставки к мультиметру. Кроме микроамперметра потребуется:

• десяток постоянных резисторов;
• один переменный резистор;
• гнездовой разъем на 12-16 контактов;
• кусок одностороннего стеклотекстолита;
• пара метров медного многожильного провода сечением 1 кв. мм;
• 40 см одножильного медного провода сечением 4 кв. мм;
• припой, канифоль, паяльник на 60 Вт.

Если человек решил сделать себе мультиметр своими руками, значит, других измерительных приборов у него нет. Исходя из этого, и будем дальше действовать.

Как самостоятельно поменять проводники

Несмотря на то что провода тонкие, они легко поддаются замене и ремонту.

1. Разбираем щупы и распаиваем места соединений, удаляем старый провод.
2. Берем новый и зачищаем его изоляцию, припаиваем к внутреннему концу щупа.
3. Срезаем небольшую часть изоляции до штекера и распаиваем ее, формируя защиту для выполненного контакта.
4. Можно пользоваться — мультиметр работает.

Заменять провода для мультиметра своими руками лучше в помещении с небольшой влажностью, иначе есть риск возникновения окисления контактов.

Выбор диапазонов измерения и вычисление номиналов резисторов

Определим для тестера диапазон измеряемых напряжений. Выберем три самых распространенных, покрывающих большинство потребностей радиолюбителя и домашнего электрика. Это диапазоны от 0 до 3 В, от 0 до 30 В и от 0 до 300 В.

Максимальный ток, проходящий через самодельный мультиметр равен 300 мкА. Поэтому задача сводится к подбору добавочного сопротивления, при котором стрелка отклонится на полную шкалу, а на последовательную цепочку Rд+ Rвн будет подано напряжение, соответствующее предельному значению диапазона.

То есть на диапазоне 3 В Rобщ=Rд+Rвн= U/I= 3/0,0003=10000 Ом,

где Rобщ – это общее сопротивление, Rд – добавочное сопротивление, а Rвн – внутреннее сопротивление тестера.

Rд=Rобщ-Rвн=10000-3000=7000 Ом или 7кОм.

На диапазоне 30 В общее сопротивление должно быть равно 30/0,0003=100000 Ом

Rд=100000-3000=97000 Ом или 97 кОм.

Для диапазон 300 В Rобщ=300/0,0003=1000000 Ом или 1 мОм.

Rд=1000000-3000=997000 Ом или 997 кОм.

Для измерения токов выберем диапазоны от 0 до 300 мА, от 0 до 30 мА и от 0 до 3 мА. В этом режиме шунтирующее сопротивление Rш подсоединяется к микроамперметру параллельно. Поэтому

А падение напряжения на шунте равно падению напряжения на катушке тестера и равно Uпр=Uш=0,0003*3000=0,9 В.

Отсюда в интервале 0…3 мА

Тогда Rш=Rобщ*Rвн/(Rвн-Rобщ)=300*3000/(3000-300)=333 Ом.

В диапазоне 0…30 мА Rобщ=U/I=0,9/0,030=30 Ом.

Тогда Rш=Rобщ*Rвн/(Rвн-Rобщ)=30*3000/(3000-30)=30,3 Ом.

Отсюда в интервале 0…300 мА Rобщ=U/I=0,9/0,300=3 Ом.

Тогда Rш=Rобщ*Rвн/(Rвн-Rобщ)=3*3000/(3000-3)=3,003 Ом.

Подгонка и монтаж

Чтобы сделать тестер точным, нужно подогнать номиналы резисторов. Эта часть работы самая кропотливая. Подготовим плату для монтажа. Для этого надо расчертить ее на квадратики размером сантиметр на сантиметр или немного меньше.

Затем, сапожным ножом или чем-нибудь подобным по линиям прорезается медное покрытие до основы из стеклотекстолита. Получились изолированные контактные площадки. Отметили, где будут расположены элементы, получилось подобие монтажной схемы прямо на плате. В дальнейшем, к ним будут припаяны элементы тестера.

Чтобы самодельный тестер выдавал правильные показания с заданной погрешностью, все его компоненты должны иметь характеристики по точности такие же, как минимум, и даже выше.

Внутреннее сопротивление катушки в магнитоэлектрическом механизме микроамперметра будем считать равным заявленным в паспорте 3000 Ом. Количество витков в катушке, диаметр провода, электропроводность металла, из которого сделана проволока известны. Значит, данным завода-изготовителя верить можно.

А вот напряжения батареек на 1,5 В могут немного отличаться от заявленных производителем, а знание точного значения напряжения потом потребуются для измерения тестером сопротивления резисторов, кабелей и других нагрузок.

Тестер транзисторов и других радиодеталей своими руками

Привет всем любителям самоделок. В данной статье я расскажу, как сделать тестер транзисторов и других радиодеталей своими руками, в сборке которого поможет кит-набор, заказать его можно будет по ссылочке в конце статьи. Данный тестер позволяет проверить такие радиодетали, как транзисторы, конденсаторы, резисторы, а также катушки индуктивности. На его экране выводится вся необходимая информация о подключенном компоненте, а также при подключении транзистора показывается распиновка выводов, что очень удобно.

Перед тем, как прочитать статью, предлагаю посмотреть видео, где подробно показан весь процесс сборки кит-набора и его тестирование на различных радиодеталях.

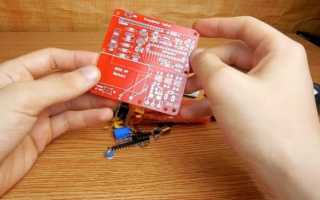

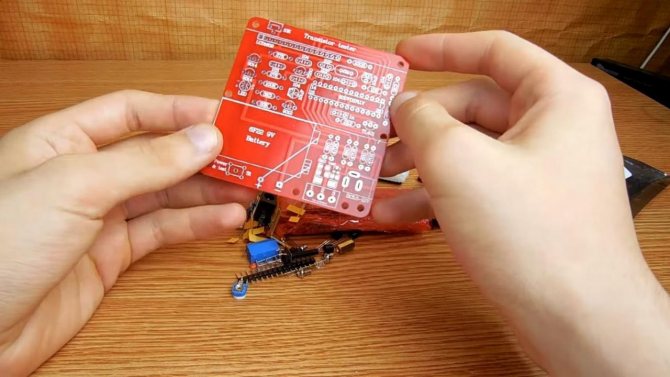

Для того, чтобы сделать тестер транзисторов и других радиодеталей своими руками, понадобится:

* Кит-набор * Паяльник, припой, флюс * Бокорезы * Приспособление для пайки «третья рука» * Отвертка с крестообразным шлицем * Мультиметр * Батарейка «Крона» Шаг первый. В комплекте к кит-набору идет большая двухсторонняя печатная плата с металлизированными отверстиями, ее качество достаточно хорошее.

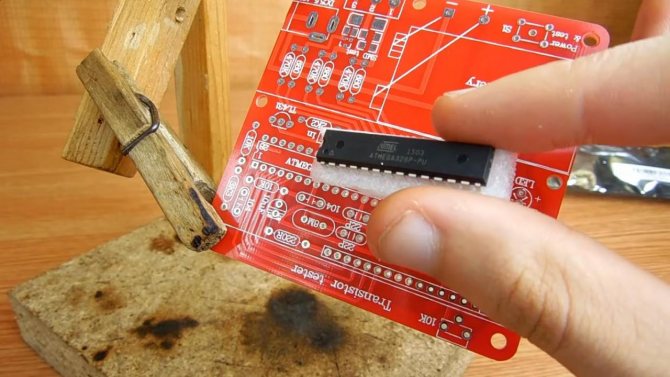

Первым делом устанавливаем плату в приспособление для пайки «третья рука» и начинаем расставлять компоненты на свои места, инструкции к кит-набору не было, но на плате все хорошо подписано.

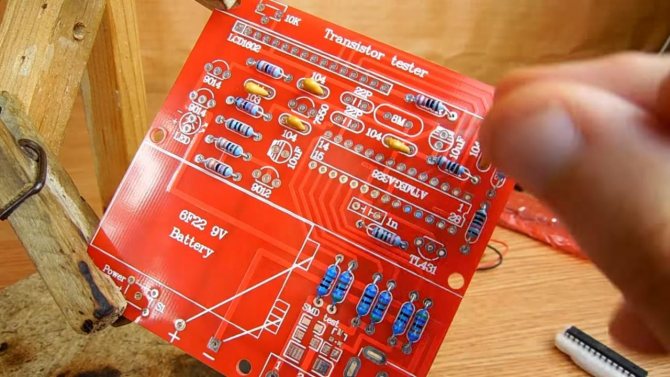

Сначала вставляем резисторы, одинаковые номиналы скреплены бумажкой. Определяем сопротивление резисторов при помощи мультиметра или цветовой маркировки с таблицей, затем устанавливаем на плату согласно номиналам, указанным на плате. С обратной стороны платы подгибаем выводы, чтобы при пайке радиодетали не выпали.

После это разворачиваем плату другой стороной и припаиваем резисторы, для лучшей пайки наносим немного флюса, остатки выводов удаляем бокорезами или кусачками. При удалении выводов будьте осторожны, так как вместе с этим можно оторвать дорожку от платы.

Также в комплекте есть один пленочный конденсатор прямоугольной формы, на плате маркировка под него такой же формы с надписью номинала 1n.

Далее вставляем кварц, на плате он указан маркировкой 8М. Затем устанавливаем 4 транзистора и стабилитрон, их располагаем согласно названию и маркировке на плате в виде полукруглого корпуса. Для индикации работы тестера предусмотрен один светодиод. Вставляем его в отверстия, ориентируясь по длине ножек, длинная это плюс, короткая — минус, на плате полярность подписана. Для настройки правильной работы экрана на плату устанавливаем переменный резистор, он имеет три вывода, поставить его неправильно не получится из-за их расположения. Затем припаиваем компоненты и как обычно, удаляем остатки выводов. Шаг четвертый. Для установки микросхемы на плату предусмотрено специально гнездо. Устанавливаем его на плату, ориентируясь по ключу на корпусе и на самой плате в виде выемки.

Затем вставляем кнопку включения и теста. Припаиваем выводы деталей. Далее вставляем микросхему в гнездо, ориентируясь по ключу в виде полукруга. После это в отверстия на плате дисплея вставляем контакты для подключения и припаиваем их с лицевой стороны.

Отмываем плату от остатков флюса при помощи щетки и растворителя, также хорошо подойдет бензин «калоша». Шаг пятый. Тестер полностью готов, подключаем к нему батарейку «крона» и снимаем защитную пленочку с экрана. Для правильного отображения информации на экране отверткой покручиваем резистор в то положение, когда будет отчетливо виден текст. А теперь можно проверить тестер на различных радиодеталях. Начнем с транзистора, подключаем его выводы к колодкам тестера и через некоторое время, которое уходит на замер всех данных, на дисплее видим всю подробную информацию о компоненте, также видно распиновку выводов.

При подключении конденсатора выводится информация о емкости, тем самым можно судить о его состоянии. Также при помощи этого тестера можно узнать сопротивление резистора, что очень удобно в сборке других кит-наборов. Данный тестер транзисторов и других радиодеталей будет полезен как начинающим, так и тем, кто давно дружит с радиоэлектроникой. На этом у меня все, всем спасибо за внимание и творческих успехов.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Определение точного напряжения батарейки

Для того чтобы самому выяснить действительное напряжение батарейки потребуется хотя бы один точный резистор номиналом 2 или 2,2 кОм с погрешностью 0,5%. Этот номинал резистора выбран из-за того, что при последовательном подключении с ним микроамперметра, общее сопротивление цепи составит 5000 Ом. Следовательно, проходящий через тестер ток будет около 300 мкА, и стрелка отклонится на полную шкалу.

Если тестер покажет, к примеру, 290 мкА, значит, напряжение батареи равно

Теперь зная точное напряжение на батарейках, имея одно точное сопротивление и микроамперметр можно подобрать необходимые номиналы сопротивления шунтов и добавочных резисторов.

Сбор блока питания

Блок питания для мультиметра собирается из двух последовательно соединенных батареек по 1,5 В. После этого к нему подключается последовательно микроамперметр и предварительно отобранный по номиналу резистор в 7 кОм.

Тестер должен показать значение близкое к предельному току. Если прибор зашкалит, то последовательно к первому резистору необходимо подсоединить второй, маленького номинала.

Если показания меньше 300 мкА, то параллельно к этим двум резисторам, подключают сопротивление большого номинала. Это уменьшит общее сопротивление добавочного резистора.

Такие операции продолжаются до тех пор, пока стрелка не установится на пределе шкалы в 300 мкА, что сигнализирует о точной подгонке.

Для подбора точного резистора на 97 кОм, выбираем ближайший, подходящий по номиналу, и проделываем те же процедуры, что и с первым на 7 кОм. Но так как здесь необходим источник питания 30 В, то потребуется переделка питания мультиметра из батарей на 1,5 В.

Описание конструкции самодельных токовых клещей

Для сборки устройства понадобится чувствительный датчик Холла, к примеру, UGN3503. На рисунке 1 изображено устройство самодельной клещи. Необходим, как уже сказано, датчик Холла, а так же, кольцо ферритовое диаметром от 20 до 25 мм и крупный «крокодил», к примеру, подобный как на проводах для запуска (прикуривания) автомобиля.

Ферритовое кольцо необходимо точно и аккуратно распилить либо разломить на 2-е половинки. Для этого ферритовое кольцо необходимо сначала подпилить алмазным надфилем или пилкой для ампул. Далее, поверхности разлома ошкурить мелкой шкуркой.

С одной стороны на первую половинку ферритового кольца приклеить прокладку из чертежного ватман. С другой стороны на другую половинку кольца наклеить датчик Холла. Приклеивать лучше всего эпоксидным клеем, только нужно проследить, чтобы датчик Холла хорошо прилегал к зоне разлома кольца.

Следующий шаг – соединяем обе половинки кольца и обхватываем его «крокодилом» и приклеиваем. Теперь при нажатии на ручки «крокодила» ферритовое кольцо будет расходиться.

Необходимые детали

Это тестер, имеющий магнитоэлектрический механизм для измерения тока, поэтому он мерит только постоянный ток. Подвижная катушка со стрелкой крепится на растяжках. Применяется в аналоговых электроизмерительных приборах.

Найти на блошином рынке или купить в магазине радиодеталей проблем не составит. Там же можно приобрести и остальные материалы и компоненты, а также приставки к мультиметру. Кроме микроамперметра потребуется:

• десяток постоянных резисторов;
• один переменный резистор;
• гнездовой разъем на 12-16 контактов;
• кусок одностороннего стеклотекстолита;
• пара метров медного многожильного провода сечением 1 кв. мм;
• 40 см одножильного медного провода сечением 4 кв. мм;
• припой, канифоль, паяльник на 60 Вт.

Если человек решил сделать себе мультиметр своими руками, значит, других измерительных приборов у него нет. Исходя из этого, и будем дальше действовать.

Выбор диапазонов измерения и вычисление номиналов резисторов

Определим для тестера диапазон измеряемых напряжений. Выберем три самых распространенных, покрывающих большинство потребностей радиолюбителя и домашнего электрика. Это диапазоны от 0 до 3 В, от 0 до 30 В и от 0 до 300 В.

Максимальный ток, проходящий через самодельный мультиметр равен 300 мкА. Поэтому задача сводится к подбору добавочного сопротивления, при котором стрелка отклонится на полную шкалу, а на последовательную цепочку Rд+ Rвн будет подано напряжение, соответствующее предельному значению диапазона.

То есть на диапазоне 3 В Rобщ=Rд+Rвн= U/I= 3/0,0003=10000 Ом,

где Rобщ – это общее сопротивление, Rд – добавочное сопротивление, а Rвн – внутреннее сопротивление тестера.

Rд=Rобщ-Rвн=10000-3000=7000 Ом или 7кОм.

На диапазоне 30 В общее сопротивление должно быть равно 30/0,0003=100000 Ом

Rд=100000-3000=97000 Ом или 97 кОм.

Для диапазон 300 В Rобщ=300/0,0003=1000000 Ом или 1 мОм.

Rд=1000000-3000=997000 Ом или 997 кОм.

Для измерения токов выберем диапазоны от 0 до 300 мА, от 0 до 30 мА и от 0 до 3 мА. В этом режиме шунтирующее сопротивление Rш подсоединяется к микроамперметру параллельно. Поэтому

А падение напряжения на шунте равно падению напряжения на катушке тестера и равно Uпр=Uш=0,0003*3000=0,9 В.

Отсюда в интервале 0…3 мА

Тогда Rш=Rобщ*Rвн/(Rвн-Rобщ)=300*3000/(3000-300)=333 Ом.

В диапазоне 0…30 мА Rобщ=U/I=0,9/0,030=30 Ом.

Тогда Rш=Rобщ*Rвн/(Rвн-Rобщ)=30*3000/(3000-30)=30,3 Ом.

Отсюда в интервале 0…300 мА Rобщ=U/I=0,9/0,300=3 Ом.

Тогда Rш=Rобщ*Rвн/(Rвн-Rобщ)=3*3000/(3000-3)=3,003 Ом.

Электрик в доме

Автор: admin, 14 Окт 2013

Бывает очень полезно иметь под рукой малогабаритный тестер. Такой тестер можно сделать своими руками. Данный прибор измеряет постоянное и переменное напряжение, сопротивление, определяет фазу, возможна проверка транзисторов и диодов и электролитических конденсаторов.

Схема тестера

Схема самодельного тестера очень проста и уместится в спичечном коробке, конструкция зависит от типа используемого микроамперметра.

Тестер своими руками

На схеме обозначено:

• R1 — резистор МЛТ-1, 10 МОм.
• R2 — резистор МЛТ-0,125, 1 МОм.
• R3 — резистор МЛТ-0,125, 100 кОм.
• R4 — резистор МЛТ-0,125, 220 кОм.
• R5 — резистор МЛТ-0,125, 20 кОм.
• R6 — резистор СП3-16, 10 кОм.
• R7 — резистор МЛТ-0,125, 39 Ом.
• D1 — диод КД105Г.
• D2 — светодиод АЛ307А.
• L1 — неоновая лампа ТН-0,8.
• µА- микроамперметр М733.5.
• G1 — состоит из двух элементов PX625A (LR9,V625U).
• S1 — переключатель ПД9-1.

Детали схемы

Резистор R6 может быть марки СП3-44, СП4-1а или другой малогабаритный, резистор. Резистор R1 лучше составить из нескольких (2-3 шт) МЛТ-0,5. Остальные резисторы могут быть любыми, рассчитанными на мощность не меньше указанной.

Вместо диода D1 можно использовать любой выпрямительный диод, но следует помнить, что максимальная амплитуда измеряемого переменного напряжения не должна превышать допустимого значения обратного напряжения диода. Для указанного диода КД105Г это 800 В, поэтому, несмотря на предел измерения ~2000В, не следует измерять напряжение выше 800 В.

В качестве светодиода D2 можно взять любой из серии АЛ307 или другой с прямым напряжением 2-3 В и прямым током около 20 мА.

Вместо неоновой лампы ТН-0,8 можно использовать любую малогабаритную.

Микроамперметр можно взять М4248 или другой с током полного отклонения стрелки 100 мкА. Также можно использовать микроамперметры из старых магнитофонов, но придётся градуировать их шкалу.

В качестве батареи питания можно использовать любые элементы на суммарное напряжение 2,0-3,2 В. Конечно лучше отдать предпочтение малогабаритным аккумуляторам.

S1 можно взять любой, опять-таки чем меньше, тем компактней будет прибор.

Разъёмы ХТ можно использовать любые, например типа ШР или ОНЦ-РГ, или вообще самодельные.

Все детали схемы можно разместить на самодельной печатной плате, как изготовить такую плату можно прочитать в этой статье.

Работа прибора

Измерение постоянного напряжения производится микроамперметром по току в цепи R1 (R2 или R3). Переменное напряжение измеряется теми же цепями, но при разомкнутом S1.

Сопротивление от 1 до 1000 кОм измеряется по току через амперметр через цепь ХТ6(+Rх), G1, µА, R5, R6, ХТ5(Rх). При этом подстроечным резистором R6 устанавливается «ноль» при замкнутых разъёмах ХТ5, ХТ6. Сопротивление от 0 до 1 кОм «прозванивают» через цепь ХТ6, G1, R7, D2, ХТ7. Сопротивление можно грубо оценить по яркости свечения светодиода.

Через выводы ХТ5-ХТ6 можно «прозвонить» диод, определить его катод и анод, проверить целостность p-n — переходов транзистора, определить структуру транзистора и проверить исправность электролитических конденсаторов.

Для определения «фазы» нужно прикоснуться пальцем к выводу К1 и проводом от разъёма касаются токоведущих частей, при контакте с фазой зажгётся неоновая лампочка L1.

Величину заряда G1 можно проверить соединив проводом гнёзда ХТ3 и ХТ6, при замкнутом S1.

Гнёзда ХТ4 и ХТ6 можно использовать для подзарядки G1 не вынимая батарею из прибора.

Также через разъёмы ХТ4-ХТ5 можно измерять постоянное напряжение 0-2В при крайнем левом (по схеме) положении движка R6 и 0-3В при крайнем правом положении движка R6.

Градуировка прибора

При использовании указанных микроамперметров градуировку приборов проводить не нужно.

По переменному току градуируют прибор подав на гнёзда ХТ3 и «общий» ХТ4 (при разомкнутом S1) напряжение ровно 20 В. Потом уменьшают напряжение до нуля с шагом 1-5В и карандашом ставят штрихи.

По сопротивлению прибор калибруют подсоединяя к разъёмам ХТ5-ХТ6 резисторы сопротивлением от 1 кОм до 1 МОм.

Показания прибора можно проверить с помощью заводского тестера(авометра) измеряя ими одни и те же параметры.

Будьте осторожны при измерении высоких напряжений, убедитесь в том, что щупы прибора имеют хорошую изоляцию, лучше использовать заводские, испытанные повышенным напряжением, щупы.

Если у вас остались какие-то вопросы, то пишите в комментариях, обязательно просмотрю и отвечу.

Будет интересно почитать:

Автоматика для насосов

Кондиционер своими руками

Пробки электрические

Рубрики: Полезные устройства, Электронные устройства Метки: индикатор, своими руками, электричество

Подгонка и монтаж

Чтобы сделать тестер точным, нужно подогнать номиналы резисторов. Эта часть работы самая кропотливая. Подготовим плату для монтажа. Для этого надо расчертить ее на квадратики размером сантиметр на сантиметр или немного меньше.

Затем, сапожным ножом или чем-нибудь подобным по линиям прорезается медное покрытие до основы из стеклотекстолита. Получились изолированные контактные площадки. Отметили, где будут расположены элементы, получилось подобие монтажной схемы прямо на плате. В дальнейшем, к ним будут припаяны элементы тестера.

Чтобы самодельный тестер выдавал правильные показания с заданной погрешностью, все его компоненты должны иметь характеристики по точности такие же, как минимум, и даже выше.

Внутреннее сопротивление катушки в магнитоэлектрическом механизме микроамперметра будем считать равным заявленным в паспорте 3000 Ом. Количество витков в катушке, диаметр провода, электропроводность металла, из которого сделана проволока известны. Значит, данным завода-изготовителя верить можно.

А вот напряжения батареек на 1,5 В могут немного отличаться от заявленных производителем, а знание точного значения напряжения потом потребуются для измерения тестером сопротивления резисторов, кабелей и других нагрузок.

Определитель напряжения стабилизации стабилитрона

Стабилитроны часто встречаются в любительских радиоэлектронных схемах. Однако перед его использованием необходимо проверить его работоспособность, а также определить напряжение стабилизации. Чтобы замерить напряжение стабилизации на мультиметре потребуется собрать дополнительную схему, которая состоит из следующих деталей:

1. Транзисторы 2N5401 и 2N5551.
2. Диод UF4007.
3. Постоянные резисторы на 220, 100, 47, и два на 1 кОм.
4. Электролитический конденсатор 10 мФ.
5. Дроссель, намотанный на ферритовом стержне проволокой 0,15 мм — 150 витков.

Для питания схемы потребуется дополнительный источник питания — батарейка 1,5 В.

Резистор 47 кОм выполняет роль постоянной нагрузки и не даёт конденсатору выйти из строя. При этом токоограничивающий резистор 1 кОм не позволит стабилитрону выйти из строя при неправильном подключении.

Схему можно собрать на макетной плате, но по возможности лучше выполнить монтаж на специально изготовленной печатной плате. Такое устройство будет полезным для каждого радиолюбителя и его следует держать под рукой при ремонте или сборке электронных схем со стабилитронами.

Определение точного напряжения батарейки

Для того чтобы самому выяснить действительное напряжение батарейки потребуется хотя бы один точный резистор номиналом 2 или 2,2 кОм с погрешностью 0,5%. Этот номинал резистора выбран из-за того, что при последовательном подключении с ним микроамперметра, общее сопротивление цепи составит 5000 Ом. Следовательно, проходящий через тестер ток будет около 300 мкА, и стрелка отклонится на полную шкалу.

Если тестер покажет, к примеру, 290 мкА, значит, напряжение батареи равно

Теперь зная точное напряжение на батарейках, имея одно точное сопротивление и микроамперметр можно подобрать необходимые номиналы сопротивления шунтов и добавочных резисторов.
