Постройка яхты самостоятельно является достаточно сложным процессом, который подразумевает временные и материальные затраты. А иногда, самостоятельно построить яхту и вовсе не представляется возможным, из-за чего приходится привлекать специалистов, опыт и знания которых сведут к минимуму возможные ошибки или просчеты. Но перед тем как построить такое судно, нужно определиться, как оно будет выглядеть, для каких целей использоваться, и, конечно, обрисовать функции проектируемого плавсредства.
Независимо от того, какую вы планируете сделать яхту своими руками, данный процесс следует начинать с корпуса. В качестве материала лучше всего использовать древесину, ведь с ней довольно просто работать. Также, сейчас в продаже имеется огромное количество различных материалов, которые эффективно защитят корпус от агрессивного воздействия воды. Если же вы планируете постройку яхты своими руками, у которой имеется парус, то сначала нужно рассчитать, в какую цену он вам обойдется, вместе с корпусом.
Важно, чтобы на данном этапе не было ошибок, ведь в противном случае, ваш проект может не состояться или эксплуатация судна станет невозможной. Для недопущения просчетов, не лишним будет посещение специализированных магазинов или консультация со специалистами.
Итак, если вы задаетесь вопросом: «Как самому построить яхту?», или у вас цель – иметь свое судно, с которого можно ловить рыбу или отдыхать всей семьей, то внимательно ознакомьтесь с этой статьей.
Как построить яхту своими руками и какие нужны материалы?
Как уже говорилось выше, самостоятельно построить яхту лучше всего из древесины. Но какой тип дерева для этого выбрать, и какие еще материалы нужно использовать?

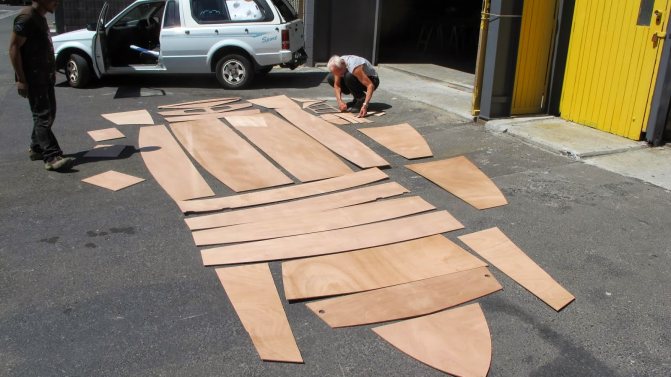

В качестве строительного материала чаще всего применяют фанеру разной толщины, которая прекрасно скрепляется эпоксидной смолой, продающейся в хозяйственных магазинах.
Если раньше, небольшие яхты своими руками, выполненные из дерева, доставляли множество хлопот, то сейчас, фанера практически не впитывает влагу, а современные лаки делают корпус практически герметичным и устойчивым к агрессивным воздействиям окружающей среды.
Те, кто имеет маленькую яхту из дерева, сделанную своими руками, даже говорят, что благодаря ее качественной лакировке, за судном можно вообще не ухаживать в течение 5 лет.
Одним из самых эффективных клеящих веществ, используемых в яхтостроении, является эпоксидная смола. Этот материал произвел настоящую революцию в данной отрасти, благодаря тому, что исчезла необходимость использовать высокое давление для прессования, как результат, появилась возможность скреплять самые разные материалы.
Строим алюминиевый парусный круизёр
Отличная идея. И главно без гнутья.
Читайте также:
Рулевой 3-го класса
В свое время (давно) работал на монтаже нержавеки и от работы окончил курсы сварщиков (TIG/MIG нержавейка/цветмет). На экзаменах в УПК варили пластинки в том числе и алюминий 2-3мм (тавровый шов, итп), эти пластинки заставляли зачищать обезжиривать, придирались к качеству шва итп. Толстый алюминий (более 5мм) на курсах не варили, так как во всех учебниках пишут, что он варится с подогревом, разделкой кромки, с подкладкой медных пластинок итп и на студентов материал переводить нечего, так как такие работы делают в серьезных конторах.
К чему я это все написал? А к тому если эти ребята закончат проект и поплывут, то идет нафиг вся эта технология и теория сварки алюминия с ее сложностью и они докажут это на практике.
Да, когда яхта пойдёт под парусом все эти муки принятия решений и тяжести строительства уже не будут иметь значения. Только этими мыслями и живём!
Пока часть нашей команды отправилась в этап очередной кругосветки (из Гибралтара в Кабо-Верде) мы продолжаем трудиться на своей «верфи».
После прихватки листов борта несколько раз тщательно пробежались по бортам с рейкой. Основные косяки локализовались в носу, приблизительно с 1 по 7 шпангоут.
Носовую часть конкретно потянуло в разные стороны. Проделали долгую монотонную работу, по нескольку раз сверились с плазом, зафиксировали проблемные места и исправили всё что можно было исправить. В некоторых местах повырезали стрингеры. После проваривания их натянуло и вместо плавной погиби они поломались в месте пересечения с рамкой. Новые будем ложить на прихватки и окончательно проварим в момент приварки листов обшивки. Прикинули опять листы к борту, результат более чем! Дальше дело техники, продолжаем работать.
Работа продолжается, хоть и не без трудностей.
В прошлый раз всё закончилось на том, что худо-бедно выставили набор и радовались этому маленькому прорыву. Но, дальше пошли бесконечные примерки листа, подгонки, замеры. Из-за проваленных рамок приходилось временно подкладывать полоски под лист, чтобы вывести правильную форму бортового листа, казалось бы победа так близко, но каждый раз приложенная рейка показывала различные отклонения. Очень тяготил тот факт, что с момента возобновления работ, пытаясь исправить ошибки прошлого мы всё дальше откатывались назад. Возникали всякие мысли, вплоть до радикального демонтажа всего набора и повторной сборки. В итоге решающее значение сыграла третья «глухая» переборка. После первоначальной сварки третью рамку выгнуло саблей (в неё как раз приходят концы стрингеров с обоих сторон) и возникли опасения, что с «подкладушками» не получится проварить переборку герметично в круг. Пришлось принять сложное решение и заменить выгнутые элементы. Чтобы ситуация не повторилась начали кропотливо сверяться с плазом и выставлять набор на прихватках. После выставления стрингеров определили места с зазорами, где-то наварили, где-то приварили подкладные полоски и зашлифовали всё в плоскость. В процессе родили несколько новых методик и ноухау. Сейчас набор готов к прихватке листов борта как никогда. Листы ещё не успели кинуть, но есть определённая уверенность, что работа была проделана не зря. Выше я говорил, что теперь уже совсем не страшно. Слукавил конечно, но, продвигаясь вперёд уверенности становится всё больше. Теперь пойдём дальше по борту. Придётся и дальше вырезать все стрингеры и снова выставлять, самое главное, что это даёт результат, а куда применить вырезанные уголки уже придумали.
-
Читайте также:
Источник

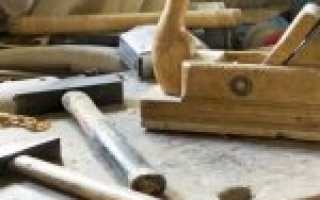

Инструмент для постройки яхты
Чтобы самостоятельно построить яхту из дерева, нужно иметь соответствующее оборудование и инструменты. А именно, нам понадобится дисковая и лучковая пилы, шурупы разных размеров, шлифовальная машинка, электрический рубанок, стамеска, линейка и некоторые другие инструменты.
Также необходимо, чтобы все работы выполнялись в помещении, размером не менее 4х6 метра, где имеется хорошее освещение, отопление и вентиляция – от этого напрямую будет зависеть качество всех выполняемых работ.
Какие нам понадобятся стройматериалы?
Чтобы сделать маленькую яхту своими руками, нам потребуется 3 листа клееной фанеры, которая выпускается специально для постройки лодок, толщиной 5-6 мм. Стоимость одного листа такой фанеры составляет примерно 330 руб. Также понадобится 0,3 куб. метра древесины для планок, что обойдется нам примерно в 1200 руб. Строительство мини-яхты своими руками мы не рекомендуем осуществлять из сосны, ввиду того, что с этим материалом можно намучиться при строгании.
Учитывайте, что древесина, которую мы будем обрабатывать, должна иметь влажность не более 12%, проще говоря, быть почти сухой.
Также, потребуется примерно 4 кг эпоксидной смолы. Что нам обойдется приблизительно в 1300 руб. В качестве загустителя можно использовать кварцевую муку, которая имеет короткие волокна повышенной прочности.
Для работы со всеми этими материалами, не забудьте купить однонаправленные шприцы, не менее 5 кисточек разных размеров, валики из поролона, а также резиновые перчатки, на что тоже уйдет около 1000 рублей. В качестве посуды для смешивания, можно использовать металлические банки или любые другие небольшие емкости. Покупать их не обязательно, ведь можно использовать какие-то старые емкости.
Но строя даже небольшие яхты своими руками, нужно не забывать и о безопасности, поэтому рекомендуем использовать средства индивидуальной защиты – они обойдутся нам примерно в 500 руб.
Моторные алюминиевые лодки для рыбалки
Итак, алюминиевая лодка, какие же преимущества перед конкурентами она имеет? А преимуществ этих на самом деле масса. Из школьного курса химии все должны помнить, что алюминий имеет крайне малый вес, а это дает неоспоримое преимущество продукции из этого металла. К примеру, специально изготовленные алюминиевые рыбацкие лодки на двух людей имеют общий вес не более 18-20 кг, что делает их транспортировку достаточно несложной, так как в данном случае вести речь о покупке специального силового прицепа необходимости нет. Перевозить такую лодку вполне возможно и в одиночку.
Из-за легкости алюминия и лодок из этого металла вытекает еще один плюс – для приведения такого плавсредства в движение не нужно использовать моторы большой мощности, а следовательно, на этот неотъемлемый компонент вы потратите меньше денег и ваша комплексная покупка окажется дешевле. Более того, вы также будете экономить на топливе, так как моторы с меньшей мощностью имеют меньший его расход.
При производстве алюминиевых лодок для рыбалки сплавы на базе этого металла легко получают необходимую фасонную форму. Причем достигается это достаточно просто как при горячем, так и при холодном штамповании. Подобная техника производства позволяет изготавливать изделия, которые будут обладать нестандартной конфигурацией поверхности и гладкими линиями. При совмещении деталей между собой используется сваривание и иные способы.
Современные технологии при этом позволяют добиться поистине идеальных швов, которые не бросаются в глаза и не уродуют внешний вид.
Следующим важнейшим качеством судов из алюминия является их прочность. Перемещаясь по водной глади на подобном плавсредстве можно спокойно швартоваться к каменистому либо скалистому берегу, к пристаням и цементированным берегам.
Более того, во время процесса рыбалки вам не нужно постоянно переживать о песчаном либо каменистом дне. Лодки из алюминия и сплавов с его содержанием не боятся незначительных ударов о каменистую поверхность.
Максимальный вред при этом – это небольшие вмятины, которые вы можете заметить на корпусе.
Следующий немаловажный пункт, это способность алюминия противостоять воздействию воды и окружающей среды. Благодаря своей способности практически моментально вступать с кислородом из воды или воздуха в совмещения и образовывать оксид, который отличается сверхвысокой поверхностной прочностью, алюминий позволяет сохранять изделия практически вечно – они не разрушаются под воздействием воды. В этом случае все зависит от хозяина и от его обращения с лодкой.
И последнее свойство алюминиевых изделий, которое стоит выделить, это возможность их отделки всевозможными красителями. Данная особенность дает возможность нанесения абсолютно эксклюзивных рисунков на поверхность. Для этого нужна краска 3-4 цветов, компрессор и краскопульт, с помощью которых вы превратите собственное рыболовецкое судно в нечто оригинальное и непохожее на других.
Отметим, что сегодня производители делают практически непотопляемые алюминиевые лодки для рыбалки, цены на которые могут значительно варьироваться от размеров, характеристик и так далее. Непотопляемость достигается за счет использования в производстве пенопласта, устанавливаемого между пластами обшивки. Такое решение позволяет лодке оставаться на плаву даже в условиях заполнения водой до краев.
Фирмы производители алюминиевых лодок:
Волжанка, Казанка, Крым, Неман, Обь, Днепр, Воронеж, Прогресс, Вятка, Винбот, Тактика, Вельбот, Smartliner.
Представленные фирмы являются одними из самых популярных в России, но существует еще очень много иностранных фирм, которые представляют еще более высокие характеристики алюминиевых лодок и катеров. К таким относятся следующие фирмы: Lund, GOevil, LAKER, Malutka, RiverCraft, RusBoat и другие.
Начинаем строить: делаем чертеж будущей яхты
Как построить яхту своими руками, чтобы она обошлась нам не очень дорого, при этом была прочной и хорошо выполняла свои функции?
Если мы пользуемся готовыми чертежами, то первым этапом строительства является их изучение, равно как и характеристик нашего будущего судна. На данном этапе становится понятно, что, невзирая на строгость регламента выполнения всех работ, в свое будущее судно можно внести массу дополнений. К примеру, вы можете поэкспериментировать как с внутренней, так и внешней обшивкой корпуса.
При постройке яхты своими руками, шпангоуты вырисовываются на фанере в масштабе 1:1. После чего они вырезаются и устанавливаются на киль. Места, имеющие большую нагрузку, еще раз покрываются слоем клееной фанеры.
Сразу хочется обратить внимание, что в процессе постройки яхты самостоятельно, основными размерами являются те, которые лишь определяют класс нашего будущего судна.
Итак, в первую очередь на эллинг устанавливаем штевень и подзор кормы, после чего, через данные части протягиваем шнур, оставшиеся шпангоуты отмериваются в соответствии с критериями класса и прочно фиксируются.
Для склейки внутреннего кильсона рекомендуем использовать три кедровые доски, толщина которых составляет 1,5 см, а длина 4,30 м. А чтобы он стал закругленным, все это нужно делать сквозь шпангоуты. Аналогично происходит работа и с наружным кильсоном, единственное отличие состоит лишь в том, что здесь нам хватит двух досок.
При изготовлении мини-яхты своими руками, внутренний кильсон с подзором кормы и штевнем соединяется при помощи шпонок. Стрингеры, мы должны сделать треугольными, ведь при одинаковом весе, площадь клееных поверхностей увеличивается.
После чего, происходит склейка стрингеров с обзором кормы, шпангоутами и штевнем, затем их усаживают на шпонки.
КАТАМАРАН
Долгое время нас выручал парусный катамаран
Мы с женой много лет увлекались парусным туризмом и полюбили путешествия под парусами. Прошли по водным путям Свердловской и Челябинской областей сотни километров, забрались со своими парусами даже на Горный Алтай, на озеро Телецкое(читайте про это здесь), из которого берет свое начало река Бия, при слиянии с рекой Катунь, образующая Обь!
Кстати озеро Телецкое — второе по глубине, после Байкала (сам не мерял, но говорят, что так оно и есть). В этих путешествиях с нами происходили забавные, курьезные, а иногда и очень опасные приключения, об одном из них я вам сейчас расскажу.
КАК МЫ ЛОВИЛИ РАКОВ НА ОЗЕРЕ КИРЕТЫ
Однажды жарким летом, мы с командой друзей, на четырёх автомобилях поехали на выходные в Челябинскую область, на озеро Киреты, порыбачить и отдохнуть. Название озера с башкирского переводится как изменчивое, в чем мы вскоре и убедились.
Парусный катамаран путешествовал с нами по всей России
Мы приехали на место, разбили лагерь, поставили палатки, запасли дров на костер, собрали надувной парусный катамаран «Простор», который в таких поездках был у нас всегда с собой, и готовились к вечерней рыбалке.
Катамаран представлял из себя разборный дюралюминиевый каркас, на который крепились пятиметровые поплавки, натягивалась палуба и устанавливалась семиметровая мачта с огромным парусом.
До вечера времени было ещё много и кто-то предложил, а не махнуть ли нам за раками. А дело было в том, что на Киретах, по какой-то причине, в последние годы раков не стало. Зато они в изобилии водились в озере Касли, которое соединялось с Киретами протокой.
Отчаливаем, ветер надул паруса, сейчас помчимся
До протоки от нас было километров шесть — семь, ветерок был попутный, и мы не долго думая, впятером прыгнули на катамаран, и помчались на озеро Касли за раками.
А погода стала резко меняться. Ветер все крепчал, небо затянули чёрные тучи и началась гроза. Но «тогда мы были молодыми и чушь прекрасную несли». Мы обрадовались грозе и ураганному ветру и долетели на катамаране до протоки буквально за несколько минут. Когда уже подходили к нужному месту, мы заметили, что нам преграждают путь провода высоковольтной линии, проложенной над заливом озера.
Во избежании трагедии, нам пришлось на полном ходу делать крутой поворот, в результат которого наш катамаран на огромной скорости вылетел на каменную гряду и мы все пятеро оказались на берегу.
К счастью никто не пострадал. И хоть место, на которое мы приземлились, было очень каменистое, мы отделались легкими царапинами и синяками.
Потом мы посмотрели на нашу семиметровую мачту и на низко висящие провода высоковольтной линии и поняли как нам повезло. Наша удаль молодецкая заставила нас быстренько все забыть и даже не думать о том, что могло бы с нами случиться и мы пошли за раками, оставив на берегу катамаран со спущенным парусом. Гроза уже почти прошла и мы впятером, перейдя через дорогу, оказались на озере Касли, собрали раков, наполнили ими приготовленные для этого мешки и отправились назад в наш лагерь на катамаране.
Паруса, это словно крылья
Но хоть гроза и закончилась, но ветер продолжал дуть ураганный, причём прямо нам в лоб. Пришлось идти крутыми галсами и расстояние до лагеря оказалось намного длиннее. И если к Каслям мы двигались по ветру и пролетели до протоки за минуты, то обратная дорога заняла около двух часов. Народ в лагере уже успел за нас поволноваться, а мы весёлые, невредимые, с добычей вернулись и развеяли их переживания.
Вот такое приключение произошло с нами на озере Киреты!
Раки, кстати были замечательные.
Парусная яхта своими руками
Сейчас, такой тип яхт может построить любой человек. Единственное, что постройка яхты своими руками, на которой вы планируете ходить под парусом, подразумевает трезвый расчет, что позволит вам высчитать все необходимые параметры. В процессе строительства такого типа судов, для обшивки борта мастера не советуют использовать древесину, не обработанную защитными материалами. Для парусных яхт лучше всего применить диагональную обшивку, благодаря чему можно пользоваться поперечными шаблонами. Если же вы планируете самостоятельно построить яхту, у которой будет пластиковый корпус, то в процессе строительства с максимальной точностью соблюдайте технологическую последовательность операций, а также пользуйтесь специальным оборудованием.
Но перед началом постройки любой парусной яхты, обязательно прислушивайтесь к советам специалистов, ведь они придерживаются мнения, что корпус в идеале должен быть построен из древесины или металла. Если же вы хотите сделать яхту своими руками из стеклоткани или армоцемента, то учитывайте, что эти материалы разумно использовать лишь для судов больших размеров. А яхты средней величины следует изготовлять из дерева. Металл для таких судов используется только лишь, если нужно обеспечить им повышенную прочность.
Преимущество парусных яхт своими руками заключается в том, что все они отличаются продолжительным сроком эксплуатации. Ведь дерево – это материал, имеющий идеальное соотношение веса и длины. А чтобы снизить воздействие воды на такой тип судов, в качестве древесины используются не набухающие шпон или фанера, выполненные из пихты, дуба или красного дерева.
Деревянные элементы корпуса крепятся с помощью фенолформальдегидной смолы, которая дополнительно фиксируется стяжками, болтами, шурупами и винтами. Поэтому, в идеале, парусная яхта своими руками должная строиться исключительно из древесины – так советуют профессиональные судостроители.
Оборудование корпуса лодки
Стенки швертового колодца выпиливают из остатков фанерных обрезков. На каждую стенку с внешней стороны эпоксидным клеем приклеивают по две планки, а между стенками по краям колодца вклеивают бруски, которые, слегка выступая снизу, образуют шипы по размерам щели в днище.
Из доски размером 1100x250x20 мм делают среднюю банку. В центре её, на 1/4 ширины банки вырезается выемка по размерам короба швертового колодца. Благодаря соединению с банкой, швертовый колодец получит дополнительную опору и станет прочнее. Своими концами доска банки опирается на прикреплённые к бортам швертбота рейки.
В корпус устанавливают шпангоут, который добавляет лодке прочности и жёсткости.
По верхнему борту на клее и шурупах прикрепляют привальный брус. Если длина заготовки недостаточна, то её можно нарастить, соединив две части «на ус». Сухой брус трудно изогнуть надлежащим образом вдоль борта (особенно в районе носа). Поступайте следующим образом: в месте изгиба обмотайте заготовку тряпками и поливайте кипятком из чайника.
Через некоторое время брус в этом месте станет гибким, и будет совсем нетрудно изогнуть его так, как необходимо. Перед креплением с наружной стороны борта к привальному брусу на клее устанавливаются дистанционные проставки. Кроме защиты бортов, установленные на клее и шурупах планшири вместе с накладками с внутренней стороны бортов придают корпусу необходимую прочность и жёсткость.
После застывания клея на привальном брусе его тщательно зачищают. В носу и по углам кормы на него ставят на шурупах фанерные кницы.
К форштевню на шурупах (можно и на гвоздях) прикрепляют деревянную накладку, которой придают обтекаемую полукруглую форму.
Отдельно из обрезков тонкой доски и фанеры собирают узел крепления мачты, который устанавливают в носовой части корпуса. При установке швертового колодца над щелью в днище под него подкладывают кусок ткани, пропитанный эпоксидной смолой, после чего шурупами притягивают колодец. Выступающие через щель брусья короба колодца обрезают заподлицо с обшивкой днища.
В корме вплотную к транцу на высоте около 150 мм на шурупах и клее по бортам закрепляют две рейки, на которых будет лежать кормовая банка. Хотя в конструкции французской лодки её не предусмотрено, но лучше её сделать. Во время плавания в корпусе всегда появляется вода, а сидеть в намокшей одежде на днище не очень приятно. К тому же под кормовую банку (и в носовой части тоже) помещают бруски из пенопласта, которые в аварийном случае обеспечат непотопляемость судна.
Наверняка вы захотите походить в этой лодке на вёслах. А как иначе подойти к берегу в полный штиль? Остаётся поставить уключины. На этом оборудование корпуса заканчивается.
Перед окончательной оклейкой лодки стеклотканью снаружи и изнутри её следует тщательно зачистить, убрав все шероховатости и подтёки смолы, иначе ваше изделие будет иметь неаккуратный вид.
Рис. 2. Парусное вооружение лодки, шверт и руль:
1 — плоский раскрой паруса; 2 — шверт; 3 — румпель; 4 — мачта; 5 — реи (гик и верхний реек); 6 — навеска руля на транец (а — петли, закрепляемые снаружи на верхнем и нижнем брусках обвязки транца; б — шкворень; в — скоба, закрепляемая на пере руля); 7 — перо руля.
Ссылка по теме: Детская лодка своими руками – как сделать, чертежи и фото
