Строительный материал нового поколения все больше завоевывает рынок, благодаря качественным характеристикам и устройству слоев, позволяющим использовать его для создания основной конструкции, а также утеплять им стены, пол и потолок. Какие виды панелей-«сэндвич» бывают, их преимущества использования, все о технологии строительства и ремонта с ними, плюсы работы, правила монтажа, и другие нюансы, читайте подробнее в представленной статье.

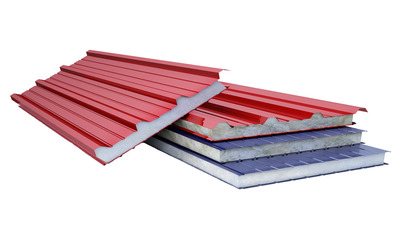

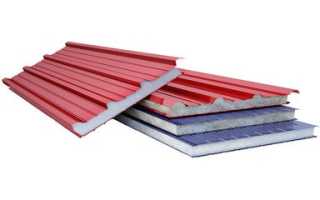

Что такое стеновые сендвичные панели?
Панели нового поколения «сэндвич» имеют уникальные свойства и характеристики, которые позволяют широко применять их в строительстве.
Свое название они получили за многослойную структуру, которая включает в себя большую ламель спрессованного утеплителя, «завернутого» в каркасный отделочный материал из металла, ОСП-плит или пластика. При этом внутренний утеплитель может быть представлен минеральной ватой, пенополистиролом, пенополиуретаном.
Чаще всего, панели востребованы как материал для возведения перегородочных стен или утеплителя, так как имеют высокие теплоизоляционные качества. Но нередко их используют и для обустройства перекрытий, кровли, а также в качестве создания дополнительной звукоизоляции или защиты от шума.
Нормативные требования ГОСТ
Технологические требования, которые предъявляются к сэндвич-панелям, представлены в следующих нормативных документах:
- ГОСТ 32603-2012;
- ГОСТ 17177-94;
- ГОСТ 22950-95;
- СП 23-101-2004;
- СНиП 23-02-2003;
- СТО_17532043-001.
Перечисленные требования являются основными, их положениями пользуются строители на этапах изготовления изделий и монтажа. Отсылка ко всем документам, которые касаются сэндвич-панелей, и их подробная характеристика находятся в первых разделах ГОСТа 32603-2012.
Похожая на сэндвич, СИП-панель отличается от нее материалом, составляющим основу, и еще одной особенностью. СИП-панели более крепкие, способны нести значительную конструкционную нагрузку, а сэндвич чаще используют в качестве вспомогательного материала и отделки.
Конструкция стены
Стена из панелей создается из нескольких изделий, соединяющихся между собой специальным механизмом. Стандартная сэндвич-панель представлена сложной структурой, трехслойная конструкция которой состоит из материалов, склеенных друг с другом, с помощью двухкомпонентного клея, произведенного по технологии Holt-Melt:
- верхним и нижним;
- внутренним.
Начинка, которая находится внутри изделия – это утеплитель, представленный любым экологически чистым и прочным полимером (вспененным или экструзионным), минеральной ватой. Верхний и нижний слои представлены защитными листами. Чаще всего, они сделаны из ПВХ, стали или OSB-плиты.
Наружная (верхняя, уличная) сторона покрытого «сэндвича» более качественная и привлекательная – гладкая, с небольшим глянцем. Нижняя сторона слегка шершавая, и смазана клеящим веществом.
Производители упаковывают изделия в специальную пленку, которая легко удаляется при монтаже. Пленочная защита необходима панели от влияния внешних механических факторов (повреждений), а также температурных перепадов.
Представленная конструкция позволяет широко применять изделия в жилищном хозяйстве в качестве основной конструкции. Но встречаются также сэндвич-панели, отличающиеся от стандартных, и состоящие лишь из двух слоев (в них отсутствует тыльная часть) – они применяются только в качестве утеплителя.
Сэндвич-панель имеет замковое соединение на каждом изделии, которое позволяет успешно стыковать изделия между собой в одну конструкцию.
Особенности сэндвич-панелей
Выбирают материал по размеру, а также типу наполнителя. Второй показатель гораздо важнее, так как влияет на эксплуатационные характеристики здания.
Виды наполнителя, которые можно встретить в панелях:
- Пенополистирол – наихудший вариант из всех возможных. Не обладает нужными свойствами теплоизоляции, плохо реагирует на высокие температуры, рассыпается. Срок эксплуатации до 10 лет. Материал горюч, поэтому представляет опасность. Возможно распространение плесени. Преимущество – низкая стоимость.
- Каменная минеральная вата из базальтовой породы – хороший выбор для строительства. Минвата не горит, обладает повышенными звукоизоляционными свойствами, хорошо удерживает тепло. Для внутренних и внешних стен применяются плиты с минватой разной степени плотности.
- Пенополиуретан – влагостойкий наполнитель. Может применяться для строительства помещений с повышенной влажностью – бань, бассейнов, автомобильных моек, пивоваренных минизаводов, грибных ферм. Подходит пенополиуретановые панели для сооружения дачных комплексов, расположенных близко к водоемам. Материал горюч, поэтому не подходит для строительства сооружений с высокими требованиями к пожарной безопасности.
- Полиизоцианурат – наполнитель нового поколения. На данный момент самый долговечный, соответствует всем требованиям по энергосбережению, пожарной безопасности, имеет длительный заявленный срок эксплуатации.
Следует обратить внимание при закупке партии панелей на соответствие цвета. Для одного объекта необходимо заказывать материал из одной партии, иначе производитель не гарантирует идентичности цветного покрытия.
Чем темнее цвет покрытия, тем больше оно будет нагреваться и деформироваться. Поэтому темные оттенки не рекомендуется использовать для кровли – она находится под воздействием прямых солнечных лучей.
Существует специальная шкала теплового расширения для марок сэндвич панелей, состоящая из трех групп цветов – самые светлые, светлые, темные оттенки.
Производители предлагают специальные возможности, например, нанесение на плиты узора или крупномасштабного рисунка.
Разновидности и типы
Классифицируются сэндвич-панели по типам, определенных направленностью и назначением. Так, например, по внутреннему наполнителю, они бывают:
- пенополистирольными (небольшой вес, идеальны для зданий с холодильниками);
- пенополиуретановыми (самые высокие утепляющие качества);
- минераловатными (идеальны для жилых и санитарных построек).
Чаще всего, для перечисленных утеплителей применяют стальную оцинковку толщиной от 0,5 до 0,7 (мм). Но встречаются и пластиковые модели.
Для промышленного и бытового строительства используют такие разновидности плит:
- Стеновые для промышленных помещений. Имеют облицовку из профильного металла или пластика с добавками полиэстера. Внутри могут быть использованы все три наполнителя, указанные выше. Толщина такой плиты составляет 50–200 (мм). Ее можно крепить к монолитному, деревянному или металлическому каркасу.
- Кровельные. В качестве нижнего слоя используется металлический ламинированный профиль, посередине – наполнитель из минеральной ваты или пенополиуретана, вверху – специальный профнастил. Толщина такого изделия достигает от 40 до 200 (мм). Отличительное характерное свойство данного типа – высокий уровень прочности.
- Стеновые для жилых строений. Верхний и нижний слои данного типа выполнены из ОСП, внутренняя часть – из пенополистирола. Плиты имеют небольшой вес, и толщину от 60 до 200 (мм).
Представленные основные типы сэндвич-панелей соответствуют санитарно-экологическим и производственно-технологическим нормам. Более крепкими считаются те изделия, которые облицованы металлическим профилем, так как они способны стать крепким и надежным основанием, и отлично защищены от внешних воздействий.
Все стеновые панели-сэндвич обозначаются производителями, как ПСБ, в зависимости от толщины пирога. Маркировка всегда равна указанной толщине. Размеры стандартов панелей для стен представлены на фотографии ниже:
Разнообразие типов сэндвич-панелей позволяет решить многие проблемы при строительстве зданий, связанных с обустройством стропильных систем, создания теплоизоляционного слоя, защиты от шума и посторонних звуков, разделения межкомнатного пространства.
Подробнее о видах и характеристиках в статье по ссылке.
Преимущества панелей
Изготавливаются такие панели из разных видов изоляторов, размещенных между внешними стенками: пенополиуретан, ПВХ, пенополистирол, минеральная вата, пластик. В любом случае материал идеально подходит для недорогого и быстрого строительства.
Стеновые сэндвич-панели могут служить не только при отделке зданий. Они обладают прекрасной звукоизоляцией, являются хорошим утеплителем, создают противопожарную защиту. Трехслойную панель часто используют в качестве самодостаточно материала для возведения перегородок и ограждений. Это оптимальный вариант для временных сооружений и конструкций. Легкость демонтажа — положительная характеристика этого строительного материала.
Производить строительство с использованием стеновых панелей можно круглый год, на материале температура окружающего воздуха никак не скажется. Но это не единственное преимущество. Среди достоинств многослойной плиты можно отметить:
- экологичность;
- безопасность;
- высокие показатели звукоизоляции;
- легкость транспортировки;
- легкость, которая не оказывает нагрузку на фундамент;
- гигиеничность.
При использовании материала не требуется проводить никаких дополнительных отделочных работ. Характеристики материала позволяют применять его даже в медицинских учреждениях, так как панель не боится грибка, плесени, химических веществ. Если сравнивать со стоимостью бетона, кирпича и дерева, то у этого материала цена ниже — это тоже можно отнести к неоспоримым преимуществам.
Конечно, у любого материала есть недостатки, и сэндвич-панели не стали исключением. Такие панели не смогут выдерживать много дополнительных нагрузок. В местах соединения они могут промерзать, но этот недостаток легко устраняется за счет применения уплотнительной ленты. Кроме того, есть риск получения косметических повреждений, которым подвержен материал.
Технология строительства
Прежде, чем начать монтаж стен, изделия очищают от упаковки, проверяют торцы плит и наличие замочковых соединителей.
Если утеплитель выступает за пределы плиты – это недостаток удаляется большими строительными ножницами, и промазывается универсальным строительным клеем. Также при подготовке к монтажу необходимо проверить наличие гидроизоляции для цоколя и пола.
Читайте также:
Затем технология установки плиты проводится таким образом:
- Очистка несущего основания от пыли и грязи.
- Установление металлического каркаса, поверхность которого обработана антикоррозийным веществом.
- Установка бутиловой и крепкой уплотнительной ленты (2 изделия) по верху цоколя, по направляющим, которые соединяются с каркасом специальным плотным элементом (ленты полипропилена или минеральной ваты), по внешней стороне планки, с небольшим нахлестом (10 см).
- Установление уровня, и монтаж первой панели строго по размеченной линии, с верхней части, при шаге 400 (мм).
- Если монтаж проводится горизонтально, то панели фиксируются пазами вниз.
- Здесь нужно обработать замочковый механизм герметиком, с одновременным заполнением шва, который будет загерметизирован шнуром (бутилкаучуковым, с диаметром до 8 мм).
- Поперечные стыки, после соединения панелей, проложить дополнительным слоем утеплителя, с толщиной 2 (см).
- Затем соединенную часть панелей уплотняют лентой-герметиком и покрывают строительным элементом (фасонным), который нужно укладывать внахлест (5-8 см).
После монтажа панелей и соединения друг другом, их обязательно прикручивают к металлической конструкции саморезами, и закрепляют герметичными уплотнителями.
Во время работы резать металлические панели лучше всего циркулярной пилой, по размеченному карандашом и строительной рулеткой месту, а ОСП или пластиковые – режут ручной ножовкой, бензопилой или электролобзиком.
Полная статья о тонкостях возведения стен их сэндвичей здесь.
Ремонт таких зданий
Потребность в ремонте может возникнуть, чаще всего, при механических воздействиях на панель. Отремонтировать конструкции из сэндвичей нужно будет в следующих случаях:
-
Видимые повреждения фасада (царапины, вмятины). Здесь потребуется зачистка места повреждения, шпатлевка и покраска поверхности. Работы нужно делать как можно быстрее, чтобы стеновая панель не впитала влагу.
- Потребность в демонтаже углов, отливов или нащельников. Снимают с помощью специального строительного инструмента нужные части, заменяя их на новые.
Технология проведения ремонтных работ в каждом конкретном случае подбирается индивидуально. Этапы могут быть следующими:
- Зашкуривание поврежденного участка абразивным материалом.
- Использование обезжиривателя для поверхности.
- Шпатлевание обработанного участка вровень с ремонтируемой поверхностью.
- Время на высыхание шпатлевки (1 сутки, или больше, в зависимости от показателей атмосферной температуры).
- Ошкуривание поверхности мелкой шкуркой до гладкости стены.
- Нанесение слоя двухкомпонентной грунтовки.
- Высыхание грунтовки (до 6-12 часов).
- Покраска панели в требуемый цвет.
Мастеру в ремонте понадобятся шпателя, наждак разной зернистости, кисти для грунтовки и краски, шпатлевка, грунтовка и краска. За 2 суток вполне можно сделать ремонт стены. Если здание имеет несколько этажей, или ремонт требуется на большой высоте, приглашают промышленного альпиниста, который выполнит все необходимые работы.
Если требуется выполнить замену уголков, нащельников, то приобретают крепежный элемент и новые уголки (или нащельники, если их меняют). Старые навесные крепежи удаляют. Используют дрель, шуруповерт, саморезы, болты, шурупы, анкеры, в зависимости от требуемого ремонтируемого участка и назначения стены – межкомнатная, внешняя.
Слишком деформированные панели-сэндвич заменяют полностью, поэтому их ремонт бесполезен.
Преимущества и недостатки трехслойного материала
Плюсами использования сэндвич-панелей являются:
- Широкий круг возведения объектов:
- общественно-бытовые (торговые точки, бытовки, офисные помещения);
- автотранспортные (заправочные, моечные, ремонтные);
- спортивные (тренировочные залы, ледовые катки и для скейтбординга);
- сельхозназначения (помещения для птицы и животных);
- санитарные (медицинские здания разной направленности);
- холодильники (складские помещения с пониженной температурой).
- Высокая степень пожаробезопасности. Панели относят к группе «НГ», считающейся негорючей, благодаря особой технологии производства. Сами загореться не могут. В случае сильного возгорания, способны выдержать тепловую нагрузку, до массивного пожара, 2 часа.
- Экологичность. Выполнены из чистых природных материалов, не вызывающих аллергию у людей.
- Малый вес. Легкость монтажа способствует окончанию строительства в самые краткие сроки. Плиты легко монтировать, благодаря замочковым соединителям от производителя.
- Наличие положительных характеристик:
- прочность и надежность;
- хорошие изоляционные качества (звук, посторонние шумы);
- небольшая толщина (в пределах 40-200 мм).
- Высокий уровень теплоизоляции, позволяющей создавать надежный защитный слой стены в условиях низких зимних температур.
- Простота ухода и отсутствие необходимости в декоративной отделке.
- Разнообразие декоративного оформления (большое разнообразие разных оттенков и рисунков на плитах.
- Доступная стоимость на изделия, позволяющая за небольшие денежные средства получить теплое помещение.
Минусами панелей-сэндвич считают:
- Строгое соблюдение требований к монтажу стен, в соответствии с правилами ГОСТа и СНиПов.
- Хрупкость конструкции при неаккуратной эксплуатации. Требует бережного обращения, так как не подлежит ремонту, а нуждается в замене на новое изделие.
- Особое требование к конструкции. Поскольку она является самонесущей, то она не должна эксплуатироваться с дополнительными нагрузками.
Судя по перечисленному описанию качеств плит, плюсов их использования намного больше, чем минусов.
Внешняя часть плит редко повреждается, особенно при транспортировке до места строительства. Но, если такое происходит, то царапину легко замазать подходящим по цвету красителем.
Дополнительно о плюсах и минусах информация тут.
Виды утеплителей в панелях типа «сэндвич»
Слой термоизоляции в сэндвич-панелях производится из таких материалов, как минеральная (базальтовая) вата, полипропилен, стекловолокно, пенополистирол, пенополиуретан. Кратко опишем преимущества каждого утеплителя.
- Минвата не поддерживает активного горения, демонстрирует хорошую тепловую и звуковую изоляцию, не восприимчива к агрессивным веществам и температурным перепадам.
- Полипропилен-утеплитель является элементом сотовых панелей, и главные его характеристики — низкая теплопроводность, влагостойкость, малый вес, хорошая прочность на сжатие, неуязвимость в результате воздействия солей, щелочей, кислот.
- Стекловолоконный утеплитель — лучший звукопоглотитель, экологически чистый материал, не горит, транспортировка и установка очень просты. Стеклянные нити не боятся химического воздействия. Не допускается превышение температурного порога в 400°С.
- Пенополистирол — ячеистый утеплитель в сэндвич панелях, которые устанавливают на сэндвич дома жилого назначения и дачные домики («канадская» технология монтажа), торговые павильоны, цеха и склады. Идеальный выбор для быстрого монтажа/демонтажа.
- Пенополиуретановый утеплитель – легкий и прочный одновременно, на долговечность материала не влияет влажность. Это гарантия качественной тепло- и гидроизоляции, защищенности от вредных биологических факторов — грызунов, насекомых, плесени, грибка. ППУ при контакте с огнем постепенно самозатухает.
Полезное: Терраса у дома: планирование, ход работ
Средняя цена на рынке
В РФ средняя стоимость изделий по типам примерно может составлять при толщине от 100 (мм):
- Стеновые для промышленных зданий – от 1000 руб./м2.
- Кровельные – от 900 руб./м2.
- Стеновые для жилых помещений – от 1200 руб./м2.
Расчет необходимого количества панелей проводится, согласно проекту дома. Лучше всего его доверить профессиональным специалистам – мастерам своего дела.
В расчете они будут учитывать:
- общую площадь дома;
- высоту и длину стен;
- этажность;
- форму фронтонов;
- чердака;
- прибавят процентную прибавку изделий (+15%);
- учтут наличие в плане межкомнатных перегородок, с распределением панелей.
Онлайн-калькулятор для расчета сэндвич-панелей можно посмотреть здесь.
Подробнее о ценах и расчетах на строительство в этой статье.
Полимерное покрытие
Сэндвич панели различаются и по типу полимерного покрытия. Рассмотрим несколько основных видов.
- Pural (пурал). Материал стойкий к резким температурным перепадам, не реагирует при воздействии ультрафиолетовых лучей. В основном применяется для наружной облицовки сооружений.
- РЕ (полиэстер).
- Полидифторионад. Покрытие устойчиво к агрессивным химическим составам, перепадам температуры воздуха и внешним механическим воздействиям.
- Пластизоль. Панели с таким покрытием используют не только для наружной отделки зданий, но и для внутренней.
Панели, покрытые пластизолем можно использовать как внутри, так и с наружи помещения Источник usider.it
Сроки монтажа
Примерные сроки возведения стен из сэндвич-панелей, например, профессиональной строительной компанией, с наличием необходимого инструмента, оборудования и транспорта, составят такой период:
- Составление и одобрение проекта – до 1 месяца.
- Постройка фундамента (в зависимости от выбранного и согласованного с инженером варианта):
- ЖБ-свайный – 1-2.
- Изготовление и транспортировка панелей нужного размера – 5-6 дней.
- Возведение стен дома, например, площадью 120 м2 – до 3-4-х недель.
Итого: общий итог работ примерно составил – 2, 5 месяца. Если будущие владельцы постройки захотят построить надежное здание, которое должно прослужить более 30 лет, то, согласно строительным нормам, нужно дать сделанному фундаменту время на усадку.
Для ленточного фундамента – это время составляет до 6 месяцев. Осенью сделать фундамент, весной – возвести стены. Но, если заказчик торопится, и это ему не принципиально, то можно обойтись и без ожидания усадки.
Итог
Использование сэндвич-панелей для сооружения быстровозводимых объектов позволяет существенно сократить сроки строительства. Это объясняется небольшим итоговым весом стен, под которые не требуется дорогостоящий фундамент. Однако при всех своих преимуществах подобные здания уступают по долговечности традиционным домам из кирпича, камня и блоков. Они рассчитаны примерно на 50 лет эксплуатации.
