Плазменная или электродуговая зажигалка штука довольно полезная, как в доме, так и в гараже или в автомобиле, пригодиться всегда. Поэтому я расскажу, как сделать можно своими руками.
Итак, в первую очередь, нам понадобиться высоковольтный трансформатор, можно намотать и самому, но я поленился и купил на алиэкспрессе уже готовый, вот такой.
Это уже готовый высоковольтный преобразователь со встроенной схемой генератора, на вход подаёте некоторое напряжение, скажем от одного литиевого аккумулятора, а на выходе получаете около семи тысяч вольт может чуть больше. Блок полностью залит смолой, на алиэкспрессе он стоит пару долларов.
Поскольку зажигалка для личного пользования, корпус хотел сделать красивым и тут мне крупно повезло, нашел корпус от китайской турбо зажигалки, он как раз подходящих размеров.
Далее взял плату заряда для одного литиевого аккумулятора,
построена эта плата на микросхеме ТP 4056, ток заряда около одного ампера.
Плата у меня без защиты и на то есть причины, дело в том, что высоковольтный преобразователь потребляет от аккумулятора до четырех ампер тока, а система защиты на таких контроллерах отключает аккумулятор при токах в 3 ампера,
поэтому рекомендую купить отдельную плату защиты ампер на 5, я же вообще не поставил защиту. Это плохо и губительно для аккумуляторов но пользоваться этой зажигалкой буду редко и подзарядить не забуду, так что сгодится.
Микроразъём usb, который имеется на плате заряда, заменён на более удобный для моих целей.
Аккумулятор 18650 к сожалению не влез в корпус, поэтому поставил аккумулятор стандарта 18490, он чуть короче,
ёмкость в моём случае 1200 миллиампер часов.
Аккумулятор и плату заряда дополнительно обмотал тканевой изолентой, во избежание от замыкания с корпусом, он металлический.
На плате заряда имеется два индикаторных светодиода, хотел вывести их, чтобы быть в курсе протекания заряда, но потом, что то поленился и не стал.
Долго думал насчет выключателя, а в итоге нашел плату от CD дисковода,
в них рядом с моторчиком стоит весьма интересный выключатель, без фиксации. Подключил таким вот образом.
Боялся, что выключатель не сможет коммутировать токи в 4 ампера, но напрасно, всё работает отлично, даже если зажигалку включить на долгое время. Вот полная схема зажигалки, плата защиты, как ранее уже писал, у меня отсутствует.
После полной сборки тщательно проверяем правильность подключение всех узлов, а также работу платы заряда, далее начинка помещается в корпус и по идее всё готово, остается только пристроить высоковольтные провода.
Поскольку напряжение на проводах довольно высокое, старайтесь расположить их так, чтобы они находились на некотором расстоянии от низковольтных частей зажигалки, а также друг от друга, несмотря на то, что они в изоляции возможен пробой, лучше подстраховаться, чтобы потом не жалеть.
В качестве высоковольтных контактов на которых будет образовываться дуга были использованы штифты от сетевой вилки,
естественно их пришлось слегка укоротить.
Позже сделал для них основание из не фольгированного текстолита и закрепил все это дело эпоксидной смолой.

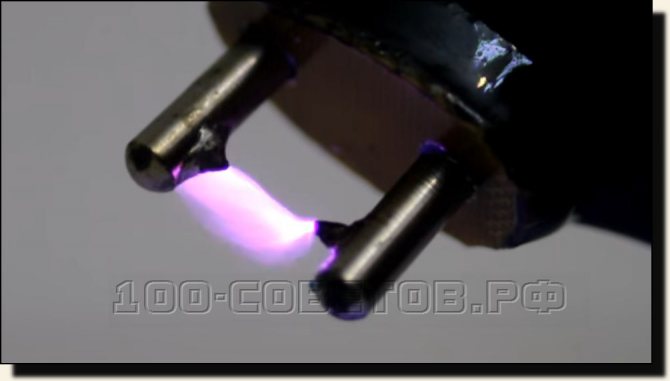

Для того чтобы высоковольтная дуга всегда образовывалась в одной и той же точке, воспользовался не хитрым решением, напаяв небольшие усики,
между которыми сопротивление воздуха гораздо меньше, чем между основными контактами, а следовательно пробой будет образоваться именно там.

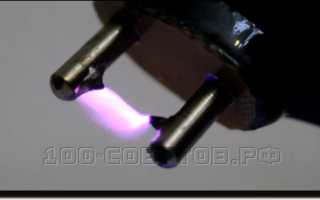

Всё готово, теперь можно приступить к испытаниям. Бумагу воспламеняет легко, пластик тоже.
пластик
По сравнению с обычными зажигалками наша имеет кучу плюсов, во первых она безотказна в работе, нажали на кнопку пошла дуга, во вторых не боится сильного ветра даже если изо всех сил подуть, то нереально оборвать дугу, в третьих более универсальна и сгодиться для долгих походов. Заряда хватит на очень долгое время, можно заряжать даже от Powerbankа.
Из недостатков; это всё же высоковольтный прибор, поэтому будьте осторожны, если коснётесь контакта включенной зажигалки, то получите довольно неприятный удар током и небольшой ожог, не смертельно но раздражает. Рекомендую предусмотреть в конструкции дополнительный предохранитель во избежание самопроизвольного включения или же приспособить заглушку для основного выключателя.
Автор; АКА КАСЬЯН
