Самодельная цифровая приставка осциллограф к компьютеру своими руками

Схема и сборка устройства

Существует много схем для изготовления цифрового USB-осциллографа своими руками. Не все доступны для неопытного радиолюбителя. Наиболее легким является сборка устройств на основе звуковой карты, так как здесь нужно собрать только делитель для увеличения порога входящего напряжения.

Подключение через USB

USB-осциллограф сложный в изготовлении своими руками, но высокоточный прибор с большим диапазоном по частоте. Детали для него можно приобрести в магазине или заказать через интернет. Список запчастей следующий:

• двусторонняя плата с готовыми дорожками;
• АЦП AD9288−40BRSZ;
• система собирается на процессоре марки CY7C68013A;
• резисторы, трансформаторы, конденсаторы, дроссели — номиналы указаны на схеме;
• паяльник и монтажный фен, паяльная паста, флюс и припой;
• провод с площадью сечения 0,1 мм2 и лаковым покрытием;
• тороидальный сердечник для изготовления трансформатора;
• чип памяти EEPROM flash 24LC64;
• реле с управляющим напряжением не более 3,3 В;
• операционные усилители AD8065;

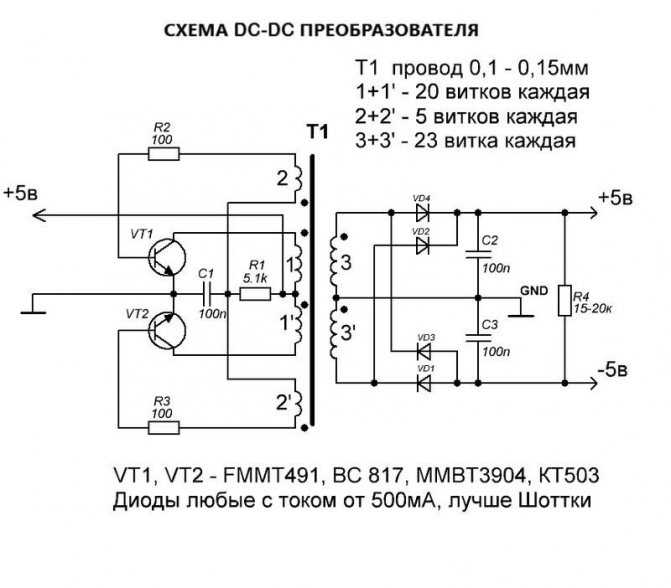

• преобразователь постоянного тока DC-DC;
• USB коннектор;
• стеклотекстолит;
• разъемы для щупов, корпус для платы.

Способы определения температуры компьютер и его компонентов

Схема устройства приведена ниже.

Так как используется двусторонний монтаж, то самостоятельно плату с дорожками изготовить не получится. Надо обратиться к производственному объединению, выпускающему подобные изделия, и сделать заказ со следующими условиями:

• стеклотекстолит, на котором будет размечена схема, должен иметь толщину не менее 1,5 мм;
• толщина медных дорожек не менее 1 унции (OZ) или 35 мкм;
• сквозная металлизация отверстий;
• лужение контактных площадок для лучшего припаивания элементов.

Получив заказ, можно приступать к сборке. Вначале собирается конвертер DC-DC, для получения двух постоянных напряжений: +5 В и -5 В. Изготавливается он отдельно от основного устройства, а затем подсоединяется экранированным кабелем.

Далее аккуратно припаять элементы схемы. Особенно быть осторожным при пайке микросхем, не допускать увеличения температуры паяльника выше 300°С.

Разместив изготовленное устройство в корпусе, подключить его к компьютеру через USB разъем. После этого перемкнуть перемычку JP1.

Использование аудиокарты

Осциллограф из внешней звуковой карты — малобюджетный и простой в изготовлении осциллоскоп к компьютеру или ноутбуку. Более всего подойдет начинающим радиолюбителям. Можно использовать как внешнее, так и внутреннее звуковое устройство.

Входное напряжение для внутренней звуковой карты компьютера не должно превышать 0,5-2 В. Чтобы измерить сигнал с амплитудой более 2 В, необходимо подать его на компьютер через делитель напряжения. Собирается аттенюатор по следующей схеме.

Подаваемое напряжение уменьшается в 100, 10 или 1 раз, в зависимости от величины. Для этого щупы вставляются в соответствующие разъемы. Точная настройка происходит через подстроечный резистор. Диоды предохраняют от случайной подачи напряжения более 2 В.

Конструкцию разместить в металлической коробке для устранения возможных наводок. Провод, подключаемый к звуковой карте, должен быть коротким с медной оплеткой. Для создания второго канала необходимо продублировать устройство. Если на карте есть несколько входов, то выбрать с наименьшим внутренним сопротивлением.

Что за файлы с расширением DBF и чем их открыть

Ниже рассматривается схема с использованием внешней USB звуковой карты стоимостью около 2 долларов.

Кроме адаптера понадобятся:

• сопротивление на 120 кОм:
• коннектор mini Jake;
• щупы для измерений.

После приобретения всех запчастей проделать следующие шаги:

1. Вскрыть аккуратно адаптер, так, чтобы не сломать защелки. Внутри будет небольшая плата.
2. Снять конденсатор C6 и поставить на его место сопротивление на 120 кОм.
3. Припаять к щупам коннекторы mini Jack вместо оригинальных и вставить их в адаптер.
4. Скачать архив с драйверами устройства и распаковать его в папку. Вставить гаджет в компьютер.
5. Компьютер запросит драйвера на новое устройство.
6. Установить их, указав путь к папке.
7. Нажать на кнопку «Далее» для установки драйверов.

Перед использованием осциллограф необходимо настроить.

Сравнение аналоговых и цифровых осциллографов

Как цифровые так и аналоговые осциллографы имеют свои достоинства и недостатки. Постоянное совершенствование цифровых технологий позволяет создавать цифровые приборы более мощными и производительными по сравнению с аналоговыми. В то же время, имея в виду наиболее простые модели цифровых приборов, разница в стоимости постоянно сокращается.

Ниже перечислены достоинства и недостатки цифровых и аналоговых осциллографов.

Достоинства аналоговых осциллографов:

• возможность непрерывного наблюдения аналогового сигнала в реальном масштабе времени;
• привычные и понятные органы управления для часто используемых настроек (чувствительность, скорость развертки, смещение сигнала, уровень запуска и т. д.);
• невысокая стоимость.

Недостатки аналоговых осциллографов:

• низкая точность;
• мерцание и/или малая яркость экрана в зависимости от частоты сигнала и скорости развертки;
• невозможность отображения и изучения сигнала до момента запуска (это не позволяет, например, анализировать процессы, предшествовавшие выходу оборудования из строя);
• полоса пропускания ограничена полосой аналогового тракта;
• ограниченные средства измерения параметров сигналов.

Достоинства цифровых осциллографов:

• высокая точность измерений;
• яркий, хорошо сфокусированный экран на любой скорости развертки;
• возможность отображения сигнала до момента запуска (в «отрицательном» времени);
• возможность детектирования импульсных помех между выборками сигнала;
• автоматические средства измерения параметров сигналов (что, в частности, позволяет автоматизировать настройку прибора в условиях неизвестного сигнала);
• возможность подключения к внешним регистрирующим устройствам (компьютеру, принтеру, плоттеру и т. д.);
• широкие возможности математической и статистической обработки сигнала;
• средства автодиагностики и автокалибровки.

Недостатки цифровых осциллографов:

• более высокая стоимость;
• более сложные в управлении;
• в отдельных случаях отображение несуществующих сигналов.

Осциллограф своими руками, реально? Да! DSO138, осциллограф-конструктор

Недавно я уже делал обзор на один конструктор, сегодня продолжение небольшой серии обзоров о всяких самодельных вещах для начинающих радиолюбителей. Скажу сразу, это конечно не Тектроникс, и даже не DS203, но по своему интересная штучка, хоть по сути и игрушка. Обычно перед тестами сначала вещь разбирают, здесь сначала надо собрать На мой взгляд, осциллограф это «глаза» радиолюбителя. Этот прибор редко обладает высокой точностью, в отличие от мультиметра, но позволяет увидеть процессы в динамике, т.е. в «движении». Иногда такой секундный «взгляд» может помочь больше, чем день ковыряния с тестером.

Раньше осциллографы были ламповыми, потом их сменили транзисторные, но отображался результат все равно на экране ЭЛТ. Со временем на смену им пришли их цифровые собратья, маленькие, легкие, ну а логическим продолжением стало появление и конструктора для сборки такого прибора. Несколько лет назад я на некоторых форумах встречал попытки (порой удачные) разработать самодельный осциллограф. Конструктор конечно проще их и слабее по техническим характеристикам, но могу сказать с уверенностью, собрать его сможет даже школьник. Разработан этот конструктор фирмой jyetech. Страничка этого прибора на сайте производителя.

Возможно специалистам этот обзор покажется излишне подробным, но практика общения с начинающими радилюбителями показала, что они так лучше воспринимают информацию.

В общем обо всем я расскажу немного ниже, а пока стандартное вступление, распаковка.

Прислали конструктор в обычном пакетике с защелкой, правда двольно плотном. Как по мне, то для такого набора очень не помешала бы красивая упаковка. Не с целью защиты от повреждений, а с целю внешней эстетики. Ведь вещь должна быить приятной уже даже на этапе распаковки, ведь это конструктор.

В пакете находилось: Инструкция Печатная плата Кабель для подключения к измеряемым цепям Два пакетика с компонентами Дисплей.

Технические характиристики устройства очень скромные, как по мне это скорее обучающий набор, чем измерительный прибор, хотя и при помощи даже этого прибора можно проводить измерения, пусть и простые.

Также в комплект входит подробная цветная инструкция на двух листах. В инструкции расписана последовательность сборки, калибровки и краткое руководство по использованию. Единственный минус, это все на английском, но картинки сделаны понятно, потому даже в таком варианте большая часть будет понятна. В инструкции даже обозначены позиционные места элементов и сделаны «чекбоксы», где надо ставить галочку после завершения определенного этапа. Очень продуманно.

Отдельным листом идет табличка со списком SMD компонентов. Стоит отметить, что существует как минимум два варианта устройства. На первой исходно распаян только микроконтроллер, на втором распаяны все SMD компоненты. Первый вариант рассчитан на чуть более опытных пользователей. В моем обзоре учавствует именно такой вариант, о существовании второго варианта я узнал позже.

Печатная плата двухсторонняя, как и в прошлом обзоре, даже цвет тот же. Сверху нанесена маска с обозначением элементов, одна часть элементов обозначена полностью, вторая имеет только позиционный номер по схеме.

С обратной стороны маркировки нет, есть только обозначение перемычек и наименование модели устройства. Плата покрыта маской, причем маска очень прочная (невольно пришлось проверить), на мой взгляд то что надо именно для начинающих, так как тяжело что то повредить в процессе сборки.

Как я выше писал, на плату нанесены обозначения устанавливаемых элементов, маркировка четкая, претензий к этому пункту нет.

Все контакты имеют лужение, паяется плата очень легко, ну почти легко, об этом нюансе в разделе сборки

Как я выше писал, на плате предустановлен микроконтроллер STM32F103C8 Это 32 битный микроконтроллер, базирующийся на ARM 32-bit Cortex™-M3 ядре. Максимальная частота работы 72МГц, также он имеет 2 x 12-bit, 1 μs АЦП.

С обоих сторон платы указана ее модель, DSO138.

Вернемся к перечислению комплектующих. Мелкие радиодетали, разъемы и т.п. упакованы в небольшие пакетики с защелкой.

Высыпаем на стол содержимое большого пакета. Внутри находятся разъемы, стойки и электролитические конденсаторы. Также в пакете находятся еще два маленьких пакетика

Раскрыв все пакеты мы видим довольно много радиодеталей. Хотя с учетом того что это цифровой осциллограф, то я ожидал больше. Приятно то, что SMD резисторы подписаны, хотя как по мне, не мешало бы подписать и обычные резисторы, или дать в комплекте небольшую памятку по цветовой маркировке.

Дислей упакован в мягкий материал, как оказалось, он не скользит, потому болтаться в пакете не будет, а печатная плата защищает его от повреждений при транспортировке. Но все равно, я считаю что нормальная упаковка не помешала бы.

В устройстве применен 2.4 дюйма TFT LCD индикатор со светодиодной подсветкой. Разрешение экрана 320х240 пикселей.

Также в комплект входит небольшой кабель. Для подключения к осциллографу применен стандартный BNC разъем, на втором конце кабеля пара «крокодилов». Кабель средней мягкости, «крокодилы» довольно большие.

Ну и вид на весь набор в полностью разложенном виде.

Теперь можно перейти к собственно сборке данного конструктора, а заодно попробовать разобраться, на сколько это сложно.

В прошлый раз я начинал сборку с резисторов, как с самых низких элементов на плате. При наличии SMD компонентов сборку лучше начать с них. Для этого я разложил все SMD компоненты на прилагаемом листе с указанием их номинала и позиционного обозначения на схеме.

Когда приготовился уже паять, то подумал, что элементы в слишком мелком, для начинающего, корпусе, вполне можно было применить резисторы размером 1206 вместо 0805. Разница в занимаемом месте незначительна, но паять проще. Вторая мысль была — вот потеряю сейчас резистор и не найду. Ладно я, открою стол и достану второй такой резистор, но не у всех есть такой выбор. В данном случае производитель позаботился об этом. Всех резисторов (жалко что и не микросхем) дал на один больше, т.е. в запас, очень предусмотрительно, зачет.

Дальше я немного расскажу о том, как паяю такие компоненты я, и как советую делать другим, но это просто мое мнение, естественно каждый может делать по своему. Иногда SMD компоненты паяют при помощи специальной пасты, но она нечасто есть у начинающего радиолюбителя (да и у неначинающего тоже), потому я покажу как проще работать без нее. Берем пинцетом компонент, прикладываем к месту установки.

Вообще часто я сначала промазываю место установки компонента флюсом, это облегчает пайку, но усложняет промывку платы, вымыть флюс из под компонента иногда бывает сложно. Поэтому я в данном случае использовал просто 1мм трубчатый припой с флюсом. Придерживая компонент пинцетом, набираем на жало паяльника капельку припоя и припаиваем одну сторону компонента. Не страшно если пайка получилась некрасивая или не очень прочная, на данном этапе достаточно того, что компонент держится сам. Затем повторяем операцию с остальными компонентами. После того как мы таким образом закрепили все компоненты (или все компоненты одного номинала), можно спокойно припаять как надо, для этого поворачиваем плату так, чтобы уже припаянная сторона была слева и держа паяльник в правой руке (если вы правша), а припой в левой, проходим все незапаянные места. Если пайка второй стороны не устраивает, то поворачиваем плату на 180 градусов и аналогично пропаиваем другую сторону компонента. Так получается проще и быстрее, чем запаивать каждый компонент индивидуально.

Здесь на фото видно несколько установленных резисторов, но пока припаянных только с одной стороны.

Микросхемы в SMD корпусе маркируются точно так же как в обычном, слева около метки (хотя обычно слева снизу если смотреть на маркировку) находится первый контакт, остальные считаются против часовой стрелки. На фото место для установки микросхемы и пример, как она должна устанавливаться.

С микросхемами поступаем полностью аналогично примеру с резисторами. Выставляем микросхему на площадках, припаиваем любой один вывод (лучше крайний), немного корректируем положение микросхемы (при необходимости) и запаиваем остальные контакты. С микросхемой- стабилизатором можно поступить по разному, но я советую припаивать сначала лепесток, а потом контактные площадки, тогда микросхема точно будет ровно прилегать к плате. Но никто не запрещает припаять сначала крайний вывод, а потом все остальные.

Все SMD компоненты установлены и припаяны, осталось несколько резисторов, по одному каждого номинала, откладываем их в пакетик, может когда нибудь пригодятся.

Переходим к монтажу обычных резисторов. В прошлом обзоре я рассказывал немного о цветовой маркировке. В этот раз я скорее посоветую просто измерить сопротивление резисторов при помощи мультиметра. Дело в том, что резисторы очень мелкие, а при таких размерах цветовая маркировка очень плохо читается (чем меньше площадь закрашенного участка, тем сложнее определить цвет). Изначально я искал в инструкции список номиналов и позиционных обозначений, но не нашел, так как искал их в виде таблички, а уже после монтажа выяснилось, что они есть на картинках, причем с чекбоксами для отметки установленных позиций. Из-за моей невнимательности мне пришлось сделать свою табличку, по которой я рядом разложил устанавливаемые компоненты. Слева отдельно виден резистор, при составлении таблички он был лишним, потому я оставил его под конец.

С резисторами поступаем похожим образом как в прошлом обзоре, формуем выводы при помощи пинцета (либо специальной оправки) так, чтобы резистор легко становился на свое место. Будье внимательны, позиционные обозначения компонетов на плате могут быть не только надписаны, а и ПОДписаны и это может сыграть с вами злую шутку, особенно если на плате присутствует много компонентов в один ряд.

Вот тут вылез небольшой минус печатной платы. Дело в том, что отверстия под резисторы имеют очень большой диаметр, а так как монтаж относительно плотный, то я решил выводы загибать, но несильно и потому в таких отверстиях держатся они не очень хорошо.

Из-за того, что резисторы держались не очень хорошо, я рекомендую не набивать сразу все номиналы, а установить половину или треть, потом запаять их и установить остальные. Не бойтесь сильно обкусывать выводы, двухсторонняя плата с металлизацией прощает такие вещи, всегда можно припаять резистор хоть сверху, чего не сделаешь при односторонней печатной плате.

Все, резисторы запаяны, переходим к конденсаторам. Я поступил с ними также как с резисторами, разложив согласно табличке. Кстати у меня все таки остался один лишний резистор, видимо случайно положили.

Несколько слов о маркировке. Такие конденсаторы маркируются также как и резисторы. Первые две цифры — число, третья цифра — количество нулей после числа. Получившийся результат равен емкости в пикофарадах. Но на этой плате есть конденсаторы, не попадающие под эту маркировку, это номиналы 1, 3 и 22пФ. Они маркируются просто указанием емкости так как емкость меньше 100пФ, т.е. меньше трехзначного числа.

Сначала запаиваю мелкие конденсаторы согласно позиционным обозначениям (тот еще квест).

С конденсаторами емкостью 100нФ я немного ступил, не добавив их в табличку сразу, пришлось делать это потом от руки.

Выводы конденсаторов я также загибал не полностью, а примерно под 45 градусов, этого вполне достаточно чтобы компонент не выпал. Кстати, на этом фото видно, что пятачки, соединенные с общим контактом платы, выполнены правильно, есть кольцевой промежуток для уменьшения теплоотдачи, это облегчает пайку таких мест.

Как то я немного расслабился на этой плате и вспомнил о дросселях и диодах уже после запаивания керамических конденсаторов, хотя лучше было их впаять перед ними. Но особо ситуацию это не изменило, потому перейдем к ним. В комплекте к плате дали три дросселя и два диода (1N4007 и 1N5815).

С диодами все ясно, место подписано, катод обозначен белой полосой на самом диоде и на плате, перепутать очень сложно. С дросселями бывает немного сложнее, они иногда также имеют цветовую маркировку, благо в данном случае все три дросселя имеют один номинал

На плате дроссели обозначаются буквой L и волнистой линией. На фото участок платы с запаянными дросселями и диодами.

В осциллографе применено два транзистора разной проводимости и две микросхемы стабилизаторы, на разную полярность. В связи с этим будьте внимательны при монтаже, так как обозначение 78L05 очень похоже на 79L05, но если поставить наоборот, то вы скорее всего поедете за новыми. С транзисторами немного проще, хоть на плате и указана просто проводимость без указания типа транзистора, но тип транзистора и его позиционное обозначение можно без труда посмотреть по схеме или карте установки компонентов. Выводы здесь формовать заметно тяжелее, так как отформовать надо все три вывода, лучше не спешить, чтобы не отломать выводы.

Формуются выводы одинаково, это упрощает задачу. На плате положение транзисторов и стабилизаторов обозначено, но на всякий случай я сделал фото, как они должны быть установлены.

В комплекте был мощный (относительно) дроссель, который используется в преобразователе для получения отрицательной полярности и кварцевый резонатор. Им выводы формовать не надо.

Теперь о кварцевом резонаторе, он изготовлен под частоту 8МГц, полярности также не имеет, но под него лучше подложить кусочек скотча, так как корпус у него металлический и он лежит на дорожках. Плата покрыла защитной маской, но я как то привык делать какую нибудь подложку в таких случаях, для безопасности. не удивляйтесь, что я в начале указал что процессор имеет максимальную частоту 72МГц, а кварц стоит всего на 8, внутри процессора есть как делители частоты, так иногда и умножители, потому ядро вполне может работать например на частоте 8х8=64МГц. Почему то на плате контакты дросселя имеют квадратную и круглую форму, хотя сам по себе дроссель — элемент неполярный, потому просто впаиваем его на место, выводы лучше не загибать.

В комплекте дали довольно много электролитических конденсаторов, все они имеют одинаковую емкость в 100мкФ и напряжение в 16 Вольт. Их надо запаивать обязательно с соблюдением полярности иначе возможны пиротехнические эффекты Длинный вывод конденсатора это плюсовой контакт. На плате присутствует маркировка полярности как около соответствующего вывода, так и рядом с кружком, отмечающим положение конденсатора, довольно удобно. Отмечен плюсовой вывод. Иногда маркируют минусовой, в этом случае примерно половина кружочка заштриховывается. А еще есть такой производитель компьютерного железа как Асус, который заштриховывает плюсовую сторону, потому всегда надо быть внимательным.

Потихоньку мы подошли к довольно редкому компоненту, подстроечному конденсатору. Это конденсатор, емкость которого можно изменять в небольших пределах, например 10-30пФ, обычно и емкость этих конденсаторов невелика, до 40-50пФ. Вообще это элемент неполярный, т.е. формально не имеет значения как его впаивать, но иногда имеет значение как его впаивать. Конденсатор содержит шлиц под отвертку (типа головки маленького винтика), который имеет электрическое соединение с одним из выводов. ТАк вот в данной схеме один вывод конденсатора подключен к общему проводнику платы, а второй к остальным элементам. Чтобы было меньше влияние отвертки на параметры цепи, надо впаивать его так, чтобы вывод соединенный со шлицом соединялся с общим проводом платы. На плате указана маркировка как впаивать, а дальше по ходу обзора будет и фотка, где это видно.

Кнопки и переключатели. Ну здесь тяжело что то сделать неправильно, так как очень тяжело их вставить как нибудь не так Скажу лишь, что выводы корпуса переключателей надо припаять к плате. В случае переключателя это не просто добавит прочности, а и соединит корпус переключателя с общим контактом платы и корпус переключателя будет работать как экран от помех.

Разъемы. Самая сложная часть в плане пайки. Сложная не точностью или малогабаритностью компонента, а наоборот, иногда место пайки тяжело прогреть, потому для BNC разъема лучше взять паяльник помощнее.

На фото можно увидеть — Пайка BNC разъема, дополнительного разъема питания (единственный разъем здесь, который можно поставить наоборот) и USB разъема.

С индикатором, а вернее с разъемами для его подключения, вышла небольшая неприятность. В комплекте забыли положить пару двойных контактов (пинов), они тут используются для закрепления стороны индикатора, обратной сигнальному разъему.

Но посмотрев на распиновку сигнального разъема я понял, что некоторые контакты можно запросто откусить и использовать вместо недостающих. Я мог открыть ящик стола и достать оттуда такой разъем, но это было бы неинтересно и в какой то степени нечестно.

Запаиваем гнездовые (так называемые — мамы) части разъемов на плату.

На плате присутствует выход встроенного генератора 1КГц, он нам потом понадобится, хоть эти два контакта и соединяются друг с другом, но мы все равно впаиваем перемычку, она будет удобна для подключения «крокодила» сигнального кабеля. Для перемычки удобно использовать обкушенный вывод электролитического конденсатора, они длинные и довольно жесткие. Находится эта перемычка слева от разъема питания.

Также на плате присутствует пара важных перемычек. Одну из них, под названием JP3

надо закоротить сразу, делается это при помощи капельки припоя.

Со второй перемычкой, немножко сложнее. Сначала надо подключить мультиметр в режиме измерения напряжения в контрольной точке, находящейся над лепестком микросхемы-стабилизатора. Второй щуп подключается к любому контакту соединенному с общим контактом платы, например к USB разъему. На плату подается питание и проверяется напряжение в контрольной точке, если все в порядке, то там должно быть около 3.3 Вольта.

После этого перемычка JP4

, находящаяся чуть левее и ниже стабилизатора, также соединяется при помощи капли припоя.

На обратной стороне платы есть еще четыре перемычки, их трогать не надо, это технологические перемычки, для диагностики платы и перевода процессора в режим прошивки.

Возвращаемся к дисплею. Как я выше писал, мне пришлось откусить несколько контактных пар, чтобы применить их взамен отсутствующих. Но при сборке я решил выкусить не крайние пары, а как бы из середины, а крайнюю запаять на место, так будет сложнее перепутать что то при установке.

Хоть на дисплее и наклеена защитная пленка, я бы рекомендовал при припаивании разъема накрыть экран куском бумаги, в таком случае капли флюса, который кипит при пайке, будут отлетать на бумагу, а не на экран.

Все, можно подавать питание и проверять Кстати, один из диодов, который мы запаивали ранее, служит для защиты электроники от неправильного подключения питания, со стороны разработчика это полезный шаг, так как спалить плату неправильной полярностью можно в секунду. На плате указано питание 9 Вольт, но при этом оговорен диапазон до 12 Вольт. В тестах я пита плату от 12 Вольт блока питания, но попробовал и от двух последовательно соединенных литиевых аккумуляторов, разница была только в чуть меньшей яркости подсветки экрана, думаю что применив стабилизатор 5 Вольт с низким падением и убрав защитный диод (или подключив его параллельно питанию и установив предохранитель), можно вполне спокойно питать плату от двух литиевых аккумуляторов. Как вариант, использовать преобразователь питания 3.7-5 Вольт.

Так как запуск платы прошел успешно, то перед настройкой плату лучше промыть. Я пользуюсь ацетоном, хотя он запрещен к продаже, но есть небольшие запасы, как вариант еще использовали толуол, ну или в крайнем случае медицинский спирт. Но плату надо промыть обязательно, целиком «купать» ее не надо, достаточно пройтись снизу ваткой.

Особое внимание надо уделить переключателям режимов работы и входному разъему. Хоть частоты и не очень высокие, но паразитное сопротивление, которое дает флюс, может сделать плохое дело.

В конце ставим плату «на ноги», используя комплектные стойки, они конечно чуть меньше чем надо и немного болтаются, но все равно так удобнее, чем просто класть на стол, не говоря о том, что выводы деталей могут поцарапать крышку стола, ну и так ничего не попадает под плату и не закоротит ничего под ней.

Первая проверка от встроенного генератора, для этого подключаем «крокодил» с красным изолятором к перемычке около разъема питания, черный провод никуда подключать не надо.

Чуть не забыл, несколько слов о назначении переключателей и кнопок. Слева расположены три трехпозиционных переключателя. Верхний переключает режим работы входа. Заземлен Режим работы без учета постоянной составляющей, или АС, или режим работы с закрытым входом. Хорошо подходит для измерения переменного тока. Режим работы с возможностью измерения постоянного тока, или режим работы с открытым входом. Позволяет проводить измерения с учетом постоянной составляющей напряжения.

Второй и третий переключатели позволяют выбрать масштаб по оси напряжения. Если выбран 1 Вольт, то это означает, что в этом режиме размах в одну масштабную клетку экрана будет равен напряжению в 1 Вольт. При этом средний переключатель позволяет выбрать напряжение, а нижний множитель, потому при помощи трех переключателей можно выбрать девять фиксированных уровней напряжения от 10мВ до 5 Вольт на клетку.

Справа расположены кнопки управления режимами развертки и режима работы. Описание кнопок сверху вниз. 1. При коротком нажатии включает режим HOLD, т.е. фиксация показаний на дисплее. при длинном (более 3 секунд) включает или выключает режим цифрового вывода данных параметра сигнала, частоту, период, напряжения. 2. Кнопка увеличения выбранного параметра 3. Кнопка уменьшения выбранного параметра. 4. Кнопка перебора режимов работы. Управление временем развертки, диапазон от 10мкс до 500сек. Выбор режима работы триггера синхронизации, Авто, нормальный и ждущий. Режим захвата сигнала синхронизации триггером, по фронту или тылу сигнала. Выбор уровня напряжения захвата сигнала триггера синхронизации. Прокрутка осциллограммы по горизонтали, позволяет просмотреть сигнал «за пределами экрана» Установка позиции осциллограммы по вертикали, помогает при измерении напряжений сигнала и когда осциллограмма не влазит на экран… Кнопка сброса, просто перезагрузка осциллографа, как выяснилось иногда бывает очень удобна. Рядом с кнопкой есть зеленый светодиод, он моргает когда осциллограф синхронизировался.

Все режимы при выключении прибора запоминаются и включается он потом в том режиме, в котором его выключили.

Еще на плате есть разъем USB, но как я понял, он в этом варианте не используется, при подключении к компьютеру выдает что обнаружено неизвестное устройство. Также есть контакты для перепрошивки устройства.

Все режимы, выбранные кнопками или переключателями, дублируются на экране осциллографа.

Версию ПО я не обновлял, так как стоит последняя на текущий момент 113-13801-042

Настройка прибора очень проста, помогает в этом встроенный генератор. Скорее всего при подключении к встроенному генератору прямоугольных импульсов вы увидите следующую картину, вместо ровных прямоугольников будет либо «завал» угла верха/низа, вниз или вверх.

Корректируется это вращением подстроечных конденсаторов. Конденсаторов два, в режиме 0.1 Вольта подстраиваем С4, в режиме 1 Вольт соответственно С6. В режиме 10мВ корректировка не производится.

Регулировкой необходимо добиться ровных прямоугольных импульсов на экране, как это показано на фотографии.

Я посмотрел этот сигнал другим осциллографом, на мой взгляд он достаточно «ровный» для калибровки данного осциллографа.

Хоть конденсаторы и установлены правильно, но даже в таком варианте небольшое влияние от металлической отвертки присутствует, пока удерживаем жало на регулируемом элементе, результат один, стоит убрать жало, результат чуть меняется. В таком варианте либо подкручивать маленькими сдвигами, либо использовать пластмассовую (диэлектрическую) отвертку. Мне такая отвертка досталась с какой то камерой Хиквижн.

С одной стороны у нее крестовое жало, причем срезанное, именно для таких конденсаторов, с другой — прямое.

Так как данный осциллограф больше прибор для изучения принципов работы, чем действительно полноценный прибор, то и проводить полноценное тестирование я не вижу смысла, хотя основные вещи покажу и проверю. 1. Совсем забыл, иногда при работе внизу экрана вылазит реклама производителя 2. Отображения цифровых значений параметра сигнала, подан сигнал от встроенного генератора прямоугольных импульсов. 3. Вот такой собственный шум входа осциллографа, в интернет я встречал упоминания об этом, а так же о том, что новая версия имеет меньший уровень шумов. 4. Для проверки, что это действительно шум аналоговой части, а не наводки, я перевел осциллограф в режим с закороченным входом.

1. Переключил время развертки в режим 500сек на деление, как по мне, ну это уж совсем для экстремалов. 2. Уровень входного сигнала можно менять от 10мВ на клетку 3. До 5 Вольт на клетку. 4. Прямоугольный сигнал частотой 10КГц с генератора осциллографа DS203.

1. Прямоугольный сигнал частотой 50КГц с генератора осциллографа DS203. Видно что на такой частоте сигнал уже сильно искажен. 100КГц подавать уже не имеет особого смысла. 2. Синусоидальный сигнал частотой 20КГц с генератора осциллографа DS203. 3. Сигнал треугольной формы частотой 20КГц с генератора осциллографа DS203. 4. Пилообразный сигнал частотой 20КГц с генератора осциллографа DS203.

Дальше я решил немного посмотреть как ведет себя прибор при работе с синусоидальным сигналом, поданным от аналогового генератора и сравнить его со своим DS203 1. Частота 1КГц 2. Частота 10КГц

1. Частота 100КГц, в конструкторе нельзя выбрать время развертки меньше 10мс, потому только так 2. А вот так может выглядеть синусоидальный сигнал частотой 20КГц, поданный с DS203, но в другом режиме входного делителя. Выше был скриншот такого сигнала, но поданный в положении делителя 1 Вольт х 1, здесь сигнал в режиме 0.1 Вольт х 5. Ниже видно как выглядит этот сигнал при подаче на DS203

Сигнал 20КГц, поданный с аналогового генератора.

Сравнительное фото двух осциллографов, DSO138 и DS203. Оба подключены к аналоговому генератору синуса, частота 20КГц, на обоих осциллографах выставлен одинаковый режим работы.

Резюме. Плюсы

Интересная обучающая конструкция Качественно изготовленная печатная плата, прочное защитное покрытие. Собрать конструктор под силу даже начинающему радиолюбителю. Продуманная комплектация, порадовали запасные резисторы в комплекте. В инструкции хорошо расписан процесс сборки.

Минусы

Небольшая частота входного сигнала. Забыли положить в комплект пару контактов для крепления индикатора Простенькая упаковка.

Мое мнение. Скажу коротко, был бы у меня в детстве такой конструктор, я был бы наверное очень счастлив, даже несмотря на его недостатки. А если длинно, то конструктор приятно порадовал, я считаю его хорошей базой как в получении опыта сборки и наладки электронного устройства, так и в опыте работы с очень важным для радиолюбителя прибором — осциллографом. Пусть простым, пусть без памяти и с низкой частотой, но это куда лучше возни с аудиокартами. Как серьезный прибор считать его конечно нельзя, но он таким и не позиционируется, а как конструктор, более чем. Зачем я заказал этот конструктор? Да просто было интересно, ведь все мы любим игрушки

Надеюсь что обзор был интересен и полезен, жду предложений по поводу вариантов тестирования Ну и как всегда, дополнительные материалы, прошивки, инструкции, исходники, схема, описание — . Как дополнение, схема отдельно.

Схема

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Как подобрать или подогнать резисторы делителя напряжения?

Так как радиолюбители часто испытывают трудности при поиске прецизионных резисторов, я расскажу о том, как можно с высокой точностью подогнать обычные резисторы широкого применения.

Высокоточные резисторы всего в несколько раз дороже обычных, но на нашем радиорынке их продают по 100 штук, что делает их покупку не очень целесообразной.

Использование подстроечных резисторов.

Как видите, каждое плечо делителя состоит из двух резисторов – постоянного и подстроечного.

Недостаток – громоздкость. Точность ограничена только доступной точностью измерительного прибора.

Подбор резисторов.

Другой способ – подбор пар резисторов. Точность обеспечивается за счёт подбора пар резисторов из двух комплектов резисторов с большим разбросом. Сначала все резисторы промеряются, а затем подбираются пары, сумма сопротивлений которых наиболее соответствует схеме.

Именно этим способом, в промышленных масштабах, подгонялись резисторы делителя для легендарного тестера «ТЛ-4».

Недостаток метода – трудоёмкость и потребность в большом количестве резисторов.

Чем длиннее список резисторов, тем выше точность подбора.

Подгонка резисторов при помощи наждачной бумаги.

Подгонкой резисторов, путём удаления части резистивной плёнки, не брезгует даже промышленность.

Однако при подгонке высокоомных резисторов не допускается прорезать резистивную плёнку насквозь. У высокоомных плёночных резисторов МЛТ, плёнка нанесена на цилиндрическую поверхность в виде спирали

Подпиливать такие резисторы нужно крайне осторожно, чтобы не разорвать цепь

Точную подгонку резисторов в любительских условиях можно осуществить при помощи самой мелкой наждачной бумаги – «нулёвки».

Сначала с резистора МЛТ, у которого заведомо меньшее сопротивление, при помощи скальпеля аккуратно удаляется защитный слой краски.

Затем резистор подпаивается к «концам», которые подключаются к мультиметру. Осторожными движениями шкурки-«нулёвки» сопротивление резистора доводится до нормы. Когда резистор подогнан, место пропила покрывается слоем защитного лака или клея.

Что такое шкурка-«нулёвка» написано .

На мой взгляд, это самый быстрый и простой способ, который, тем не менее, даёт очень хорошие результаты.

Осциллограф из планшета на «Андроид»

Bluetooth-канал

В настоящее время электронного прогресса в магазинах появляются приставки, которые выполняют функции осциллографа. Они передают сигнал с помощь Bluetooth-канала на планшет или смартфон. Такой осциллограф — приставка, подключаемая, к планшету через Bluetooth имеет свои особенности. Предел измеряемой частоты, составляющий 1 МГц, напряжение щупа 10 В и радиус действия порядка 10 метров не всегда хватают для профессионального диапазона рабочей деятельности. В таких случаях можно использовать осциллограф — приставку с передачей данных с помощью Wi-Fi.

Передача данных с помощью Wi-Fi

Wi-Fi значительно расширяет возможности измерительных устройств. Такой вид обмена информацией между планшетом и приставкой особо популярен. Это не дань моде, а чистая практичность. Поскольку измеряемая информация передаётся без задержек на планшет, который моментально выводит любой график на свой монитор.

Понятное пользовательское меню позволяет быстро и легко ориентироваться в управлении и настройках электронного устройства. А записывающее устройство позволяет воспроизводить и передавать информацию в реальном времени и во все точки для всех участников этого процесса.

Обычно вместе с покупной осциллограф — приставкой поставляется и диск с программным обеспечением. Эти драйвера и программу можно быстро скачать на планшет или смартфон. Если такого диска нет — найдите эти данные в магазине приложений или поищите в интернете на форумах и специализированных сайтах.

Осциллограф и его функции

Это электронный прибор, на экране которого наблюдают за формой сигнала. В процессе работы доступен ряд опций:

• фиксирование мгновенных характеристик;
• аналогия фазовых смещений и форм сигналов с иными импульсами;
• контроль и мониторинг синусоидальных, треугольных и прямоугольных колебаний;
• развёртка импульса для измерения времени нарастания.

Проще говоря, это телевизионный приёмник, где отслеживается электросигнал визуально. Зная принципы работы и схему устройства, собирают осциллограф своими руками.

Классифицировать приборы возможно по следующим показателям:

• особенности работы и предназначение;
• количество сигналов, просматриваемых разом;
• способ обработки информации;
• вид воспроизводящего устройства.

По особенности работы подразделяются на модели: скоростные, стробоскопические, универсальные, запоминающие и специальные. Количество одновременно подающихся сигналов – один, два и более.

Важно! Многоканальные n-осциллографы высвечивают на экран n-графиков, считывая показания с n-го количества сигнальных входов. Аналоговые и цифровые устройства делят между собой методы обрабатывания полученной информации

Узлы отображения сигналов представлены электронно-лучевыми трубками «ЭЛТ» или матричными панелями

Аналоговые и цифровые устройства делят между собой методы обрабатывания полученной информации. Узлы отображения сигналов представлены электронно-лучевыми трубками «ЭЛТ» или матричными панелями.

Сборка осциллографа

Деревянный пресс для винограда. как сделать пресс для винограда своими руками: устройство, выбор материала и пошаговый процесс изготовления. изготовление винной сокодавки своими руками

На рисунке представлена схема простейшего осциллографа — щупа для смартфона, которую необходимо повторить

Очень важно использовать резисторы с такой же цветовой маркировкой, как в примере, поскольку это позволит получить от устройства максимум чувствительности и точности

Сборку следует начать с подготовки штекера мини-джек 3,5 мм от наушников. С него срезается пластиковая часть, после чего припаиваются 2 проводка как показано в схеме осциллографа.

Припаянные провода необходимо дополнительно закрепить и изолировать. Для этого будет достаточно применить 2 слоя термоусадочной трубки.

Далее к шляпке маленького мебельного гвоздика необходимо припаять одножильный провод.

Место пайки сверху изолируется термоусадкой. Гвоздик будет выполнять функцию плюсового электрода.

Провод с гвоздиком заводится в корпус маркера с удаленным стержнем. В результате электрод должен заменить пишущий наконечник фломастера. Также нужно завести проводок от разъема 3,5 мм в пробитое отверстие в заднем колпачке маркера.

Далее необходимо соединить параллельно и спаять стабилитрон с резистором 1К. К ним согласно схеме прибора припаивается резистор 2,2К.

В корпусе маркера ближе к пишущей части делается боковое отверстие. В него продевается отдельный провод, второй конец которого выходит из задней части фломастера.

К выведенному проводку припаивается стабилитрон с резистором 1К. Также к ним нужно присоединить жилу питания от разъема 3,5 мм

Важно соблюсти полярность, как на схеме. Вторая жила от мини-джека паяется к резистору 2,2К

Провод с гвоздиком нужно подсоединить к оставшемуся концу резистора 2,2 К. Все соединения защищаются термоусадкой. После этого резисторы и стабилитрон необходимо спрятать в корпусе маркера, закрыв его задним колпачком.

На выходящий сбоку маркера провод, присоединенный к резистору 1К и стабилитрону нужно припаять тестовую клипсу.

После этого аппаратная часть устройства полностью готова.

Далее нужно установить на смартфон приложение Oscilloscope Pro 2. Осциллограф подключается к телефону и может использоваться по предназначению под управлением данной программы. Его тестовая клипса используется как масса, а электрод из гвоздика на маркере является плюсом. Приложение в связке с самодельным устройством позволяет настраивать пороги срабатывания, просматривать форму сигнала на дисплее и многое другое.

Схема приставки

Согласитесь, что схема невероятна проста и не потребует много времени для её сборки. Это делитель – ограничитель, который защитит звуковую карту вашего компьютера от опасного напряжения, которое вы можете случайно падать на вход. Делитель может быть на 1, на 10 и на 100. Переменным резистором регулируется чувствительность всей схемы. Подключается приставка к линейному входу звуковой карты ПК.

Проблемы при создании осциллографа

Проблемы могут возникнуть как у новичка, так и у того, кто знает, как из обычного домашнего компьютера сделать осциллограф на практике. Чтобы минимизировать шансы, лучше изучить всю теорию перед работой или настройкой, а также купить материалы с запасом, если есть необходимость изготовить приставку.

Возможные трудности:

1. Проблемы со схемой. Схема для простейшего осциллографа лёгкая сама по себе, но если возникают сложности, можно воспользоваться видеогайдами.
2. Программы не устанавливаются. Если программное обеспечение отказывается работать на компьютере, проверьте совместимость (соответствие требованиям операционной системы, наличие всех необходимых деталей в ПК).
3. Результат не выводится на экран. Это проблема внутренней настройки – укажите корректный путь, чтобы сохранение и воспроизведение результатов анализа шли корректно.

Большинство возникающих проблем легко решить последующими попытками, минимальными теоретическими знаниями и опытом – стоит только набраться немного терпения.
