Самодельная антенна-пушка для Интернета: схемы и чертежи

И так, для начала давайте определимся для чего это «Оружие» не массового поражения нужно. И так немного теории. Если мы используем в домашних условиях обычную встроенную антенну, то коэффициент усиления там не большой, но при этом радиус покрытия куда выше, то есть сигнал покрывает почти всю небольшую квартиру.

Если вы собрались делать Вай-Фай пушку, то вы должны понимать, что данное приспособление больше предназначено для связи двух сетей на несколько километров. То есть сам пучок бьет далеко, но имеет узкий радиус – об этом нужно помнить. Чаще всего такие антенны делают для создания моста между двумя сетями, который находятся на многокилометровом расстоянии. Например, в одном месте есть интернет и нужно его передать в дом, находящийся в глухом лесу на 10 – 15 километров.

Что это за устройство

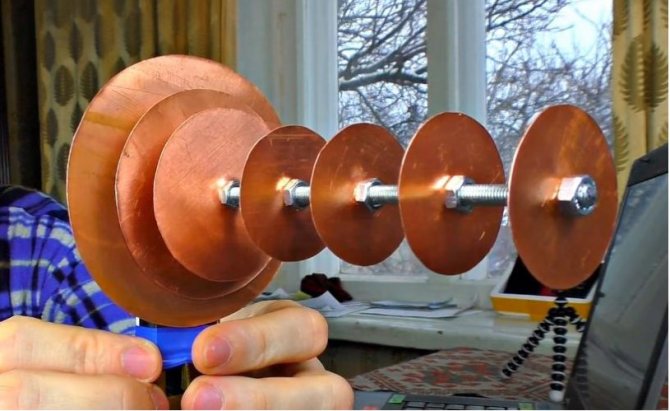

Внешний вид самодельной Wi-Fi антенны-пушки

Прежде чем приступить к изготовлению мощной вай-фай пушка, необходимо определиться, для чего она необходима. Если в домашних условиях используется обыкновенная встроенная антенна от маршрутизатора, то коэффициент усиления небольшой, но при этом значительно выше радиус покрытия. Именно поэтому при помощи обыкновенного роутера удается покрывать небольшую квартиру или дом.

Антенна-пушка для вай-фай имеет немного иное приспособление. Дело в том, что она в большей степени предназначена для связи нескольких беспроводных сетей на расстоянии более нескольких километров. Это говорит о том, что сигнал способен бить далеко, радиус у него большой.

Обратите внимание! Wi-Fi пушка в подавляющем большинстве случаев используется для формирования моста между двумя сетями, которые находятся на большом расстоянии друг от друга. Например, пользователю необходимо из своей квартиры передать сигнал в дом, который находится за городом в лесу.

Дальность действия зависит от многих факторов, но некоторым умельцам удалось добиться действия на 10-15 км.

Лакокрасочные покрытия представляют собой надежный барьер между проводами и непосредственно самой пушкой с неблагоприятными погодными условиями, но с течением времени этот слой разрушается. С определенной периодичностью слой лака на конструкции требуется обновлять.

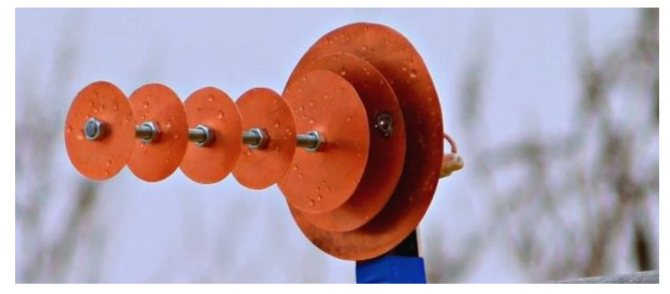

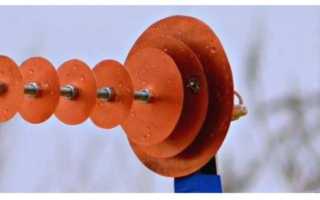

Вай-фай пушка, установленная на улице

Обратите внимание! В некоторых источниках антенна-пушка Wi-Fi имеет еще одно название антенна Креосан. Это та же самая конструкция.

Сборка

Начинаем сборку нашей конструкции. Все делается под линеечку и ровно. Лучше как говорится 7 раз отмерить и проверить.

И так берём линейку и проверяем дырочки. Если вы их еще не просверлили, то нужно прочертить ровный угол до центра. А далее на 10 миллиметров от края сделать небольшое отверстие на предпоследнем круге (68). А потом делаем напротив следующего, самого большого круга (90) – такие же отверстия. Но так, чтобы они были ровно напротив, так как туда будет вставляться и припаиваться провод.

Схема и чертеж Wi-Fi пушки

4G антенна своими руками — пошаговая инструкция

Чтобы Wi-Fi пушка качественно выполняла поставленные перед ней задачи, необходимо собирать ее строго по чертежу. Даже незначительные отклонения в расчетах способны ухудшить сигнал. У пользователя есть возможность соорудить устройство, работающее на частоте 2,4 ГГц или на 5 ГГц.

Большинство специалистов настоятельно рекомендует отдавать предпочтение меньшей частоте, поскольку большая волна гасится намного быстрее, особенно это актуально в лесистых регионах. Разумеется, что пушку с частотой работы 5 ГГц можно установить выше.

Схема-чертеж пушки Wi-Fi

Необходимая теория

Каждый человек может догадаться, что, чем длиннее будет провод, тем больше вероятность, что в нем потеряется сигнал. Даже если при сборке пушки использовать высококачественный и дорогой кабель, потеря сигнала не исключена. Кабель — это ключевая часть антенны, поэтому в процессе его выбора нельзя придерживаться остаточного принципа, иначе достоинства самой эффективной пушки будут сведены на «нет».

К примеру, если один вид провода можно использовать в регионе с низкой частотой, то его применение на высокочастотных участках уже невозможно. Чтобы снизить потери в кабеле, необходимо уменьшить его длину и концентрацию высокочастотных соединений.

Обратите внимание! Если 4G антенна пушка будет функционировать на высоких частотах, при сборке конструкции следует использовать кабель с более высокими показателями.

Подготовка материалов

Прежде чем сделать пушку, необходимо приобрести весь расходный материал и подготовить рабочие инструменты. В магазине обязательно необходимо приобрести медный лист, поскольку его достаточно просто резать. Центральную жилу в подавляющем большинстве случаев делают из шпильки, на которую наматывают гайки с соответствующим диаметром.

Wi-Fi антенна своими руками: как сделать

Итак, для изготовления антенны потребуются:

• длинная шпилька с гайками соответствующего размера;
• медный лист (но можно использовать любой металлический);
• Wi-Fi адаптер или уже имеющийся маршрутизатор.

Обратите внимание! Некоторые умельцы используют для производства антенны крышки от консервных банок и для усиления эффекта дополнительно оборачивают детали сборки фольгой.

Внешний вид медного листа

Направленная wifi антенна

Это самый используемый тип. Антенна, направляющая wifi сигнал в определенную сторону, например, из дома на приусадебный участок, или на балкон соседнего дома, если речь идет о внешней направленной беспроводной антенне. Дальность их действия может составлять от одного до нескольких км. Главное, чтобы источник приема находился в прямой видимости.

Внутренние направленные wifi антенны для роутера будут полезны, если он, например, висит на стене. Чтобы излучение не шло стену, можно подключить ее к роутеру и направить в сторону вашего рабочего стола, на котором стоит ноутбук. Или наоборот, направить антенну в перегородку, чтобы сигнал более уверенно через нее проходил, обеспечивая стабильную связь в соседней комнате. Очень удачная конструкция такой антенны — панельный прямоугольник, излучающий радиосигнал в одном направлении.

Есть также компактные модели, которые подойдут как для комнатного использования, так и для крепления снаружи.

Изготовление мощной Wi-Fi антенны-пушки своими руками

Что такое Wi-Fi мост — как сделать своими руками

В процессе изготовления антенны важно учитывать один простой факт — даже незначительные отклонения от чертежей и схем могут пагубно отразиться на работоспособности самодельного устройства. Именно поэтому перед человеком стоит задача делать все максимально точно.

Пошаговая инструкция по изготовлению вай-фай пушки выглядит следующим образом:

1. Необходимо взять лист металла и разметить на нем центры кругов.
2. Следующий шаг — необходимо просверлить центры. Для точности выполнения сначала нужно пройтись тонким сверлом и уже после толстым. В конечном итоге диаметр отверстия должен быть немного больше, чем размер шпильки.
3. Далее необходимо взять обыкновенный циркуль и прочертить на поверхности листа металла круги.
4. Сначала вырезать квадрат для удобства и уже после осторожно металлу придаются округлые формы.
5. Когда круги разных диаметров готовы, необходимо взять длинную шпильку и удалить лишнее по длине пушки вай-фая, при этом обязательно учитывая ширину гайки.

Первый этап работ закончен, все исходные детали подготовлены, можно приступать непосредственно к сборке.

Готовый комплект для сборки антенны

Алгоритм, как собрать антенну выглядит, следующим образом:

1. Для четкого контроля размеров рекомендуется использовать металлическую линейку, поскольку в сравнении с деревянными и пластмассовыми она более точная.
2. В последних двух дисках дополнительно необходимо сделать еще отверстия, предназначенные для подключения кабеля.

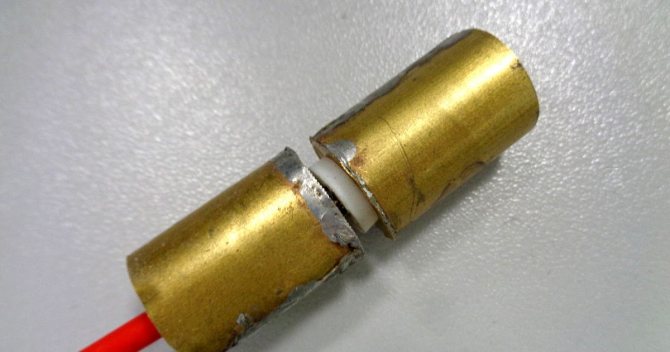

3. Разъем с кабелем сделать из старой антенны от адаптера или маршрутизатора. Снять верхний кожух.
4. Срезать весь изоляционный слой с поверхности, после чего антенна должна автоматически отцепиться, поскольку была запрессована.
5. Отпаять металлический колпак. Все, разъем для подключения уже готов.
6. Залудить диски. Медь — пластичный материал, поэтому для изготовления антенны-пушки рекомендуется отдавать предпочтение ей.
7. Через полученные отверстия крайнего круга провести кабель.
8. Теперь необходимо через отверстие второго диска провести среднюю жилу и припаять экранирующую обмотку, как и в предыдущем шаге.
9. Для удобства использования в домашних условиях устройство рекомендуется установить на кронштейн от фотоаппарата.
10. К выходу разъема нужно подсоединить Wi-Fi адаптер.

В завершении остается пушку установить на окно и направить на объекты, где высокая вероятность, что есть беспроводные сигналы.

Как к входу разъема прикручивается вай-фай адаптер

Обратите внимание! Данная конфигурация имеет дальность действия около 10 км. И это без дополнительного использования сетевого оборудования и различных усилителей. Такое приспособление позволяет передавать сигнал в гараж, на дачу или, например, в школу.

Установка WiFi антенны

При монтаже любого типа антенн, необходимо учитывать, откуда идет источник сигнала. В условиях современной городской застройки он может очень сильно терять в эффективности как из-за плотности домов, так и из-за материалов, из которых они сделаны. Привожу таблицы, из которой можно приблизительно понять, насколько ухудшает работу точки доступа тот или иной материал. Самым главным параметром здесь будет «Эффективное расстояние» (ЭР). Рассчитывать его надо следующим образом. Например, в характеристиках роутера указано, что он работает на 400 метров. подразумевается, что при прямой видимости. Вас же от него отделяет межкомнатная стенка, у которой ЭР равно 15%. Рассчитываем: 400 м умножаем на 15% и получаем 60 метров. То есть через стену 15-20 см роутер будет «стрелять» всего на 60 метров. При этом, если присоединить к нему антенну в 15-20 децибел, то эта потеря нейтрализуется.

Подключение вай-фай пушки к смартфону

Когда антенна готова, ее остается правильно подключить к девайсам. При подключении к смартфону или планшету предварительно пушку подсоединяют к USB-модему, после к смартфону и в конце к маршрутизатору.

Важно! Для подключения к свистку Wi-Fi необходимо осторожно разобрать антенну, чтобы не повредить провода. Места пайки необходимо обязательно залудить, далее — запаять провод.

Наружная оплетка фиксируется к крайнему диску, который имеет самый большой диаметр, а центральную жилу к соседнему диску. Антенна-пушка надежно крепится к кронштейну, чтобы было удобнее прицеливаться на маршрутизатор, который раздает сигнал. Внешний вид у приспособления, конечно, выходит весьма необычный.

Использование пушки для усиления сигнала вай-фай в домашних условиях

Типы WiFi-антенн

Существует два основных типа антенн для WiFi маршрутизаторов: для применения снаружи (outdoor) и внутри (indoor). Наружные маршрутизаторы, как правило, больше. Также на их корпусах присутствуют специальные крепления, позволяющие фиксировать устройство на поверхности или опоре. Используются модели класса outdoor для передачи сигнала из одной точки в другую на большое расстояние. Для бесперебойной связи необходимо, чтобы между этими точками не было препятствий. Аппараты для использования в помещениях (квартирах, частных домах, офисах) менее мощны и имеют меньшие габариты. Некоторые модели имеют крепления, с помощью которых их можно фиксировать на стене.

Как проверить мощность сигнала приспособления

Чтобы устройство уверенно принимало сигналы на больших расстояниях (более 1 км), пушку настоятельно рекомендуется установить на крышу, если это представляется возможным. Используют для этого кабель от спутниковой тарелки.

В процессе подключения требуется рассверлить крайний медный диск и в полученное отверстие закрутить антенный разъем. Все надежно обматывается оплеткой, крайний диск ставится на место, а центральная жила подпаивается.

Обратите внимание! На обратной стороне телевизионного кабеля размещен переходник, который необходимо подсоединить к адаптеру. Важно учитывать, что пушка имеет узкий луч, поэтому направлять приспособление необходимо четко в цель.

Начиная поиск доступных беспроводных сетей, находится большее их количество.

Мощность сигнала проверяется количеством найденных беспроводных сетей

Изготовление вай-фай пушки своими руками редко вызывает сложности, поскольку конструкция достаточно проста. Выше описана подробная инструкция по ее изготовлению. Если возникают сложности в расчетах, можно воспользоваться калькулятором.

Испытание в уличных условиях

Можно установить и направить пушку на улице в любое место и отходить от нее на определенное расстояние. Таким образом представляется возможность проверить, какая у нее дальность передачи сигнала.

Результаты тестов, проведенные любителями, показывали отличное качество сигнала на расстоянии в 300 м. На большем удалении уровень связи становился немного ниже, но передача данных продолжалась. В итоге предел дальности составил 3 км. После этого телефон не смог найти необходимую сеть.

Интересно! Важное значение также имеет мощность антенны у самого смартфона. Например, использование аналогичных пушек для приема и передачи сигнала позволяет обмениваться данными на расстоянии до 10 км.

Рассмотрев, как сделать Wi-Fi пушку, проведя необходимые расчеты и установив ее, можно прийти к выводу, что с ее помощью легко настроить Интернет в загородном доме, гараже, на даче или любом другом удаленном от города месте. Прибор подходит, чтобы раздавать сигнал друзьям или знакомым в пределах города на расстоянии до 1 км, если отсутствуют серьезные помехи.

Настройка

Настройка самодельной антенны для Wi-Fi сводится, прежде всего, к её установке в нужном направлении. При этом нужно соблюдать следующие условия:

• учитывать вектор распространения сигнала приёмника/передатчика Wi-Fi сигнала;
• принимать во внимание наличие преград между передающими и приёмными устройствами;
• учитывать то, что твёрдые поверхности отражают сигнал, а мягкие, наоборот, поглощают его;
• по возможности устанавливать антенну в пределах прямой видимости относительно приёмника/передатчика.

Для большей эффективности антенна должна быть направлена в сторону точки доступа.

На этапе настройки длину кабеля, насколько это возможно, следует уменьшить, так вы избавитесь от излишних потерь сигнала и улучшите его качество.
