Навес из дерева – выбор конструкции и изготовление своими руками

Благоустройство загородного жилья и дач с каждым годом становится все популярнее. Владельцы домов и садовых участков облагораживают территорию своего земельного участка, высаживают цветы, создают зоны отдыха. Навес из дерева — один из вариантов таких построек. Дачный навес — многофункциональное сооружение, однако чаще всего его строят для защиты от солнца и атмосферных осадков.

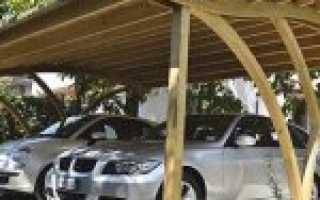

На дачных участках часто можно встретить деревянный навес-гараж

Выбор типа конструкции и места установки

Создают навесы с учетом типа конструкции и условий окружающей среды. Если вы решили пристроить навес к даче, нужно проанализировать состояние фундаментальной части и фасадной стены дома.

Внимание! Лучше строить деревянную конструкцию на возвышенном месте, вдали от деревянистых растений.

Следующим этапом в строительстве считается создание проекта. Специалисты рекомендуют схематично зарисовать на бумаге будущий навес к дому из дерева и указать размерные характеристики элементов — так будет проще рассчитать количество нужного материала.

Подготовка

Сделав подробный проект будущего возведения, а также закупившись всеми необходимыми материалами, можно постепенно переходить к подготовительным мероприятиям. Это не менее важный этап работ, от которого будет зависеть качество полученного результата.

Первым делом мастер должен определиться с типом фундаментной основы для будущего навеса. Фундамент необходимо выбирать исходя из рельефа и особенностей местности, на которой будут производиться строительные работы.

Если имеют место склоны, на них целесообразно выставить сваи – это станет самым лучшим вариантом. Если же площадка, на которой будет выстраиваться навес, является ровной, то здесь можно соорудить и ленточную фундаментную основу. Число опорных составляющих напрямую зависит от массы и степени тяжести конструкции. Чтобы сооружение получилось довольно крепким, то и основу для него нужно делать такую же крепкую.

Сперва надо будет зафиксировать колышки, чтобы разметить территорию. Только сделав необходимую разметку, можно выкапывать ямы под столбы, поэтому торопиться не стоит.

Если запланировано построить односкатное сооружение, то столбы, находящиеся позади, должны быть более длинными, нежели те, что расположены впереди, – это необходимо предусмотреть, подготавливая все необходимые материалы. Разница должна составлять примерно 30 см. Степень ровности поверхностей обязательно нужно проверять посредством строительного уровня. Самые лучшие результаты покажет лазерный инструмент, но можно воспользоваться и обычным пузырьковым – это самые популярные и удобные в эксплуатации приспособления. На подготовительном этапе рекомендуется приготовить все инструменты и материалы, с которыми будете работать, выстраивая навес. Весь инструментарий желательно разместить в одном месте, чтобы в случае необходимости вам не пришлось долго искать нужный инструмент, зря теряя время.

Похожие записи

• Навес над крыльцом частного дома
• Навесы из поликарбоната во дворе частного дома
• Скрипит ручка двери: причины проблемы и способы устранения
• Пергола своими руками: идеи и варианты использования в ландшафтном дизайне. (100 фото + видео)
• Декоративный колодец своими руками: как создать и применить
• Как заделать стык между ванной и стеной? 8 популярных вариантов
• Как обновить старую кафельную плитку в ванной комнате
• Деревянная горка для зимы своими руками чертежи
• Как построить детскую песочницу своими руками
• Варианты изготовления полок в гараж своими руками
• Восстановление ручки пластикового окна
• Чем и как просверлить плитку, чтобы она не треснула?
• Фум-лента технические характеристики, как и сколько наматывать на резьбу
• Как сделать садовые качели из дерева?
• Уход за матовыми и глянцевыми натяжными потолками
• Монтаж зеркала на стену различными способами
• Как клеить стеклохолст правильно?
• Чем оштукатурить печку, чтобы не трескалась: виды замазки для печей и технология выполнения
• Сколько должна сохнуть стяжка пола?
• Этапы ремонта детской комнаты
• Преимущества использования удлинителя протока для радиаторов
• Зачем подшивать вагонкой крышу и потолок и как это правильно делать? нюансы проведения процедуры
• Как сделать разметку своими руками под фундамент: правила
• Как делать фильтры для воды своими руками?
• Как снять натяжной потолок: работа с гарпунным, кулачковым, клиновым креплением, демонтаж пвх полотна и бесшовного тканевого покрытия

С этим читают

• Навес над крыльцом частного дома
• Навесы из поликарбоната во дворе частного дома
• Скрипит ручка двери: причины проблемы и способы устранения
• Пергола своими руками: идеи и варианты использования в ландшафтном дизайне. (100 фото + видео)
• Декоративный колодец своими руками: как создать и применить
• Как заделать стык между ванной и стеной? 8 популярных вариантов
• Как обновить старую кафельную плитку в ванной комнате
• Деревянная горка для зимы своими руками чертежи
• Как построить детскую песочницу своими руками
• Варианты изготовления полок в гараж своими руками

Описание видов

Чтобы возвести строение из дерева самостоятельно, нужно определиться с типом конструкции. В зависимости от месторасположения навесы разделяют на:

• отдельностоящие;
• интегрированные в общий архитектурного типа ансамбль.

По назначению их можно поделить на:

• декоративные — их создают для украшения участка, для формирования места для отдыха;
• навесы-укрытия — для защиты от непогоды, хранения вещей и т. п.

По форме бывают:

• односкатного типа;
• двухскатного типа;
• фигурные.

Что это такое?

Навес представляет собой крышу на столбах (опорах). Конструкция не имеет стен, но иногда роль единственной стены выполняет здание, к которому может крепиться одна из сторон кровли. Бывает, что крышу устанавливают на двух и даже на трех стенах (закрытый тип навесов), но четвертая при этом всегда отсутствует. Однако такие постройки встречаются редко. Навес нельзя считать зданием, так как он не имеет законодательного обоснования.

Для того чтобы за постройку платить налоги, она должна быть:

• на капитальном фундаменте;
• с подведенными коммуникациями;
• не иметь возможности переноса в другое место без нанесения ущерба;
• она должна быть с документами, соответствующими объекту недвижимости, с правом на наследование.

К навесам все вышеперечисленное не относится, так как их можно разобрать и перенести в другое место. Коммуникации к ним никто не подводит, разве что в зону барбекю. Документы на них не оформляют.

Общие требования к сооружениям

Основной перечень правил, которые необходимо учесть при строительстве: Стойки создаются из прочнейших материалов, способных вынести серьезную нагрузку: бревна дм от 10 до 20 сантиметров. Длина сторон поперечного сечения — от 9 до 15 сантиметров. Все материалы должны быть обработаны бактерицидной пропиткой. Еще необходимо выполнить обработку антипиренами. Обычно применяется для создания навеса именно сотовый поликарбонат. Преимущества материала:

• доступная цена;
• мало весит;
• гибкий:
• можно обустроить арочный навес;
• прозрачный;
• разнообразие цветовых решений.

Недостаток:

• высокий коэффициент температурного расширения.

Размерные характеристики навеса определяются его предназначением: минимальная допустимая высота для крыши составляет 2 м, также подойдет — 2,5 м.

Примеры чертежей и типовых проектов

Процесс создания навеса к дому из дерева своими руками прост: с деревом можно работать даже с ручным инструментом, для сборки не нужна электросварка, как для изделий из стали. Но все равно лучше заранее сделать чертеж. Это ускорит работу и обеспечит рационального типа расходование материалов. Создание чертежа начинается с обмерки места строительства навеса.

Далее необходимо разобраться с конструкцией. Самый простой вариант — плоский односкатный тип. С покрытием из прозрачного поликарбоната, такое строение станет прекрасным местом для отдыха.

Смастерить из негнущейся древесины арочный навес трудно: арки формируются из нескольких элементов, вырезанных электрическим лобзиком. Поэтому чаще всего предпочтение отдают плоским крышам. Маленькие строение ставят на шесть стоек, если размеры большие, придется сделать восемь или десять.

Навесы для машин из поликарбоната и особенности их установки

Установка пола ничем не отливается от первого варианта – делаем такой, какой будет угодно, хоть кафелем сверху можно уложить. Но во всем остальном строение будет существенно отличаться. Стоимость его в 3 раза дороже, чем деревянного навеса, поскольку металлопрокат стоит дорого (а ковка – очень дорого). Да и поликарбонат не дешевый. Если вы надумали строить именно так, тогда конструкция обойдется вам примерно в 17-25 тысяч рублей, в зависимости от того, по каким ценам вы будете покупать строительные материалы.

Шаг 1

Ставим опоры.

Вместо деревянных стволов теперь у нас будут квадраты 50х50 мм – этого будет достаточно. Ставить их лучше на закладные, которые предварительно замуровать в стяжку. Если таковых нет, приварить к основанию Г-образное крепление с отверстиями и посадить на дюбеля (вторую сторону просто можно приварить).

Шаг 2

Верхняя обвязка.

Делаем ее двумя параллельно приваренными квадратами. Первый по самой верхушке встык приваривается, второй на 30 сантиметров ниже.

Шаг 3

Арочные перекрытия.

В металлопрокате можно купить металлический квадрат (или прямоугольные профилированные трубы) выгнутые аркой. Подбираем по размеру гаража и привариваем к обвязке. 1 арочная деталь к верхнему квадрату обвязки, другая к нижней планке обвязки. Теперь у нас получается пространство в 30 сантиметров по всей длине арки, которое мы завариваем усилениями. Первую секцию (фасадную часть) можно сделать при помощи ковки – будет очень красиво смотреться.

Шаг 4

Крыша.

Шифер и черепица не подойдет, поскольку их невозможно согнуть бубликом. Берем гибкий поликарбонат, сверлим в нем пару отверстий на краю, прикручиваем болтами и загибаем его нужным образом, чтобы он всей площадью пристал к арочной детали, и привинчиваем дальше элементы.

Какое дерево использовать для навесов

Для создания крыши можно использовать:

• Клееный и профилированного типа брус.
• Бревна.
• Брус.
• Тонкие доски 15-40 мм, фанерный лист.
• Стволы деревянистых растений.
• Вагонку, блок-хаус, доски, панели.

Важно! Навес из бруса, стволов, бревен отлично сочетаются с камнями, бетонной смесью, металлом, поликарбонатом. Эти материалы помогают сделать строение красивее и изысканнее.

Подготовительные работы

Подготовку стоит начать с формирования эскиза, а уже по нему – чертежа. Рассчитайте навес из дерева плоский односкатный и выясните, какие материалы нужны и в каком количестве. Чаще всего для создания крыши используют следующие пиломатериалы:

• Брусок для стоек – сечением 70 на 70 мм.
• Брус привязки к стенке – 40 на 60 мм.
• Переднего типа балка – 40 на 80 мм.
• Брус для перекрытий – 40 на 60 мм.
• Поликарбонат.
• Антисептик.
• Метизы.
• Приспособление для резки древесины и шуруповерт.
• Щебень.
• Геотекстиль.

Этапы строительства

Работа обойдется намного дешевле, а крыша будет возведена быстрее, если все делать по пошаговому плану. Строительство навеса из бревен состоит из нескольких этапов, которые нужно выполнить обязательно. Итак, делайте работы последовательно, сначала займитесь планировкой, рассчитайте кол-во материалов, а потом уже переходите к возведению.

Навес для автомобиля с односкатной крышей

Для создания вам надо подготовить следующие материалы:

• A – шесть анкеров из металла, трубы (примерно 30 см), цементный состав, песок, гравий.
• B – два бруска размером 10 на10 см и длиной 2,4 м, 2 бруска размерами 10 на 10 см и длиной 3,2 м.
• C – четыре доски размером 5 на 15 см и длиной 3 м.
• D – восемь досок с размерными хар-ками 5 на 10 сантиметров и длиной 0,65 м.
• E – двенадцать досок размерами 5 на 10 сантиметров и длиной 3,15 м.

Для односкатного навеса могут также пригодиться:

• F – фанерные листки.
• G – подкладочного типа ковер.
• H – мягкий материал для кровли.

Популярные материалы

Грамотный самостоятельный выбор строительно-отделочного материала, является не только гарантией получения практичной и долговечной пристройки, но и оказывает непосредственное влияние на конечную стоимость возведения:

• древесина — простой в самостоятельной обработке материал для получения бюджетного навеса, а для продления срока эксплуатации всех деревянных элементов применяются специальные антисептики или пропитки;
• металлы — долговечные и прочные материалы, позволяющие при наличии некоторых сварочных навыков, изготовить своими руками изогнутые или арочного типа конструкции под современное и красивое поликарбонатное покрытие;
• натуральный камень или кирпичная кладка — вариант материала, используемого для возведения стильных опор под деревянные или металлические стропильные системы. Минусом таких опор является довольно высокая стоимость и слишком большие сроки строительства.

Навес из поликарбоната

Также для столбов могут применяться традиционные и долговечные асбестоцементные трубы, легко переносящие температурные перепады и высокую влажность.

Самые популярные материалы для кровельного покрытия навеса:

• поликарбонатные листы;
• профилированный настил;
• металлочерепица;
• рулонная или битумная кровля.

Последний вариант в современное время используется в качестве кровельного материала достаточно редко.

Светопрозрачные пластики — оптимальный вариант для кровли практически любой формы и размера, но при выборе необходимо обязательно учитывать и правильно рассчитывать толщину такого материала.

Создание навеса

Сначала необходимо сделать правильную разметку. Для этого необходимо сделать конструкцию из обноски и бечевок. Обноска – это дополнительное изделие, помогающее ровно разметить месторасположение опорных столбцов навеса. Таких изделий нужно 10 штук.

Размерные характеристики крыши составляют 3 м на 6 м. Разметьте место с подобными размерами. Потом на расстоянии 30 сантиметров от каждой из 4 угловых точек вкопайте в грунт по 2 обноски. По двум длинным сторонкам площадки от угловой точки отмерьте 3 метра. Здесь должны быть расположены центрального типа опоры.

Чем выложить площадку

Самый простой и недорогой способ сделать площадку под автонавесом — засыпать ее гравием. Для этого надо будет снять дерн, вкопать бордюр, насыпать щебень и хорошо его утрамбовать с использованием трамбовочных платформ. Тогда площадка будет жесткой и колеи не образуются.

Утрамбованный щебень — хорошее покрытие для машинной стоянки

Более популярны в последнее время площадки, вымощенные тротуарной плиткой или брусчаткой. Они имеют более привлекательный вид, но их устройство обходится дороже. Подготовка начинается также: сначала снимается грунт. Но котлован делают глубиной порядка 20-25 см. На дно насыпают щебень, который тоже хорошо трамбуют. Затем на щебень желательно расстелить слой геотекстиля. Это нетканый материал, который не даст просыпаться песку, который будет насыпан сверху, и смешаться с гравием. Также геотекстиль равномернее перераспределяет нагрузку, не давая основанию просесть под колесами авто (его применяют при строительстве дорог). На него уже насыпают слой песка, который тоже утрамбовывают. В песок укладывают тротуарную плитку, клинкерный кирпич, булыжник и другие подобные материалы.

Покрытие из тротуарной плитки

В середине по затратам находится площадка из бетона. Основание подготавливают тоже из утрамбованного щебня. На него на расстоянии в 1 м укладывают деревянные планки, которые выставляют в уровень или с небольшим уклоном для стока воды. Эти планки служат маяками при заливке, а затем играют роль демпферных швов, компенсируя температурное расширение бетона. При таком строении трещины появляются реже.

Между планками укладывают металлическую сетку из оцинкованной проволоки. Можно, конечно, нержавеющую, но она дорогая. Толщина проволоки 3-4 мм, ячейка 10*10 см. Сверху заливают бетоном не ниже М 250. Толщина слоя бетона — 7-10 см.

Бетонная площадка под навесом для авто

Монтаж односкатного навеса

Для того чтобы жидкость полностью стекала с навеса из досок и не накапливалась, края досок перекладин срежьте под углом 15°. Устанавливать перекладины можно с помощью двух способов. Первый – это самонарезающими шурупами через опорного типа балку в торцевую часть перекладины. Второй – посредством уголков из металла. Расстояние между стержнями должно быть от 0,5 м до 0,55 м.

Сначала закрепите две перекладины обрешетки односкатного навеса по бокам средних опорных столбцов, потом еще два стержня по краям изделия. Остальные закрепляйте между ними. Для покрытия односкатной модели можно использовать различные материалы. Если это сотового типа поликарбонат или шифер, то на этом работа над каркасом завершена, ведь они прикрепляются прямо на обрешетку навеса. Для других материалов есть свои технологии.

Строительство навеса над крыльцом

Придется купить следующие приспособления для формирования навеса из дерева:

1. ножовку;
2. металлические уголки;
3. шуруповерт;
4. самонарезающие шурупы;
5. анкерный крепеж;
6. молоток.

Когда пиломатериалы для создания навеса для дачи из дерева куплены, как и инструменты, можно переходить к работе. В первую очередь нужно сделать чертеж крыши. При его разработке во внимание берется тип фундаментальной конструкции, материалы для навеса, декорирование и многое другое.

Как построить своими руками?

Особых ограничений по размерам навесов нет, все зависит от предпочтений заказчика. Однако в случае длинных пролетов специалисты советуют укреплять конструкцию за счет использования материалов увеличенного сечения или посредством установки дополнительных стоек.

Когда с этим этапом покончено и составлена схема будущего сооружения, можно приступать к монтажу опорных стоек. Стоит сразу отметить, что для создания односкатного навеса необходимо, чтобы две стойки были длиннее других. Разницу в высоте легко определить посредством расчета угла наклона.

Сборка конструкции односкатного деревянного навеса проводится поэтапно. Выполняется монтаж следующим образом.

1. Сначала на строительной площадке обозначают места, где планируется установить опоры.
2. Далее в отмеченных местах выкапывают ямы лопатами. Если нет возможности или желания копать ямы, можно пробурить скважины, используя ручной бур. Максимальная глубина заложения не должна превышать 1 м. Дополнительно перед установкой опор рекомендуется засыпать внутрь щебень для создания укрепляющего слоя в 5-10 см.
3. Третий этап – установка и гидроизоляция опор. Нижние концы столбов смазывают битумной мастикой.
4. Далее заливают в скважины бетонный раствор, чтобы повысить прочность и надежность конструкции. На схватывание бетона выделяют в среднем 7 дней.
5. Следующий этап монтажа – установка досок на стойки. Для этого производят обвязку опор попарно. Другими словами, между стойками одной высоты крепят брус толщиной до 550 мм. На установленные доски монтируют стропильные ноги.

​​​​​Преимущество деревянных навесов в том, что они хорошо вписываются в ландшафтный дизайн. Грамотно разработанный чертеж и правильный подход к монтажу будущего строения позволит получить прочный и долговечный навес, который не только будет привлекательно смотреться на участке, но и защитит пространство под ним от воздействия внешних факторов.

О том, как сделать односкатный навес из дерева, смотрите в следующем видео.
