Как затянуть шланги на смесителе в глубине

Что необходимо для работы

Замена смесителя на кухне состоит из двух этапов — сначала снимают старый, после монтируют и подключают новый. Помимо нового смесителя нужны будут ключи подходящего размера и некоторые вспомогательные материалы. Чаще всего нужны ключи на 10 и 11, на 22 и 24. Для того чтобы снять смеситель со столешницы или мойки понадобятся два разводных ключа.

Еще один момент. Скорее всего, вам понадобятся новые шланги. Хоть большинство кухонный смесителей комплектуются гибкими шлангами, но их длина — 30 см. Этого достаточно далеко не всегда. Пред началом работ надо убедиться, хватит ли длины штатных шлангов.

Что необходимо для замены смесителя на кухне

Зависит это от того, как далеко от смесителя находятся трубы холодной и горячей воды. Шланги должны слегка провисать, ведь при включении/выключении крана происходит резкое изменение давления, от которых шланги дергаются. Если они натянуты, очень быстро расшатается и потечет соединение. Итак, если от труб до входного отверстия смесителя 25 см или меньше, штатных шлангов хватит. Если больше — покупайте более длинные. И совет: приобретайте качественные, а не самые дешевые. Они быстро приходят в негодность и могут затопить и вас, и соседей снизу, если они есть. Потому берите гибкие шланги в нержавеющей оплетке или из гофрированной нержавеющей трубы. Они будут служить долго и без нареканий.

Для покупки шлангов к кухонному смесителю вам нужен будет размер «иглы» — наконечника, который вкручивается в смеситель, а также диаметр трубы и тип ее оконечки (папа-мама) — чтобы подобрать правильные фитинги.

Для герметизации соединения потребуется льняная пакля с пастой-герметиком или фум-лента. Нужны будут различные прокладки и уплотнительные кольца (должны идти в комплекте, но на всякий случай найдите все, что у вас имеются).

Разновидности шлангов и запорной арматуры

Не секрет, что как сами шланги, так и краны довольно сильно различаются в зависимости от области применения. Условно можно выделить 3 основных направления. Прежде всего, это оборудование, предназначенное для полива на даче или в частном доме.

Вторым номером идет водопроводное оборудование высокого давления, например шланг для крана на кухню. И последним, но не менее важным и серьезным направлением специалисты выделяют шланги для газа кран для газа лейки и прочее газовое соединительное оборудование.

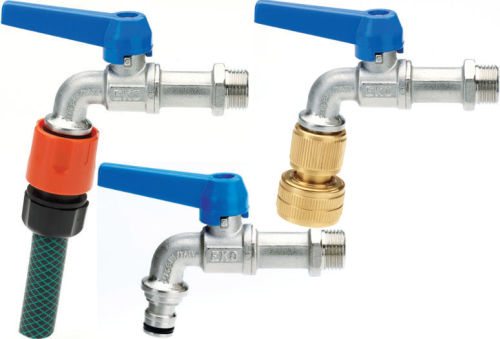

Оборудование для полива

Данный вид оборудования различается по двум параметрам, это сечение и материал, используемый для изготовления шланга. Если говорить о сечении, то здесь самым популярным является диаметр 13 мм, под него выпускается большинство поливочных кранов.

Хотя для полива больших площадей хозяева предпочитают кран для шланга 3 4 дюйма, это порядка 20 мм.

Соответственно и шланги берутся большего диаметра.

Растягивающийся поливной шланг.

Армированный поливной шланг.

Водопроводное оборудование

Здесь все достаточно просто, соединение шланга с краном на кухне или в ванной комнате осуществляется гибкими полимерными, в некоторых случаях резиновыми шлангами в металлической оплетке. Сама стыковка выполняется посредством герметичного резьбового трубного соединения. Шланги выпускаются для горячей и холодной воды, соответственно маркируются они красной или синей полосой.

Совет: при закупке как водопроводного, так и газового соединительного шланга, его длинна, должна быть несколько больше расстояния между точками соединения. Ни в коем случае рукав не должен монтироваться внатяжку, инструкция требует, чтобы шланг слегка провисал.

Соединение папа мама для монтажа смесителя.

Газовое оборудование

К любому газовому оборудованию всегда относились с особой ответственностью, потому как поломка водопровода или поливной системы максимум грозит затопить соседей или самому вымокнуть. Авария же на газовой магистрали может повлечь за собой намного более серьезные последствия вплоть до реального взрыва.

Материал для газовых соединений также бывает 2 видов. Резиновый рукав, конечно, имеет низкую стоимость, но служить он будет в условиях кухни не более 5 лет. Газовый шланг в стальной оплетке сделан из специальных термостойких полимеров, плюс сверху он укреплен армирующей рубашкой из нержавеющей стали. Любое газовое оборудование, будь-то насадка для шланга на кран, сам кран или соединительный рукав, маркируется желтым цветом.

Совет: перед покупкой соединительного рукава, не лишним будет уточнить в газовой службе, какие виды оборудования разрешены в данной местности. Дело в том, что далеко не везде разрешен монтаж резинового соединения. И дабы впоследствии не нарваться на штраф лучше поднять местные нормативные документы.

Газовый шаровый кран.

Как снять старый

Перед началом работ отключаем подачу воды к крану, сливаем остатки, которые есть в трубах. Теперь можно начинать замену смесителя на кухне. Чтобы снять старый кран с мойки надо открутить гайку, которая накручена на его корпус снизу мойки. Если мойка установлена в кухонном шкафчике, работать очень неудобно. Лучше мойку снять. Для этого придется:

Теперь можно мойку поднимать и переворачивать. Тут вы увидите гайку, которую надо открутить. Для этой работы понадобится два разводных ключа. Одним держат корпус с «лицевой» стороны мойки, вторым откручивают гайку.

Иногда снять старый кран на кухне очень непросто: он «прикипает». Для этого случая подойдет керосин или универсальная смазка в баллончиках WD-40. Оба вещества имеют малую плотность и способны просачиваться в микроскопические щели. Состав или керосин наносят на соединение, которое надо разобрать, ждут минут 10-15, пробуют открутить.

Если все ухищрения не помогли, есть простой метод, который подходит, если старый смеситель не собираетесь больше нигде эксплуатировать: можно болгаркой разрезать корпус вместе с гайкой. Способ жесткий, но помучившись часок в попытках снять гайку, прибегают к нему.

Если кран установлен на столешницу, придется работать «изнутри» — заползать в шкаф с фонариком, и так откручивать гайку.

Ремонт на кухне 9 кв. м. с фото смотрите тут.

Устройства и виды соединительных шлангов

Подводка для смесителя

Система, обеспечивающая подключение смесителя к водопроводной сети, называется подводкой. Она может быть жесткой и гибкой. Шланг относится к последнему варианту и используется чаще. Его главное преимущество – возможность простого соединения смешивающего устройства с удаленными трубопроводами.

Гибкая подводка для смесителей

Гибкая подводка представляет собой гнущийся шланг в оплетке. С обоих концов у него есть 2 крепежа:

Изделия отличаются друг от друга видом материала, из которого они изготовлены:

Обратите внимания! Некачественный резиновый шланг выдает резкий неприятный запах резины. Несложно догадаться, что для питьевой воды такой соединительный элемент не подходит.

Схема шланга подводки

На срок службы подводки также влияет вид оплетки, выполняющей функцию защиты от внешних и внутренних воздействий:

Установка кухонного смесителя

Замена смесителя на кухне близится к концу. Теперь собираем кран и устанавливаем его на место. Намного удобнее, если работы можно проводить на снятой мойке. Если это невозможно, придется все манипуляции проводить полулежа в шкафу. Примерно так, как на фото.

Не самое удобное положение

Сборка

Сначала прикручиваем к смесителю гибкие подводки. Они вкручиваются руками, затем немного затягиваются ключом — не более 2-х оборотов.

Вкручиваем гибкую подводку в отверстия на корпусе смесителя, затягиваем слегка ключом

Теперь надо на корпус натянуть резиновую прокладку, которая герметизирует место соединение смесителя и поверхности мойки. Это резиновое кольцо приличного диаметра — идет в комплекте. Его протягивают через установленные шланги подводки, размещают на корпусе.

Устанавливаем на корпус прокладку

В современных смесителях для кухонь есть две разных формы крепления к мойке. Первую — при помощи гайки — вы видели в части, где речь шла о демонтаже смесителя. Просто это более «старая» система. Вторая предусматривает наличие стержней и прокладок-фиксаторов в виде подковы. Стержень обычно один, но может быть их и два. Если такие стержни есть, их вкручивают в соответствующее гнездо. Если на нем накручена гайка — ее снимают.

Стержень для дополнительной фиксации

Установка на мойку

Теперь кухонный смеситель можно устанавливать на мойку. Сначала в отверстие заводят гибкие шланги, затем размещают корпус по центру отверстия. Далее действия зависят от вида крепежа. Если это обычная гайка — ее просто закручивают, стараясь не слишком перетянуть.

Гайка накручена на корпус

Если это модель со стержнями, внешний вид другой, хотя смысл тот же. Сначала надевается прокладка (она тоже в форме подковы), затем прижимная пластина. Далее накручиваются на стержни гайки. Гайки немного подтягиваются ключом. ТОде ничего сложного.

Крепление смесителя со стержнями

Перевернув мойку, подергайте кран. Он должен стоять «мертво». Никаких люфтов быть не должно. Если есть подвижки, подтяните крепление.

Установка мойки

Теперь мойку с установленным на ней смесителем ставят в подготовленное место. Сначала с тыльной стороны раковины по периметру наносят силиконовый герметик (не акриловый — он быстро желтеет). Затем мойку устанавливают на место, затягивают крепежные болты.

Подготовка мойки к установке

Затем все просто: ставите на место, выравниваете относительно краев стола, затягиваете крепеж. Он сделан в виде лепестков, которые притягивают мойку к столешнице когда вы закручиваете гайки. Мойка должна стоять прочно, без сдвигов.

Подключение шлангов и сифона

С сифоном все просто — подтянули гофрированный шланг к патрубку, закрутили гайку руками до упора. Все. Ключами не пользоваться — все из пластика.

С подключением водопровода не намного сложнее. Просто надо не перепутать место подключения холодной воды. Ее вход находится справа. Убедившись, что в накидной гайке гибкой подводки есть резиновая прокладка, подводим ее к трубе, закручиваем гайку, сколько возможно, пальцами. Затем берем ключ и затягиваем на один-два оборота. Сильно не тяните — можно прорезать прокладку и тогда соединение будет течь.

А как же пакля, подмотка и паста? При использовании шлангов нормального качества они не нужны. Соединение и без них надежное и герметичное. Можно будет намного подмотать, если после пробного запуска из-под гаек появятся капли воды. Но этого быть не должно. Просто так мотать паклю или фум-ленту незачем. Лишнее время и лишнее давление на накидную гайку.

Как произвести замену подводки

Когда необходима замена

Поменять шланг необходимо, если:

Нарушение герметичности соединительного шланга

Протечка в месте присоединения шланга

Процесс замены гибкой подводки

Чтобы произвести монтаж гибкой подводки для воды для подключения смесителя, необходимо:

Отсоединение гибкого шланга от водопроводной трубы

Места фиксации смесителя к сантехническому оборудованию

Установка гибкой подводки на смеситель

Процесс замены соединительных шлангов представлен на видео.

Заменить гибкую подводку самостоятельно не составляет проблем. Главное – правильно подобрать шланг, соответствующий всем параметрам.

Источник

Выбор подводки

Если требуется замена гибкой подводки, то в первую очередь необходимо правильно подобрать шланг для подключения смесителя. При выборе требуется опираться на следующие факторы:

• назначение подводки. В продаже можно найти шланги для подключения холодной и горячей воды, а также универсальные изделия. Подводка для холодной воды обмотана синей нитью. Для горячей воды – красной нить. Универсальная подводка имеет вкрапления как синей, так и красной нитей;

Подводка, подходящая для подключения и холодной, и горячей воды

• параметры шланга. Подбирая параметры необходимо определить тип подключения подводки к смесителю и водопроводной трубе (гайка, штуцер и так далее), а также вид и размер резьбы. Резьба бывает внутренней и наружной. Размеры резьбы варьируются от ½” до 1 ½”. На следующем этапе подбирается длина шланга. Чтобы подсоединение было максимально надежным, необходимо устранить возможность возникновения напряжения на шланге. Для этого требуется выбирать устройство, длина которого несколько более чем расстояние от смесителя для отвода трубы;

• материал изготовления штуцеров и гаек. Более надежным и долговечным является латунь. Соединительные элементы также могут быть изготовлены из алюминия (с течением времени материал покрывается ржавчиной и приходит в непригодность) или пластика (сильно подвержен механическому воздействию);
• шланг должен быть достаточно эластичным. Если при удержании подводки за один конец шланг принимает висячее положение, то данный показатель находится в норме. Если шланг принимает горизонтальное положение, то показатель эластичности изделия маленький;
• на обмотке, гайках и штуцерах не должно быть видимых повреждений, что приведет к сокращению срока эксплуатации изделия.

Читать дальше: Давление в шинах дэу матиз летом

Как выбрать шланг для смесителя на кухне

Многие собственники самостоятельно меняют устаревшие краны на кухне и в ванной с учетом того, что услуги сантехников обходятся дорого, а проведение данной операции технически просто и не требует каких-либо навыков. При установке нового сантехнического прибора обычно приходится выбрасывать старый шланг для смесителя на кухне, который с течением времени или после демонтажа часто теряет герметичность.

При выборе новой гибкой подводки рассматривают несколько видов из представленных на рынке изделий, каждый из них обладает своими достоинствами и недостатками. Для принятия оптимального решения необходимо изучить особенности каждого типа рукавов для подачи воды, ознакомиться с отзывами потребителей и продукцией хорошо зарекомендовавших себя на рынке производителей, учесть удобство монтажа.

Примеры подсоединения армированных подводок

Самодельный переходник на кран для шланга

Решил я тут немного дистиллированной воды сделать и, соответственно, понадобилось подключить холодильник Либиха (дистиллятор) к водопроводу. Стал думать, как подключить шланг к крану.

Стандартные решения в виде готовых переходников на кран для шланга стоят каких-то совершенно немыслимых денег (посмотреть на цену и абалдеть), поэтому стал думать, как обойтись малой кровью.

В общем, решение оказалось примитивным: для подключения шланга к крану проще всего использовать аэратор:

Дело в том, что резьба на лейке смесителя весьма специфическая (диаметр 22 мм, шаг 1 мм) и никакие готовые сантехнические прибамбасы к ней не подходят. Кроме аэратора, конечно.

Откручиваем его и вытряхиваем все внутренности. Нам нужна только сама металлическая оболочка:

Кстати говоря, пластиковые аэраторы из-за своей хлипкости и хрупкости совершенно не подходят. Нужно из металла.

Идем на ближайший рынок, где торгуют всякой сантехникой и покупаем там штуцер нужного диаметра (под имеющийся у нас шланг) с внутренней резьбой 1/2 дюйма. Я купил на 9 мм:

Зажимаем штуцер в дрель, проверяем чтобы при вращении не было биений:

Берем болгарку с отрезным кругом и отделяем лишнее:

Должно получиться, что-то вроде этого:

Затем меняем отрезной круг на болгарке на лепестковый:

и аккуратно зашлифовываем, чтобы получилась ровная плоскость:

Затем этим же лепестковым кругом превращаем шестиугольник в круг и уменьшаем его диаметр до тех пор, пока наш модернизированный штуцер не начнет входить внутрь корпуса аэратора. Делать это нужно очень медленно и осторожно, главное, не пропустить момент. Периодически останавливаемся и проверяем — входит или нет:

Как только штуцер стал беспрепятственно проходить сквозь резьбу и упираться во внутреннее заужение корпуса аэратора, значит наша насадка на кран для шланга считай готова. Осталось только найти силиконовую прокладку на 1/2″ (их везде как грязи).

Итак, перед вами ответ на вопрос, как подсоединить шланг к смесителю:

Собирается все в таком порядке:

Я проверил в работе: ничего нигде не подтекает, все надежно и эстетично.

В общей сложности наша насадка на водопроводный кран для шланга обошлась в 45 рублей (латунный штуцер), 5 рублей за прокладку и примерно 40 минут времени, включая уборку помещения.

А в качестве бонуса нам еще и латунная гайка на полдюйма останется:

Надеюсь, мой опыт был вам полезен и, вы узнали еще один способ как подсоединить шланг к крану на кухне.

Кстати, аэратор после такого использования нисколько не пострадает. Его можно снова собрать и прикрутить на место. Как будто ничего и не было!

Ну а если у вас нет возможности выточить штуцер, например, нет подходящего инструмента, то адаптер на кран для шланга можно сделать еще проще. Как? Смотрите видео!

На этом все. Спасибо за внимание!

Устройство и виды шлангов для смесителя

Подавляющее число представленных на рынке кухонных смесителей имеет стандартные входные отверстия для подведения холодной и горячей воды с нарезанной внутренней резьбой диаметром 10 мм. Для подключения к смесителю подводка оснащена с одной стороны штуцером с резьбой М10 (высота резьбового гребня 10 мм), а на ее противоположном конце расположен фитинг типа американка.

Американка включает в себя накидную гайку, размещенную на расширенном (развальцованном) конце рукава, и уплотнительную прокладку. При накручивании гайки на резьбу подводящих труб кольцевой уплотнитель сжимается и обеспечивает герметичность соединения.

Стандартный внутренний диаметр накидной гайки для подключения кухонного смесителя к водоподающим трубам – 1/2 дюйма (15 мм), встречаются и другие менее популярные типоразмеры гаек — 3/4, 1, 1 1/2, 1 1/4, 2, 2 1/2 дюйма.

Не каждый шланг для смесителей на кухне имеет резьбовой ниппель для подсоединения к сантехнике. Некоторые дорогие модели от ведущих мировых производителей с высокими изливами и внутренними лейками (немецкие фирмы Grohe, Hansgrohe, Blanco, чешская Lemark) подсоединяются без резьбы защелкиванием.

Рукава с оплеткой — устройство

Гибкие шланги в оплетке

Самый популярный и бюджетный вид подводки. Представляет собой эластичную каучуковую трубку, помещенную с двух сторон во втулки типа елочка и защищенную сверху металлической оплеткой. Резиновая оболочка (внутренний диаметр 8,5 мм) надежно прижимается к штуцерам запрессованными обжимными гильзами, обеспечивающими прочное, герметичное и неразборное соединение.

Помимо обычной резины, в качественных подводках используются трубки из современного эластичного материала EPDM — произведенного химическим способом эластомера, представляющего собой пероксидально сшитый этилен-пропилен-диен-каучук. Благодаря своим высоким физико-химическим параметрам (устойчивости к широкому диапазону температур и нейтральности к большинству агрессивных химических веществ), трубка EPDM обеспечивает длительный срок службы всего изделия.

Наружная оболочка рукава представляют собой тонкие сплетенные нити, основной материал изготовления которых — алюминий или более дорогая нержавейка, намного реже встречается дешевая оцинкованная сталь.

Обжимные гильзы в качественной подводке делают из пластичной и прочной нержавейки AISI 304, штуцер и накидную гайку — из никелированной латуни (марки UNI EN 12165 CW614N, UNI EN 12165 CW617N), в более дешевых видах — из нержавеющей стали AISI 304, уплотнительные кольца и прокладку — из EPDM.

Гибкая подводка в оплетке может быть рассчитана на подачу только холодной или горячей воды (отдельные нити имеют соответственно голубую или красную окраску), однако в быту наиболее часто используются универсальные рукава с красно-голубой маркировкой.

Как выбрать шланг

Выбирая шланг для смесителя, установленного на кухне, руководствуются следующими соображениями:

• Подводка должна подключаться к сантехническим приборам без каких-либо дополнительных переходников, если все штуцеры для подсоединения и отверстия в кранах имеют один стандартный размер, то диаметр водопроводных труб может отличаться. В этом случае подбирает шланг для смесителя, который имеет размеры накидной гайки в диаметре не 15 мм, а 20 (3/4″), 25 (1″), или 32 (1 1/4″) мм длиной до 2-х метров.
• Цветовая маркировка шланга указывает на область применения, желтая означает назначение для подачи газа, голубая и красная — для подведения соответственно холодной и горячей воды. Обычно приобретают универсальный шланг для крана на кухню, рассчитанный на подачу как холодной, так и горячей воды.
• Длина выбранного шланга должна обеспечивать его свободно висячее положение без натяжения и перекруток.
• Наибольшей популярностью у потребителя, благодаря низкой стоимости и гибкости, пользуются резиновые шланги в армированной оплетке из металлов. Чтобы выбрать качественный шланг в оболочке из нержавейки, которую сложно отличить от алюминиевой, его взвешивают на руке и изгибают – такое изделие весит больше и менее гибко, чем бюджетный аналог.

Применение переходных фитингов для подключения кранов к металлопластиковым трубам

• Качество внутреннего резинового шланга можно определить по запаху — резкие выделения говорят о технической резине и дешевизне используемых материалов.
• Гайка типа американка должна иметь достаточную толщину и длину для надежного резьбового подключения к трубам, предпочтительный материал ее изготовления — хромированная латунь.
• Лучше, чтобы резьбовые штуцеры подводки, которые вкручиваются в смеситель, имели два резиновых кольца, хотя бы одно из них должно располагаться внутри резьбового канала. Некоторые шланги имеют штуцер с одним уплотнительным кольцом на краю — если в смесителе подводящие воду резьбовые гнезда недостаточно глубоки, уплотнитель не попадет в место соединения и подводка даст течь.
• Приобретать все типы подводок лучше в специализированных торговых точках, у которых есть документы на товар и сертификаты качества. Особенно следует быть внимательным при покупке сильфронных видов – часто их выпускают из некачественной нержавейки с низким содержанием хрома, которая ржавеет через один–два года эксплуатации и дает течь.
