Как установить датчик эхолота на лодку пвх с мотором

Сегодня предлагаем тему: «лучшие способы крепления датчика эхолота на лодку» от профессиональных рыболовов. Мы старались максимально полно раскрыть тему. Все вопросы вы можете задавать в комментариях после статьи.

Эхолотом на современной рыбалке уже никого не удивить, он стал полноправным элементом рыбацкой экипировки. Однако, у рыболовов, которые впервые сталкиваются с применением подобных гаджетов, возникает немало вопросов по различным аспектам их использования. Один из самых частых – крепление датчика эхолота.

Современные приборы эхолокации часто уже содержат в комплекте держатель датчика эхолота, но бывают ситуации, когда необходимо другое решение проблемы, например:

• нестандартное плавательное средство;
• несовместимые параметры держателя прибора и транца;
• отсутствие транца в весельных ПВХ и резиновых лодках;
• наличие нескольких плавсредств, различных по конструктивным особенностям;
• и так далее.

Все крепления трансдьюсеров, так еще называют эхолотные датчики, можно разделить на две категории по способу установки:

• на струбцинах;
• на присосках;
• постоянно на клею;
• на элементах, плавающих в воде.

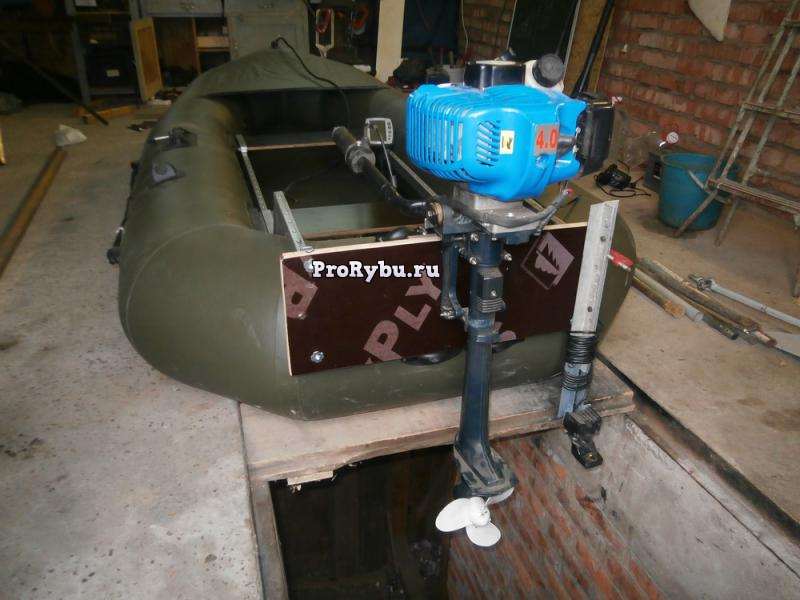

Самыми популярными являются металлические крепления для эхолотов, выполненные наподобие строительных струбцин со штангами и зажимными винтами. Если вы владеете стандартной ПВХ, резиновой или пластиковой лодкой, то наверняка сможете подобрать себе модель, изготовленную какой-либо фирмой. В случае если держатель датчика эхолота, подходящий для вашего комплекта эхолот-лодка, отсутствует в магазине, или в вас живет Кулибин, можно соорудить этот важный элемент и своими руками в домашней мастерской.

Некоторые модели эхолотов снабжают присосками. Это крепление датчика эхолота может быть выполнено как на транец лодки, так и к его днищу.

Для весельных резиновых лодок можно порекомендовать прикрепить держатель датчика эхолота к какому-либо плавающему на поверхности воды предмету, например, к незаменимой пластиковой бутылке.

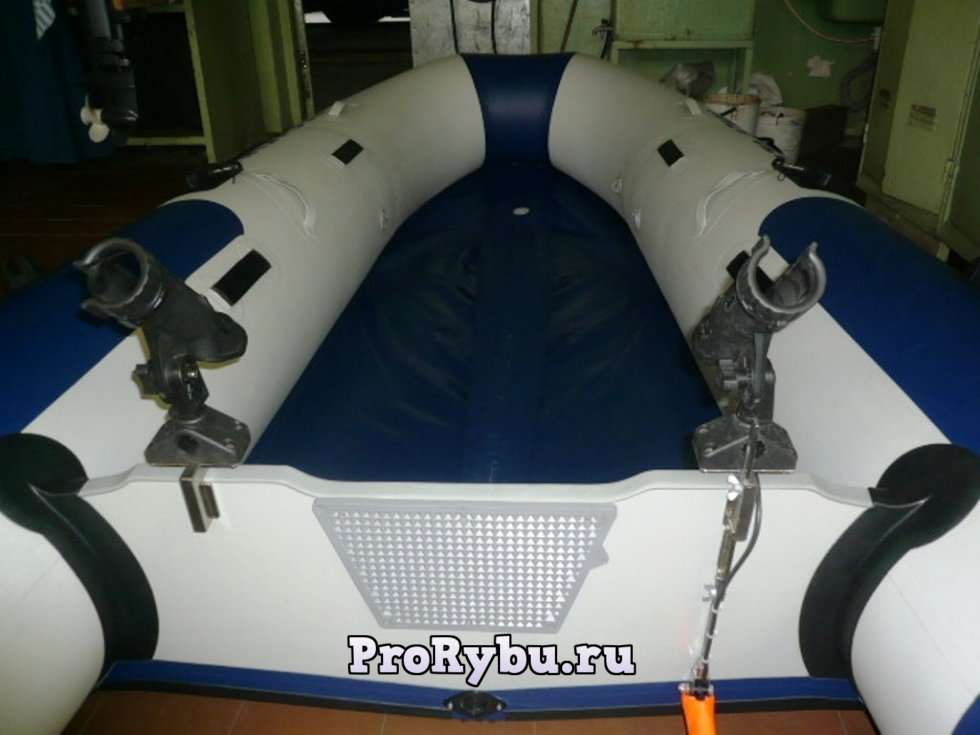

Большинство производимых крепежей состоит из трех основных элементов:

1. Струбцина. С ее помощью производится крепление датчика эхолота к транцу ПВХ или резиновой лодки или к борту пластиковой или деревянной.
2. Кронштейн. Соединяет струбцину с крепежным узлом трансдьюсера. Позволяет регулировать высоту установки трансдьюсера.
3. Узел монтажа. Это место, где трансдьюсер крепят на кронштейн.

В струбцине для перемещения кронштейна предусматривается дополнительный винт для фиксации. Ослабляя этот винт, мы сможем перемещать кронштейн вверх-вниз для выбора лучшей глубины установки трансдьюсера. На конце кронштейна предусмотрены петли или ушки для непосредственной установки трансдьюсера.

Струбцина должна надежно крепиться к транцу, исключая любые колебания конструкции во избежание некорректной работы эхолота.

Высота расположения трансдьюсера относительно поверхности воды очень важна. Дело в том, что при движении лодки образуются различные завихрения воды, а это приводит к появлению под водой, в том числе и в месте расположения датчика, пузырьков воздуха. А вот они в свою очередь могут привести к неприятным последствиям.

Если воздушная прослойка будет возникать между трансдьюсером и водой, это может вызвать:

• некорректную работу, как датчика, так и всего прибора;
• неправильной отображение картины исследуемого дна;
• помехи в отображении картинки на дисплее эхолота.

В связи с тем, что при движении лодки угол между ее днищем и поверхностью воды изменяется по отношению к статичному положению, необходимым условием установки будет возможность регулировки угла поворота между трансдьюсером и кронштейном. Только так можно будет с точностью посылать сигналы излучателя перпендикулярно поверхности воды.

Исходя из всего вышесказанного, можно сформулировать необходимые требования к монтажу трансдьюсера, это относиться и к конструкциям, сделанным своими руками. Держатель датчика эхолота должен иметь:

1. Надежное крепление, исключающее малейшую вибрацию и колебания датчика.
2. Корректировку угла наклона датчика относительно поверхности воды.
3. Корректировку глубины установки трансдьюсера.

Такие же требования можно предъявить и к присосочным держателям. Глубину погружения датчика в этом случае можно менять, «присасываясь» далше или ближе к поверхности воды.

Если вы постоянно выходите на водоем на одной и той же посудине, то можно крепление датчика эхолота сделать постоянным, просто приклеив его в нужном месте конструкции плавательного средства. Этот вариант возможен как для ПВХ лодки, так и для стеклопластиковой. Вклейка ведется при помощи эпоксидного клея, он после схватывания обеспечивает надежное и прочное соединение.

Для деревянной лодки можно предусмотреть монтаж трансдьюсера на болтах или шурупах, дополнительно прогрунтовав и прокрасив место крепления. В качестве красящего состава можно использовать битумную мастику или яхтный лак.

В том случае, когда вы рыбачите на спокойном водоеме без течения и в вашем распоряжении весельная резиновая или ПВХ лодка, у которой даже транец отсутствует, можно использовать плавающее расположение трансдьюсера. Вот последовательность изготовления такого монтажа:

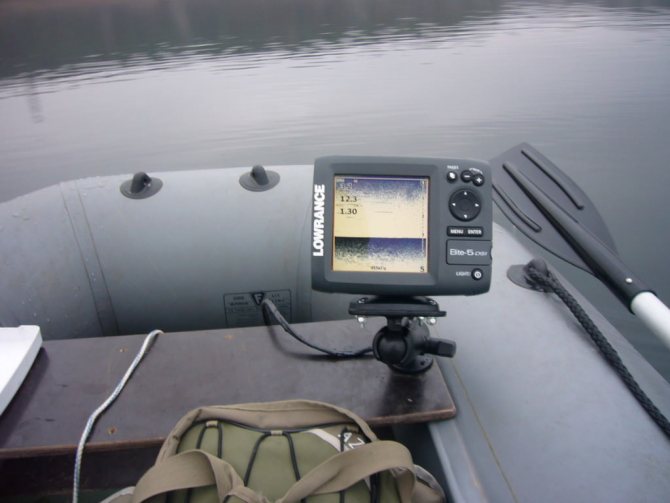

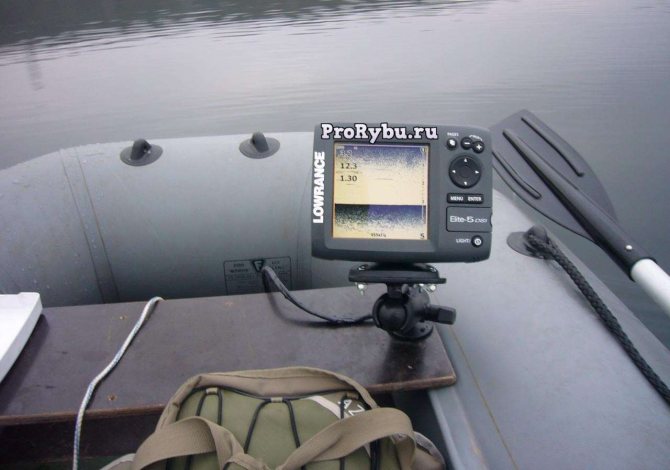

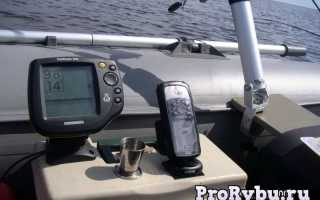

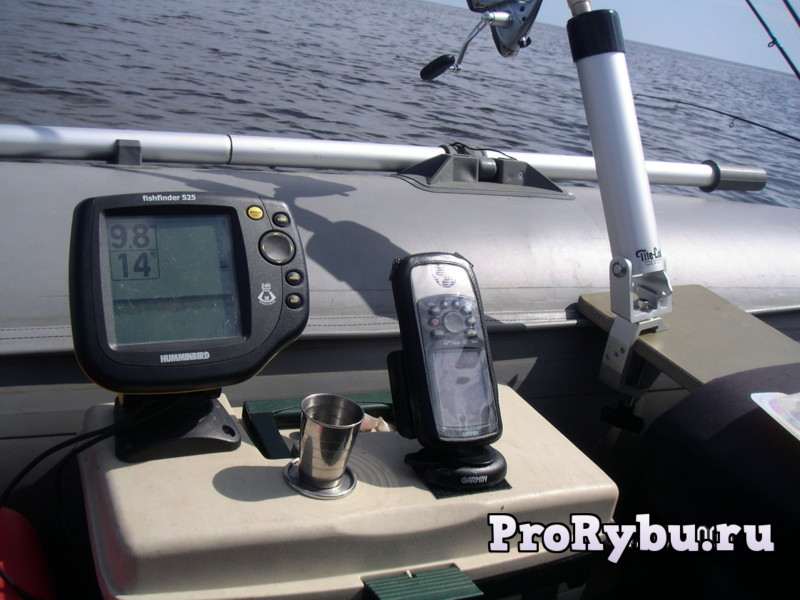

1. К скамейке, а она у весельных лодок имеется, крепим корпус эхолота. Можно крепить непосредственно на скамейку, а можно предусмотреть какой-либо кронштейн.
2. Трансдьюсер крепим скотчем или изоляционной лентой к середине пластиковой полулитровой бутылки, а провод датчика — к ее горлышку.
3. Опускаем бутылку с трансдьюсером в воду на проводе (он достаточно крепок и в дополнительной фиксации не нуждается).
4. Для регулировки глубины погружения можно использовать воду, наливая ее в достаточном количестве в бутылку.

Дешево и сердито!

Для изготовления держателя трансдьюсера понадобится:

• металлопластиковая труба длиной в один метр и диаметром в 15 мм;
• металлическая трубка внутренним диаметром в 16 мм, чтобы пластиковая труба вошла внутрь;
• два хомута;
• струбцина;
• резиновые прокладки, их можно нарезать из велосипедной камеры или чего-то подобного;
• болты М4 с шайбами и гайками – 4 шт;
• шплинт.

Последовательность изготовления крепления своими руками:

1. Прикрепляем к струбцине отрезок металлической трубы длиной в 40 сантиметров при помощи двух хомутов и резиновой прокладки.
2. Вовнутрь металлической трубы вставляем метало пластиковую.
3. Нижний конец металлопластика расплющиваем.
4. Делаем в расплюснутом конце два отверстия под крепления датчика.
5. Крепим двумя болтами трансдьюсер, используя шайбы. Желательно использовать контргайки или граверы для предотвращения раскручивания от вибрации.
6. Для фиксации трансдьюсера на нужной высоте в пластиковой трубке делаем несколько отверстий под шплинт.
7. Фиксируем конструкцию при помощи струбцины на транце лодки.
8. Опускаем трансдьюсер на нужную глубину и фиксируем ее шплинтом.
9. К верхней части металлопластика крепим корпус эхолота.
10. Фиксируем провод к трубке изолентой или хомутиками.

Вот так быстро и совсем не дорого можно изготовить надежный и удобный держатель.

«Как вы лодку назовёте, так она и поплывёт!»

С установкой датчика эхолота всё совершенно так же. От грамотного расположения датчика эхолота зависит правильность показаний эхолота. Так же надо обратить внимание на доступность изнутри корпуса к месту установки датчика. С наружной стороны выбирать место наименее уязвимое при посадке судна на мель, что бы избежать повреждения датчика. Установка датчика эхолота сквозь корпус всегда сопряжена с трудностями выравнивания горизонта положения датчика, для этих целей применяются прокладки изготавливаемые производителем или их можно изготовить самостоятельно. Для изготовления прокладок можно использовать прессованный гетинакс, он устойчив к длительному воздействию воды и хорошо обрабатывается, имеет малую степень расширения.

Установка прибора

Основные монтажные работы по креплению эхолота производятся внутри корпуса. Это наиболее надежная конфигурация установки, но она возможна только в случае если корпус катера однослойный. Монтаж выполняется двумя способами: посредством крепежей и эпоксидного клея. Желательно использовать одновременно два средства, что добавит прочности конструкции. На внутренней стороне корпуса также устанавливается платформа, соответствующая по схеме расположения отверстий основной внешней базе. При необходимости можно вывести и дополнительные коммуникации в нишу конструкции.

Теперь следует ответить на другой вопрос: как установить эхолот на катер, чтобы он допускал минимум помех? К сожалению, заранее просчитать воздействие шумов на сигнал сложно. Однако их уровень можно снизить, если рядом с техникой и в подкорпусной нише исключить прохождение сторонней проводки. Монтаж осуществляется винтами, после того как панель изнутри будет корректно установлена и зафиксирована эпоксидным клеем. Важно подчеркнуть, что силикон в этом случае не применяется, поскольку аналогичные составы тоже негативно сказываются на качестве приема сигналов.
