Как сделать плавный пуск для электроинструмента своими руками, причины использования и электросхемы модулей

Для чего он нужен

Если инструмент не оснащен регулятором оборотов, значит он ему не нужен. Угловая шлифмашина, к примеру, всегда используется при полных оборотах, иначе она становится опасной. Для чего такому электроинструменту плавный пуск? Причин немало, ведь резкий старт двигателя той же шлифмашины или электрофуганка вызывает:

• выгорание щеток и ламелей ротора;
• токовый удар в электросети;
• попытка инструмента вырваться из рук, что небезопасно;
• сильный пусковой удар шестеренок редуктора друг о друга, вызывающий их быстрый износ.

При плавном же пуске ни токового, ни механического удара не произойдет. Двигатель электроинструмента плавно запустится и выйдет на максимальные обороты.

Особенности и срок службы

В ручных электроинструментах, таких как: болгарка(ушм), циркулярная пила, шуруповерт, дрель – используют коллекторные двигатели с последовательным возбуждением.

Они могут работать на постоянном и на переменном токе.

Для их запитки в большинстве случаев используется обычная электросеть 230 В 50 Гц. Раньше для профессионального инструмента использовалась сеть 380 В. Теперь, с ростом мощности потребителей в однофазных сетях (офисы и жилой сектор), появились и профессиональные электроинструменты на 220 В.

Коллекторные двигатели имеют большой крутящий и пусковой моменты, компактны, легко изготавливаются на повышенное напряжение. Крутящий момент здесь является решающим. При невысокой массе машины он как раз подходит для ручного электроинструмента. Но у таких электромоторов имеются недостатки и слабые места. Одно из таких слабых мест – щеточный узел.

Щетки из прессованного графита с наполнителями трутся о медные пластины коллектора и подвергаются механическому износу и электроэрозии. Это приводит к увеличению искрения и повышает пожарную и взрывоопасность электроинструмента. Попадание минеральной пыли внутрь ускоряет износ. Хотя вентиляторы, предусмотренные конструкцией, выдувают воздух наружу, пыль и цемент могут легко попадать внутрь. Во время простоя, если инструмент неудачно положили, пыль легко попадает внутрь. На практике это постоянное явление.

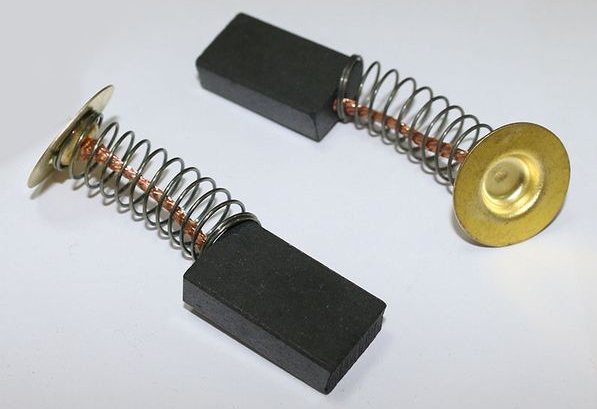

Щетки электродвигателя из прессованного графита

Еще один недостаток электроинструмента – частые поломки редуктора. Это происходит как раз из-за большого пускового момента. Достоинство оборачивается недостатком. С поломкой редуктора приходится менять инструмент, ремонту они, обычно, не подлежат. К сожалению, промышленность, в стремлении снизить себестоимость продукции делает это за счет качества. Хочешь пользоваться хорошим электроинструментом – плати немалые деньги.

Общие сведения

Статор электродвигателя представляет собой катушку индуктивности, следовательно, существуют сопротивления с активной и реактивной составляющей.

При протекании электрического тока через радиоэлементы, имеющие сопротивление с активной составляющей, происходят потери, связанные с преобразованием части мощности в тепловой вид энергии. Например, резистор и обмотки статора электродвигателя обладают сопротивлением с активной составляющей. Вычислить активное сопротивление не составляет труда, так как происходит совпадение фаз тока (I) и напряжения (U). Используя закон Ома для участка цепи, можно рассчитать активное сопротивление: R = U/I. Оно зависит от материала, площади поперечного сечения, длины и его температуры.

Если ток проходит через реактивный тип элементов (с емкостными и индуктивными характеристиками), то, в этом случае, появляется реактивное R. Катушка индуктивности, не имеющая практически активного сопротивления (при расчетах не учитывается R ее обмоток). Этот вид R создается благодаря Электродвижущей силе (ЭДС) самоиндукции, которая прямо пропорционально зависит от индуктивности и частоты I, проходящего через ее витки: Xl = wL, где w — угловая частота переменного тока (w = 2*Пи*f, причем f — частота тока сети) и L — индуктивность (L = n * n / Rm, n — число витков и Rm — магнитное сопротивление).

При включении электродвигателя пусковой ток в 7 раз больше номинального (ток, потребляемый при работе инструмента) и происходит нагрев обмоток статора. Если статорная катушка является старой, то может произойти межвитковое КЗ, которое повлечет выход электроинструмента из строя. Для этого нужно применить устройство плавного пуска электроинструмента.

Одним из методов снижения пускового тока (Iп) является переключение обмоток. Для его осуществления необходимы 2 типа реле (времени и нагрузки) и наличие трех контакторов.

Пуск электромотора с обмотками, соединенными по типу «звезда» возможен только при 2-х не одновременно замкнутых контакторах. Через определенный интервал времени, который задает реле времени, один из контакторов отключается и включается еще один, не задействованный ранее. Благодаря такому чередованию включения обмоток и происходит снижение пускового тока. Этот способ обладает существенным недостатком, так как при одновременно замыкании двух контакторов возникает ток КЗ. Однако при использовании этого способа обмотки продолжают нагреваться.

Еще одним способом снижения пускового тока является частотное регулирование запуска электродвигателя. Принципом такого подхода является частотное изменение питающего U. Основной элемент этого вида устройств плавного пуска является частотный преобразователь, состоящий из следующих элементов:

1. Выпрямитель.
2. Промежуточная цепь.
3. Инвертор.
4. Электронная схема управления.

Выпрямитель изготавливается из мощных диодов или тиристоров, выполняющий роль преобразователя U питания сети в постоянный пульсирующий ток. Промежуточная цепь сглаживает пульсирующий постоянный ток на выходе выпрямителя, которая собирается на конденсаторах большой емкости. Инвертор необходим для непосредственного преобразования сигнала на выходе промежуточной цепи в сигнал амплитуды и частоты переменной составляющей. Электронная схема управления нужна для генерации сигналов, необходимых для управления выпрямителем, инвертором.

Как собрать схему регулятора своими руками

Простейший регулятор мощности, подходящий для болгарки, паяльника или лампочки, легко собрать своими руками.

Принципиальная электрическая схема

Для того чтобы собрать простейший регулятор оборотов для болгарки, необходимо приобрести детали, изображённые на этой схеме.

Принципиальная схема регулятора оборотов

• R1 — резистор, сопротивлением 4,7 кОм;
• VR1 — подстроечный резистор, 500 кОм;
• C1 — конденсатор 0,1 мкФ х 400 В;
• DIAC — симистор (симметричный тиристор) DB3;
• TRIAC — симистор BT-136/138.

Работа схемы

Подстроечный резистор VR1 изменяет время заряда конденсатора C1. При подаче напряжения на схему, в первый момент времени (первый полупериод входной синусоиды) симисторы DB3 и TRIAC закрыты. Напряжение на выходе равно нулю. Конденсатор C1 заряжается, напряжение на нём возрастает. В определённый момент времени, задаваемый цепочкой R1-VR1, напряжение на конденсаторе превышает порог открытия симистора DB3, симистор открывается. Напряжение с конденсатора передаётся на управляющий электрод симистора TRIAC, который также открывается. Через открытый симистор начинает протекать ток. В начале второго полупериода синусоиды симисторы закрываются до тех пор, пока конденсатор C1 не перезарядится в обратную сторону. Таким образом, на выходе получается импульсный сигнал сложной формы, амплитуда которого зависит от времени работы цепи C1-VR1-R1.

Порядок сборки

Сборка этой схемы не затруднит даже начинающего радиолюбителя. Запчасти доступны, купить их можно в любом магазине. В том числе и выпаять со старых плат. Порядок сборки регулятора на тиристорах следующий:

Принцип действия

Устройство плавного пуска в УШМ заводского исполнения находится внутри корпуса болгарки и соединяется контактами с кнопкой включения и обмотками статора электропривода. Требуется определенное время для выхода УШМ на номинальный режим и электромагнитное поле, создаваемое равномерно нарастающими силой тока и напряжением через обмотки статора, заставляет якорь привода болгарки плавно набирать обороты.

Для болгарок, где производителем не предусмотрено такое устройство, обычно в очень редких случаях удается скрыть его под корпусом болгарки. Наиболее часто оно выполняется в виде отдельного блока, обустроенного в разрыве цепи силового кабеля. Однако принцип действия от этого не меняется.

Схема блока Интерскола, Лепсе и прочие, схема на тиристоре, фото

Как отмечалось ранее, основу любого устройства плавного пуска составляет специальная микросхема. На болгарках имеющих такую опцию они устанавливаются производителем. Если пользователь желает доработать болгарку с целью оснащения функцией плавного пуска можно приобрести отдельно продающийся блок. Вариант изготовления своими руками также имеет право на существование. Ниже приведена одна из схем блока плавного пуска от производителя.

Основными элементами схемы являются:

• собственно сама микросхема на основе полупроводниковых управляющих тиристоров;
• конденсаторов различной емкости;
• сопротивлений влияющих на время действия управляющих сигналов;
• силового симистора, управляемого с помощью микросхемы и ограничивающего мощность (число оборотов) на выходе.

Принцип работы схемы следующий.

• Переменное напряжение из сети поступает на микросхему.
• Следует отметить, что тиристоры, из которых собрана микросхема, начинают работать при определенном напряжении. Напряжение на ней формируется через конденсатор, который заряжается с некоторым запаздыванием. Требуется некоторое время, чтобы он зарядился полностью.
• Силовой симистор также будет работать с запаздыванием, так как управляется с помощью микросхемы.
• При переменном сетевом токе описанные выше процессы осуществляются полупериодами, которые уменьшаются, вследствие наличия остаточных напряжений на элементах схемы. Поэтому напряжение на электродвигатель болгарки будет подаваться плавно, без резкого скачка.

Понадобится

• Микросхема – КР1182ПМ1.
• R1 – 470 Ом. R2 – 68 килоом.
• C1 и C2 – 1 микрофарад – 10 вольт.
• C3 – 47 микрофарад – 10 вольт.

Макетная плата для монтажа компонентов схемы «чтобы не заморачиваться с изготовлением печатной платы».

Мощность устройства зависит от марки симистора, который вы поставите.

Например, среднее значение тока в открытом состоянии у разных симисторов:

• BT139-600 – 16 ампер,
• BT138-800 – 12 ампер,
• BTA41-600 – 41 ампер.

Блоки плавного пуска с тремя проводами

Кстати будьте внимательны, есть похожие устройства, но с тремя проводками. Например XS-12/D3.

Или другие модели внешне похожие на KRRQD.

Но они собраны на несколько другом принципе и их нужно устанавливать после кнопки ПУСК, в самом инструменте. Напряжение на них должно подаваться только в момент замыкания пусковой кнопки болгарки и сразу исчезать после ее отпускания.

Схема подключения на них следующая:

Фаза подается на контакт “А”, ноль на “С”. Далее фаза выходным проводом управления идет на двигатель (это как раз третий проводок).

Без кнопки такое устройство будет постоянно под напряжением 220В, что не допустимо.

В двухпроводном блоке такого нет, так как подключается он в разрыв цепи, и напряжение (разность потенциалов) к нему прикладывается только в момент пуска и работы инструмента.

Еще один момент – так называемый электрический тормоз или тормозная обмотка на торцовках. С 3-х проводным внешним УПП он может не работать, а вот с 2-х проводной моделью будет.

Материалы и инструменты

Сперва следует подготовить все необходимое. Для модернизации электроудлинителя понадобится сам удлинитель, а кроме него:

• розетка для наружного монтирования;
• термоусадочная трубка либо изоляционная лента;
• кусочек фанер ы или доски;
• кусочек провода 3*2,5;
• паяльник и припой;
• нож;
• электронный блок плавного пуска KRRQD12A.

Выбираем схему

Существует множество схем плавного пуска, постараемся подобрать что-нибудь подходящее и наиболее доступное для нас.

На дискретных элементах

Регулятор, схема которого представлена ниже, собран на симметричном тиристоре (симисторе) КУ208Г и позволяет осуществлять плавный пуск электроинструмента мощностью до 2 кВт.

Схема плавного пуска на симисторе

Сразу после подачи напряжения на схему (тумблер SA1) Конденсатор С1 разряжен, симистор VS1 закрыт и двигатель М не вращается. Далее конденсатор постепенно заряжается через диод VD1 и резистор R2, симистор начинает открываться, но с большой задержкой от начала полуволны сетевого напряжения. На мотор поступает небольшое начальное напряжение, и он запускается на минимальных оборотах.

По мере зарядки конденсатора задержка открывания симистора уменьшается, напряжение на моторе увеличивается, а значит, увеличиваются и обороты. Как только конденсатор зарядится полностью, симметричный тиристор будет открываться в начале каждой полуволны, подавая на двигатель полное сетевое напряжение, и последний выйдет на полные обороты.

Время плавного включения можно регулировать, подбирая емкость конденсатора С1. При указанных номиналах (500 мкФ) инструмент выйдет на рабочий режим примерно через 2-3 сек после включения.

Важно! При мощности электроинструмента более 500 Вт симметричный тиристор необходимо установить на радиатор.

На микросхеме и симисторе

Эта схема собрана на отечественной универсальной микросхеме КР1182ПМ1. С ее помощью можно построить как устройство плавного пуска, так и регулятор напряжения. На схеме, приведенной ниже, микросхема включена в режиме плавного пуска.

Схема плавного пуска на ИМС КР1182ПМ1

Поскольку микросхема имеет относительно малую выходную мощность – до 150 Вт, – то оснащена мощным выходным ключом, в роли которого выступает симметричный тиристор ТС122-20-10, выдерживающий ток до 20 А. Время выхода двигателя на рабочий режим зависит от емкости конденсатора С1. Такая схема сможет работать без радиатора при мощности нагрузки до 1 кВт.

Полезно! При необходимости симистор ТС122-20-10 можно заменить на КУ208Г, но мощность устройства при такой замене упадет вдвое.

Интегральный регулятор

Схема на дискретных элементах достаточно проста и не содержит дефицитных элементов, но она слишком громоздка и ее придется поместить в отдельный корпус, особенно если электроинструмент мощный и потребуется радиатор. В этом плане намного удобнее использовать готовые интегральные блоки плавного пуска. Самый удобный для нас вариант – KRRQD20A.

Блок плавного пуска KRRQD20A

Компактный интегральный блок плавного пуска (БПП) рассчитан на ток до 20 А и способен коммутировать мощность до 4 кВт. Модуль имеет 2 вывода и включается в разрыв одного из питающих проводов двигателя инструмента. Если оснастить им удлинитель (многие почему то называют его переноской), то электроинструмент, подключенный через него, будет плавно запускаться при нажатии на кнопку включения.

Схема подключения модуля KRRQD20A к удлинителю

На фото хорошо видно, что модуль предназначен для установки на радиатор, но если мощность электроинструмента не превышает 1 кВт, то радиатор не потребуется.

Важно! Существуют похожие модули с теми же функциями, но имеющие три вывода. Для наших целей они не подходят, поскольку включаются не просто в разрыв питающего провода, а подают напряжение на мотор по отдельной линии.

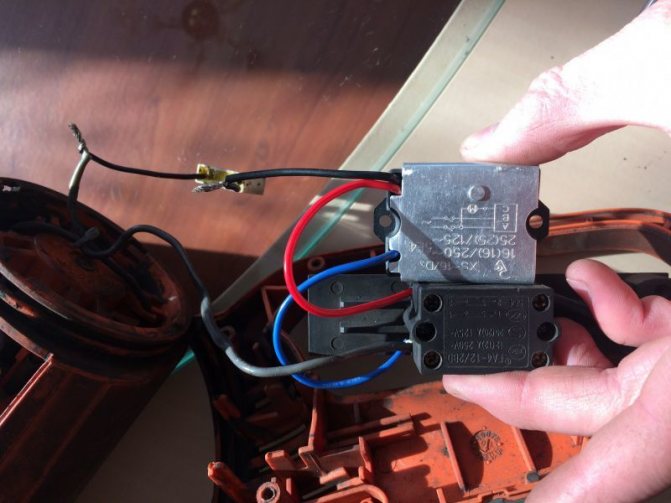

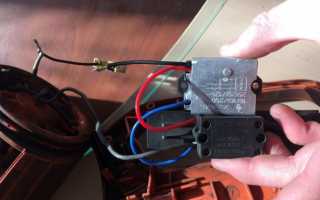

Блок плавного пуска XS-12/D3

Схема подключения нанесена прямо на корпусе прибора и очевидно, что его можно использовать, только установив после выключателя в сам электроинструмент. Тоже неплохой вариант, но, во-первых, удлинитель более универсальное решение (можно подключать любой инструмент или даже лампу), а, во-вторых, разбирая инструмент, мы лишаемся гарантийного обслуживания.

Bt136 600E: схема включения регулировки напряжения

Дешёвые болгарки, не обладающие достаточной мощностью, производители не обременяют схемами включения регулировки напряжения, иначе такие болгарки уже были бы не из дешевых. При пуске болгарки, если он плавный, процесс осуществляется через переходник, соединенный контактами с блоком выпрямителя. Блок выпрямителя преобразовывает ток.

Регулятор оборотов позволит долго работать без перегрузки инструмента

Но иногда болгарку имеет смысл модернизировать с помощью установленной схемы. Электросхема собирается достаточно просто. Сделать ее не сложно, и в готовую схему можно при желании подключать не только болгарку, но любой другой инструмент. Однако в инструменте должен быть коллекторный двигатель, а не асинхронный.

Самодельный подход к созданию схемы будет заключаться в следующем:

• Для начала работы следует скачать плату, если её нет;
• В качестве силового звена используется симистор Bt136 600E;
• При работе симистор будет нагреваться, чтобы этого избежать, устанавливается теплоотвод;
• Используемые резисторы дают сопротивление току, обеспечивая токогашение;
• Настройка регулятора происходит за счет многооборотного подстроечного резистора;
• Для проверки следует подключить лампочку;
• После подключения лампочку необходимо отключить – симистор должен быть холодным;
• Подключение полученной схемы к болгарке.

Если правильно подключена плата, симистор и резисторы УШМ должны запускаться плавно, а также использование частоты вращения должно регулироваться. После этого можно апробировать болгарку в деле. Подобные знания могут понадобиться при ремонте неисправностей электродвигателя. Например, когда повышается напряжение или имеет место неправильная балансировка.

Применение в болгарке

Во время запуска угловой шлифовальной машинки (УШМ) появляются высокие нагрузки динамического характера на детали инструмента.

Дорогие модели снабжены УПП, но не обыкновенные разновидности, например, УШМ . Инерционный рывок способен вырвать из рук УШМ, при этом происходит угроза жизни и здоровью. Кроме того, при пуске электродвигателя инструмента происходит перегрузка по току и в результате этого — износ щеток и значительный нагрев статорных обмоток, изнашивается редуктор и возможно разрушение режущего диска, который может треснуть в любой момент и причинить вред здоровью, а может даже и жизни. Инструмент нужно обезопасить и для этого следует сделать болгарку с регулировкой оборотов и плавным пуском своими руками.

Самодельные варианты

Существует множество схем модернизации электроинструмента при помощи УПП. Среди всех разновидностей широкое применение получили устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры питания. Существуют простые и сложные схемы, которые отличаются между собой вариантами исполнения, а также поддерживаемой мощностью, подключаемого электроинструмента. В конструктивном исполнении бывают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, изготавливаемые в виде отдельного модуля, выполняющего роль ограничителя оборотов и пускового тока при непосредственном пуске УШМ.

Простейшая схема

УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.

Схема 1. Электросхема внутреннего блока с регулировкой оборотов и плавным пуском (схема электрическая принципиальная)

Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.

Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).

Доработка удлинителя

Существует множество вариантов доработки удлинителя. Если нам нужна максимальная нагрузка, то БПП можно выполнить в отдельном корпусе, в качестве которого можно взять ту же розетку, вытряхнув из нее начинку. Если инструмент бытовой и радиатор не нужен, то вполне реально разместить такой модуль прямо в розетке удлинителя.

Без радиатора модуль отлично помещается в розетке

Полезно! Эту доработанную розетку удобно разместить на одной площадке вместе с розетками, включенными напрямую в сеть. Это делает удлинитель универсальным. Одна розетка с плавным пуском, остальные обычные на 220 В. Ту, которая с плавным, просто запитываем от обычных.

Универсальный удлинитель

Удлинитель с регулировкой напряжения

Если для работы с угловой шлифмашиной оптимальны максимальные обороты, то некоторые другие электроинструменты удобнее использовать в разных режимах. Если такие инструменты не оснащены собственным регулятором или последний вышел из строя, то можно воспользоваться удлинителем с регулировкой напряжения. Для этого достаточно собрать несложную схему:

Простая схема регулировки напряжения

Здесь в качестве управляющего элемента используется симистор BTA16, рассчитанный на ток 16 А. Если его установить на радиатор, то регулятор можно использовать с электроинструментом мощностью до 3 кВт. Если радиатора нет, то мощность нагрузки не должна превышать 600 Вт.

Вместо симметричного динистора DB3 можно использовать HT-32, STB120NF10T4, STB80NF10T4, BAT54. Регулировка оборотов производится при помощи переменного резистора сопротивлением 500 кОм желательно с линейной характеристикой.

Такой блок с радиатором и переменным резистором, конечно, в розетку не поместится, поэтому для него понадобится свой корпус. На фото ниже изображен один из вариантов – схема размещена в корпусе вышедшего из строя настенного накладного диммера.

Вариант размещения регулятора оборотов

Как мы убедились, оснастить удлинитель схемой плавного пуска совсем несложно – с этим справится каждый, кто знаком с основами электротехники. Да, придется с полчаса повозиться, но зато теперь и инструмент будет жив, и руки целы.

Изготовление розетки плавного пуска

Самое главное требование для такой розетки — это ее мобильность. Поэтому вам понадобится переноска.

С помощью нее можно будет плавно запускать инструмент в любом месте — в гараже, на даче, при строительстве своего дома на разных участках стройплощадки.

Первым делом переноску нужно разобрать.

Основные провода питания в ней могут быть либо припаяны, либо подсоединены на винтовых зажимах.

В зависимости от этого, также будет происходить и подключение вашей дополнительной розетки. Это должна быть именно дополнительная розетка возле переноски, чтобы иметь возможность одновременно подключать инструмент в разных режимах.

Кстати, если вы по ошибке включите болгарку или циркулярку, имеющие заводской встроенный плавный пуск в розетку, также снабженной таким УПП, то на удивление все будет работать. Единственный момент — получится задержка запуска пилы или оборотов диска на пару секунд, что не очень удобно в работе и без привычки может озадачить.

Вот реальные испытания такого подключения, проведенные одним мастером с ютуб BaRmAgLoT777. Его комментарий после таких опробований на гравере типа Dremel, дреле Bosch, фрезере Makita, циркулярной пиле Интерскол:

Далее для сборки розетки берете многожильный медный провод сечением 2,5мм2 и зачищаете его концы.

После чего необходимо залудить контактную площадку на переноске, куда будет припаиваться этот провод.

Надежно припаиваете жилы кабеля к этим площадкам.

Аккуратно укладываете провода и закрываете удлинитель.

Берете квадратную наружную розетку для установки на внешней поверхности стен, и в ее корпус примеряете блок плавного пуска. Так как он имеет компактные прямоугольные размеры, то должен поместиться туда без особых проблем.

Монтируете и закрепляете корпус розетки на одной площадке с удлинителем.

Блочок ПП подключаете в разрыв любого провода, фазного или нулевого. Не перепутайте, на него не подается одновременно фаза и ноль, т.е. 220В.

Он устанавливается на какой-то один из проводов.

Также для этого БПП, нет никакой разницы с какой стороны сделать вход, а с какой выход. Скрутки пропаиваются и изолируются термоусадкой.

После чего, все внутренности розетки собираются в корпус и остается всю конструкцию закрыть крышкой.

Проверка работы

Проверяем устройство в работе.

Осторожно! Все элементы схемы находятся под прямым напряжением сети 220 вольт! Опасно для жизни!

Окончательно собираем устройство.

Проводим последнюю проверку на работоспособность.

Чтобы не путать этот прибор с простым удлинителем, его нужно пометить любым способом. Я это сделал при помощи самоклеющегося ценника и скотча.

Смотрите пожалуйста видео испытания этого устройства. Наглядно показано изменение поведения устройства при запуске.

Удачи вам в ваших делах и заботах.

Соединение «звездой» и его преимущества

Реверсивная схема двигателя 380 на 220 Вольт

Каждая из трех рабочих обмоток электродвигателя имеет два вывода – соответственно начало и конец. Концы всех трех обмоток соединяют в одну общую точку, так называемую нейтраль.

При наличии нейтрального провода в цепи схему называют 4-х проводной, в противном случае, она будет считаться 3-х проводной.

Начало выводов присоединяют к соответствующим фазам питающей сети. Приложенное напряжение на таких фазах составляет 380 В, реже 660 В.

Основные преимущества применения схемы «звезда»:

• Устойчивый и длительный режим безостановочной работы двигателя;
• Повышенная надежность и долговечность, за счет снижения мощности оборудования;
• Максимальная плавность пуска электрического привода;
• Возможность воздействия кратковременной перегрузки;
• В процессе эксплуатации корпус оборудования не перегревается.

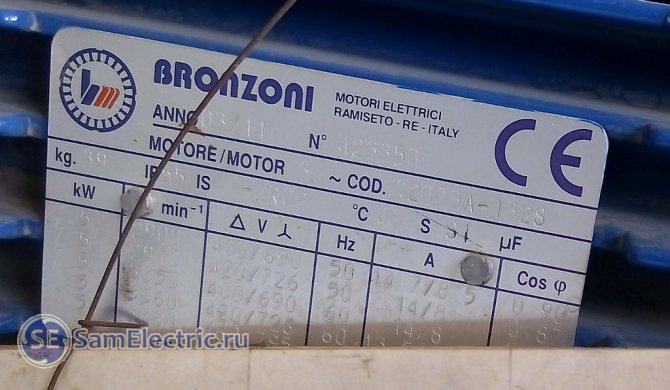

Существует оборудование с внутренним соединением концов обмоток. На колодку такого оборудования будет выведено всего лишь три вывода, что не позволяет применить другие методы соединения. Выполненное в таком виде электрооборудование, для своего подключения не требует грамотных специалистов.

Подключение трехфазного двигателя к однофазной сети по схеме звезда

Типы устройств плавного старта

Их можно разделить на четыре категории.

• Регулирующие пусковой момент. Принцип действия их таков, что они осуществляют контроль одной фазы. Но при контроле плавного старта не снижают пусковые токи. Поэтому спектр применения их ограничен.
• Регулирующие напряжение с отсутствием сигнала обратной связи. Работают они по заданной программе и являются одними из самых распространенных в использовании.
• Регулирующие напряжение с сигналом обратной связи. Их принцип действия — способность менять напряжение и регулировать величину тока в заданном диапазоне.
• Регулирующие ток с наличием сигнала обратной связи. Являются самыми современными из всех устройств подобного типа. Обеспечивают наибольшую точность управления.

Старт через автотрансформатор

Этот способ применяется с использованием в электросхеме автотрансформатора, который соединен с машиной последовательно. Он служит для того, чтобы запуск произошел при пониженном на 50 — 80% от номинального напряжении. Вследствие этого пусковой ток и вращающий пусковой момент уменьшатся. Временной интервал переключения от пониженного напряжения к полному корректируется.

Однако здесь есть и недостаток. В процессе работы машина переключается на сетевое напряжение, что приводит к резкому скачку тока.
