Приспособление Для Кладки Блоков Своими Руками Чертежи

Когда строишь дом своими силами, на это уходит много времени и сил. Поэтому включают смекалочку и придумывают всякие приспособы, которые ускорят работу и облегчают процесс. В этой статье вы найдете подборку полезных приспособлений для строительства дома из пеноблоков, которые можно изготовить своими руками. Опытные строители давно знают об этих штуках, а для начинающих самостройщиков они будут очень полезны.

Ручные инструменты это:

• мастерок, напоминающий маленькую лопатку, которым наносится и равняется раствор, а также удаляются его излишки. Заполняется и затирается промежуток между блоков. Рукояткой, постукивая по блоку, его выравнивают;
• молоток, напоминающий кирку. Один его боек заострен, другой напоминает прямоугольный брусок. Заостренной частью делают небольшие сколы на блоке, тупой раскалывают блок пополам;
• расшивку используют в завершении работ для декоративных целей и делая шов сплошным;

Разметочные инструменты это:

• строительные отвесы – ими осуществляют контроль стен по вертикали и горизонтали;
• причальные шнуры – ими контролируется горизонталь при кладке ряда;
• угольники – ими проверяется точность углов;
• строительные уровни – ими осуществляется текущий контроль над вертикальностью и горизонтальностью поверхности;
• линейки;
• рейки из алюминия длиной до 3метров, для замера общей вертикальности и горизонтальности;
• контроллеры, в виде водяных глазков.

Общие понятия о шаблонах

Опытному профессиональному каменщику вышеперечисленного инструмента достаточно для постройки обычных зданий и гаражей. Возводя здания с повышенной требовательностью к лицевой стороне кладки, нужно использовать специальные приспособления, повышающие качество и эффективность работ.

Конструкции шаблонов для изготовления швов обычно бывают горизонтальными и вертикальными. Их применение упрощает кладку блоков. Устроены они достаточно просто. Конструктивной основой является рама в виде прямоугольника с упорами внизу, предназначенными фиксировать ее на кладке из блоков.

Они не дают возможности конструкции сместиться в сторону, а только передвигаться по стене. Это дает определенную возможность сохранить горизонтальность укладки блоков.

Размер между параллельными планками, расположенными вдоль кладки, соответствует ширине блока. Плоскость шаблона пустотелая, имеет такие размеры, что после наполнения ее раствором, образуется слой заданной толщины. Излишки смеси, образующиеся в ходе работ, зачищаются мастерком либо самим шаблоном.

Для нанесения раствора на торец блока применяют вертикально расположенные шаблоны.

Зацепы для кладки

Зацепы можно изготовить из профильной трубы. Для соединения двух ручек к трубам привариваются пластины выпиленные из уголков. Две ручки соединяются болтом для свободного хода. Шарнир нужно сместить к краю для увеличения силы захвата.

Зазор под ручкой должен быть не слишком большим, но достаточным для обхвата двумя руками. В сложенном состоянии ширина захватной части должна быть на 5-7 мм больше блока, чтобы не было слишком большого хода ручек.

Пластины для захвата выпилены из швеллера толщиной 5 мм. Толще делать не нужно, чтобы было удобно придвигать блок прямо к клею. Одна пластина имеет размеры 75×85, вторая 90×75. Вторая пластина длиннее, потому что трубы закреплены со смещением.

Ручку нужно сделать не скользящей, на конец трубы одеть заглушку, чтобы рука не соскочила. Усилие захвата получается очень мощным, приспособа спокойно поднимает 2 тяжелых бетоноблока. Ничего не выпадает. Но технику безопасности нужно соблюдать.

Преимущества шаблона

К ним относится:

• применение шаблонов при укладке блоков, позволяет устанавливать их на слой из раствора одной толщины без всяких излишков, что облегчает работу и делает ее более производительной. Помимо всего заметно снижается расход раствора. Возможно, с достаточной точностью сделать расчет нужного его количества;
• шаблоны используются как для облицовочных работ, так и для укладки основного каркаса здания;
• даже неопытному мастеру такая конструкция поможет получить кладку хорошего качества, с блоками, уложенными на одном расстоянии, строго по горизонтали и вертикали;
• невысокая стоимость шаблонов доступна всем, кто пожелает их приобрести.

Поэтому начинающим мастерам или людям, самостоятельно решившим сделать кладку, эта конструкция будет незаменима.

Принцип работы

Для использования шаблона не нужно большого опыта. На уже уложенный ряд из блоков, выполненный идеально ровно, устанавливается конструкция. Из-за упоров, находящихся на ней, она не перемещается в сторону от стены.

Полость шаблона с помощью мастерка заполняют раствором и разравнивают. Нужно не забывать, что применяя шаблоны, контроль над качеством выполняемых работ исключать не следует. Ролик для блока своими руками? Кладку нужно постоянно проверять разметочными инструментами. Шаблон является лишь помощником в получении качественных швов и полностью полагаться на него не следует.

Строим сами — кладка стен из шлакоблоков своими руками от А до Я, видео

Шлакоблоки — прекрасный строительный материал, который обладает рядом достоинств, чем снискал популярность среди дачников и владельцев загородных домов. Начнем с того, что этот легковесный камень элементарно изготовить своими руками, о чем я вам расскажу, и не менее просто выполнять и самостоятельную кладку шлакоблоков. Бригада строителей вам не понадобится, и если вы захотите построить гараж, дачный домик или более серьезную постройку, то вполне справитесь сами. Приступим, и разберемся, как класть шлакоблок и какие инструменты нам для этого понадобятся.

Итак, список инструментов:

1. ручная дисковая пила или ножовка (шлакоблок легко пилится);
2. респиратор (обязателен при распиловке);
3. строительный уровень;
4. водяной (гидроуровень);
5. молоток или киянка;
6. кельма;
7. отвес (шнур или леска);
8. порядовка.

Порядок работ по кладке шлакоблока

Как и при начале работ с кирпичной кладкой, выставляем углы, стараясь добиться правильного прямоугольника. Разумеется, предполагается что фундамент у вас уже готов и вы провели подготовительные работы, включая его гидроизоляцию. В вершины углов укладываем четыре шлакоблока, выравниваем с помощью уровня и натягиваем шнур или леску, по которой будет производится кладка. Далее наносим на фундамент раствор и укладываем первые ряды шлакоблоков.

Важно! Первый и последующие 2-3 ряда кладки самые важные, и рекомендуется чаще проверять правильность кладки уровнем и отвесом, чтобы получить ровные стены — переделывать уже готовую стену гораздо сложнее, чем проконтролировать свою работу вовремя. Существуют несколько способов кладки шлакоблоков:

Существуют несколько способов кладки шлакоблоков:

• в полкамня (без проблем можно отпилить ноживкой или дисковой пилой), или ложковый способ;
• тычковый — в один камень;
• в полтора камня;
• в два камня.

В процессе кладки раствор наносится толщиной в 1-1,5 см. Дело в том, что более толстый слой раствора значительно ухудшит теплоизоляционные свойства готовой стены, поскольку достоинство шлакоблока именно в том, что он имеет пустоты, воздушная подушка которых и обладает отличными свойствами по сохранению тепла. По этой же причине не стоит заполнять пустоты в блоках раствором — кроме совершенно ненужного дополнительного расхода цемента вы лишь ухудшите теплоизоляционные свойства стены.

Как класть шлакоблоки — берете камень левой рукой за середину и подносите к стене под углом в 45 градусов, затем разворачивая параллельно стене блок плотно прижимается к предыдущему камню и простукивается молотком или рукояткой мастерка — для профи. Излишки раствора необходимо удалять кельмой и использовать для кладки следующих блоков. После укладки готовую стену засыпают мелким шлаком с последующей утрамбовкой.

Полезные советы

Перед началом работ заранее подумайте о платформе или лесах, с которых удобно будет укладывать верхние слои блоков. Стремянка для этого не подходит — вам некуда будет поставить ведро с раствором, она неустойчива и ее придется постоянно передвигать.

Для меток на блоках отлично подойдет цветной мел.

Для лучшей вязкости раствора в него можно добавить красной глины в следующей пропорции — на 4 ведра песчано-цементного раствора 1/3 ведра глины. Другим вариантом раствора является смесь в аналогичной пропорции, только вместо глины используется зола.

Если остались какие-то вопросы, смотрите видео:

https://sdelaysam-svoimirukami.ru/2478-master-klass-po-kladke-sten-iz-shlakobloka.htmlhttps://obetone.com/steny-i-peregorodki/shlakobeton-i-bloki/kladka-shlakobloka.htmlhttps://masterim.guru/stroitelstvo/kladka-shlakobloka/

Самостоятельное изготовление шаблонов

При проведении строительства строительной компанией, шаблоны на площадку завозятся в наборе. Для самостоятельной укладки блоков, мастера в основном сами делают деревянные, пластиковые или фанерные конструкции нужной формы и размеров. От материала зависит срок эксплуатации изделия и способы крепления его частей.

Наиболее легкая сборка деревянных шаблонов. Используя в качестве упоров уголки из металла или бруски, соединяют их с конструкцией саморезами или болтами. Соединив направляющие с помощью винтов, можно сделать регулируемый шаблон.

Деревянные части, подверженные нагрузкам, покрывают лаком. По завершению работ шаблоны очищают от раствора и промывают.

До того, как приступить к делу

Инструменты

Из электрических инструментов вам могут потребоваться перфоратор, болгарка (чтобы отрезать арматуру или уголки для создания перемычек). Для замешивания раствора было бы неплохо иметь под рукой бетономешалку, а также бочку с водой (можно из металла/пластика). Для создания перемычек из уголков потребуется сварной аппарат. Если вы планируете укладки двух и больше этажей, то поддоны с блоками по перекрытию лучше носить не руками, а применить грузовую тележку, которую можно не покупать, а взять в аренду в пункте проката инструментов.

Материалы

Непосредственно для укладки потребуются блоки малоцементного типа, раствор цемента, вода и песок. На перемычки, которые будут расположены над дверью и окнами требуется металл – арматура, уголок или швеллер. Как правило, над дверьми используется перемычка из арматуры, диаметр которой от 1 до 1.4 см в несколько прутиков, а для окон лучше использовать уголки. Для гаражных ворот лучшим вариантом будет изготовление перемычки из швеллеров – многое будет зависеть от веса ворот и ширина проема. Для маяков может потребоваться древесная рейка, а также дюбеля; для подмостей используйте доски и поддоны, а скреплять это все можно гвоздями. Если есть строительный козел, то это даже лучше. Если вы проживаете к сейсмических регионах, то потребуется кладочная сетка, или арматура А240 0.6 см. Но куда проще будет найти именно сетку и применять ее, а стеклопластиковую арматуру лучше не использовать в качестве армирования стен. если вы планируете обкладывать весь дом облицовочными кирпичами, то потребуется просечка для выпусков, которые будут заделаны в шов. Вот тут можно будет использовать стеклопластиковую арматуру.

Супер приспособлении для кладки газобетона которое сэкономит вам время и силы

Работа с газосиликатом (газоблоками) выгодно отличается от обычной кирпичной кладки. Ворота своими руками чертежи схемы эскизы конструкция? Силикатные блоки по габаритам значительно больше кирпича, а потому процесс укладки значительно ускоряется, где большее количество времени и сил отнимает формирование клеевого слоя.

Это можно и нужно исправить. Поэтому делаем простое приспособление для кладки блоков, которое сэкономит ваше время и силы.

“Приспособа” для формирования клеевого слоя

Суть этого изделия весьма проста – максимальное ускорение нанесения клеевого слоя для укладки блоков. Для этого нужно:

1. Изготовить короб на салазках. Он должен легко перемещаться вдоль ряда стены и не будет с него не съезжать. Для этого боковые стенки должны свисать с ряда на 1-2 см
2. Приспособу оснастить шпателем для равномерного нанесения раствора, — лучше использовать зубчатую кельму. При этом фиксируют ее под углом 40-50° — так лучше будет на ряд подаваться клей
3. Поскольку ширина клеевого слоя нужна несколько уже блочного ряда – излишки клея не будут выдавливаться при установке блоке – приспособу изнутри нужно оснастить ограничительными брусками.

Для изготовления понадобится:

• Зубчатый шпатель
• Доска шириной 100-150 мм и длиной около 1м
• Брусок на 10-20 мм, длиной около 40-50 см
• Крепеж: саморезы
• Ножовка по дереву
• Шуруповерт
• Топор

Инструкция по использованию

Приспособление для кладки блоков

Порядок работ элементарен. Для работы нужен клеевой раствор, консистенция обычная. Клееукладчик помещают на торец ряда стены и приступают к работе.

Шаг №1 – загрузка приспособления клеевым раствором

С помощью шпателя внутрь короба загружают клей. Много раствора класть не нужно – будет тяжело работать.

Шаг №2 – формируем клеевой слой

Тянем приспособу в сторону от гребёнки. Если клееукладчик «закусило», то его нужно немного подвигать взад-вперёд, и он пойдёт легче.

Наносим клей на торец блока

Не забываем про обработку клеем торца предыдущего блока на ряду. Наносим клей.

Формируем толщину слоя

Излишки нужно убрать зубчатым шпателем.

Шаг №3 – устанавливаем блок

Ставим блок по шнурке

Устанавливаем газосиликат по месту. Выравниваем по шнуре. Цикл монтажа блоков окончен.

Шаг №4 – повторение цикла

Действуем по алгоритму цикла, показанного в этапах по фото ниже.

Ставим газосиликатный блок

При необходимости подбиваем

Шаг №5 – контроль качества укладки, устранение дефектов

После укладки нескольких блоков (3-4), пока не встал клей, проверяем качество монтажа.

С помощью пузырькового нивелира проверяем уровень выложенных блоков в двух плоскостях.

Подбиваем блок киянкой

При необходимости устраняем дефекты. Используем киянку.

Этапы изготовления приспособы для укладки клея

• Подготовка заготовок

Для изготовления боковин приспособы нужно подготовить две дощечки одинаковой длины по 30 см, с одной стороны доски спиливаются под углом 40-50°.

Также нужна задняя стенка из дерева длиной соответствующей ширине укладываемых блоков, плюс 5 мм для технологического зазора – чтобы короб не застревал на ряду.

Для ограничителей отрезают два бруска 10-20 мм. Длина их соответствует длине боковых дощечек минус толщина задней стенки. Не забываем с одной стороны под углом, таким же как и у боковин.

• Сборка клееукладчика

К боковым стенкам вдоль на саморезы крепят по одному ограничительному бруску. Для этого брусок прикладывают к боковой доске так, чтобы он находился от торца боковины на расстоянии толщины задней стенки, а снизу – на расстоянии 1-2 см.

Далее к боковинам крепят заднюю стенку приспособы так, чтобы она оказалась между боковыми стенками. Низ доски должен соответствовать ограничительным брускам по нижнему их краю.

Должна получиться П-образная конструкция с отпиленными под углом ножками. К этим ножкам крепят зубчатый шпатель на том же уровне, что и задняя стенка с ограничительными брусками.

Приспособления для укладки клея готово. Чтобы обезопасить себя от занос по время работы острые грани у приспособы можно подтесать топором и зачистить шкуркой.

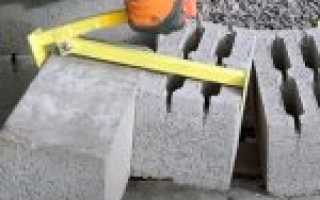

Зацепы для кладки

Зацепы можно изготовить из профильной трубы. Для соединения двух ручек к трубам привариваются пластины выпиленные из уголков. Две ручки соединяются болтом для свободного хода. Шарнир нужно сместить к краю для увеличения силы захвата.

Зазор под ручкой должен быть не слишком большим, но достаточным для обхвата двумя руками. В сложенном состоянии ширина захватной части должна быть на 5-7 мм больше блока, чтобы не было слишком большого хода ручек.

Пластины для захвата выпилены из швеллера толщиной 5 мм. Толще делать не нужно, чтобы было удобно придвигать блок прямо к клею. Одна пластина имеет размеры 75×85, вторая 90×75. Вторая пластина длиннее, потому что трубы закреплены со смещением.

Ручку нужно сделать не скользящей, на конец трубы одеть заглушку, чтобы рука не соскочила.

Усилие захвата получается очень мощным, приспособа спокойно поднимает 2 тяжелых бетоноблока. Ничего не выпадает. Но технику безопасности нужно соблюдать.
